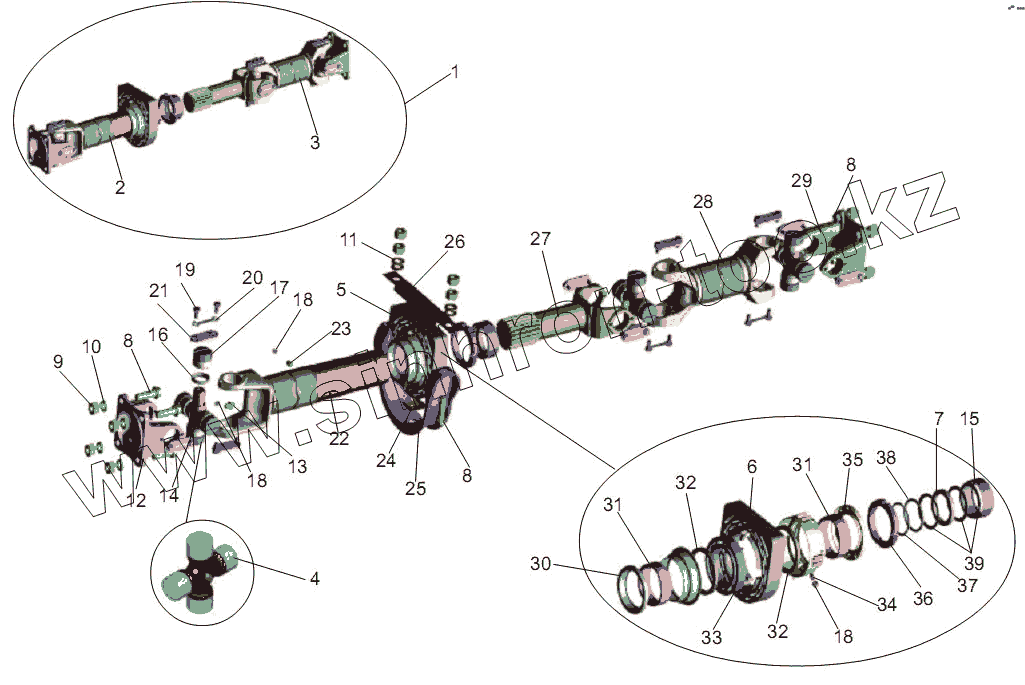

Каталог запасных частей к технике: АМАЗ МАЗ-256 (вариант). Карданная передача
1
2
3
4
5
6
7
8
8
8
9
10
11
12
13
14
15
16
17
18
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
32
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4370-2201006 | Карданная передача в сборе | |
| 2 | 4370-2201010 | Вал карданный в сборе | |
| 3 | 4370-2202010 | Вал карданный промежуточный в сборе | |
| 4 | 5320-2201025-02 | Крестовина в сборе с подшипниками | |
| 5 | 53A-2202081 | Опора промежуточного вала | |
| 6 | 130-2202085-A | Подушка промежуточного карданного вала | |
| 7 | 130-2202221 | Кольцо войлочное сальника шлицевой втулки | |
| 8 | 372 215 | Болт М14х1,5х45 | |
| 9 | 374 633 | Гайка М14х1,5 | |
| 10 | 252 138 | Шайба 14 ОТ | |
| 11 | 252 016 | Шайба 14 | |
| 12 | 130-2201023 | Вилка-фланец, присоединяемая к коробке передач | |
| 13 | 264040 | Масленка | |
| 14 | 5320-2201030-01 | Крестовина | |
| 15 | 131-2203217 | Гайка крепления сальника шлицевой втулки | |
| 16 | 130-2201043 | Уплотнение торцевое | |
| 17 | 804805K2C10 804805УС10 | Подшипник роликовый игольчатый | |
| 18 | 24-2904142 | Колпачок масленки | |
| 19 | 201454 | Болт М8-6gх16 | |
| 20 | 120-2201051 | Пластина-замок | |
| 21 | 431410-2201050 | Пластина | |
| 22 | 4370-2202015 | Вал карданный промежуточный | |
| 23 | 264020 | Масленка 1.3.Ц6Хр | |
| 24 | 4370-2202091 | Держатель | |
| 25 | 4370-2202090 | Хомут | |
| 26 | 4370-2202062 | Пластина | |
| 27 | 130-2202048 | Вилка скользящая | |
| 28 | 4370-2201015 | Вал карданный | |
| 29 | 5320-2201023 | Випка-фпанец, присоединяемая к заднему мосту | |
| 30 | 53A-2202209 | Отражатель сальника промежуточного вала передний | |
| 31 | 130-2202213 | Втулка распорная | |
| 32 | 53-2202027 | Кольцо уплотнительное | |
| 33 | 6-114 | Шарикоподшипник | |
| 34 | 264072 | Масленка | |
| 35 | 130-2202215 | Отражатель сальника промежуточного вала задний | |
| 36 | 53-2202217-02 | Гайка распорной втулки подшипника опоры | |
| 37 | 130-2202227 | Шайба разрезная | |
| 38 | 130-2202225 | Сальник резиновый скользящей вилки | |
| 39 | 130-2202219 | Шайба разрезная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
