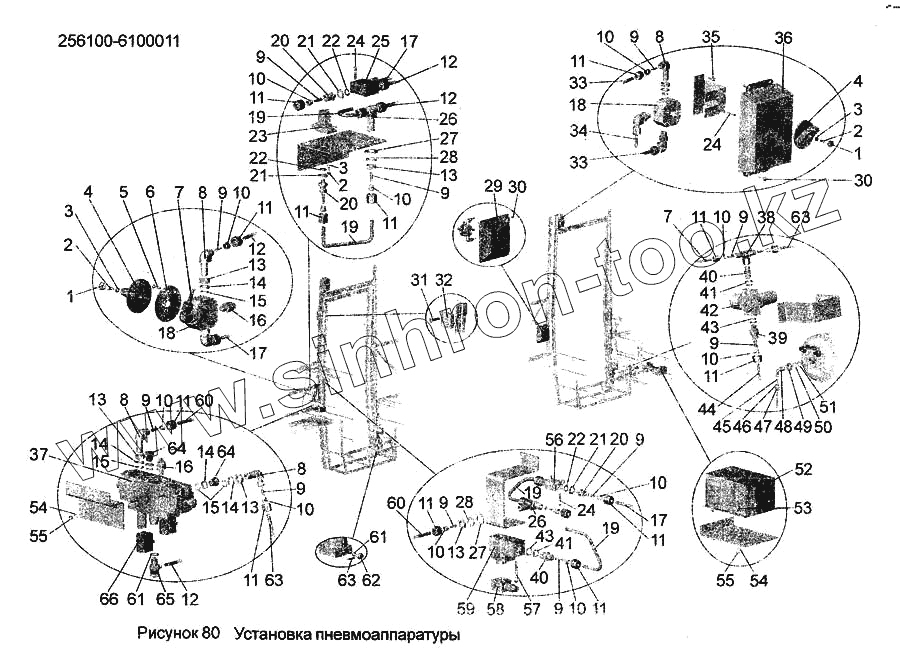

Каталог запасных частей к технике: АМАЗ МАЗ-256. Установка пневмоаппаратуры 256100-6100011

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
2
3
3
3
4
4
5
6
7
7
8
8
8
8
9
9
9
9
9
9
9
9
9
9
9
10
10
10
10
10
10
10
10
10
10
10
11
11
11
11
11
11
11
11
11
11
11
11
12
12
12
12
13
13
13
13
13
14
14
14
14
15
15
15
16
16
17
17
17
18
18
19
19
19
19
20
20
20
21
21
21
22
22
22
23
24
24
24
25
26
26
27
27
28
28
29
30
30
31
32
33
33
34
35
36
37
38
39
40
40
41
41
42
43
43
44
45
46
47
48
49
50
51
52
53
54
54
55
55
56
57
58
59
60
60
61
61
62
63
63
63
63
63
64
64
65
66
Позиция на иллюстрации Заводской номер детали Название детали
1 151-5402804 Вставка
2 220051 ВинтМ4-6gх10
3 252132 Шайба 4 ОТ
4 101-6109038 Ручка
5 231553 Винт М4-6gх14
6 101-6109034 Прокладка
7 152-6108171 Трубопровод
8 402345 Угольник ввертной 6М12х1,5
9 402409 Ниппель 6х1
10 403800 Муфта зажимная 6
11 405622 Гайка стяжная 6
12 152-6108161 Трубопровод
13 374616 Гайка М12х1,5-6Н
14 375542 Шайба колпачковая 12х17
15 010-014-25-2-3 Кольцо
16 236-570000 Глушитепь шума
17 152-6108165 Трубопровод
18 242-220000 Пневмораспределитель
19 152-6108160 Трубопровод
20 404388 Штуцер
21 375541 Шайба колпачковая 10х15
22 008-011-19-2-3 Кольцо
23 РЕ-1/8-1N Датчик давления
24 220057 Винт М4-6gх22
25 ОS-1/8-В Клапан перекидной
26 403196 Тройник
27 252007 Шайба 12
28 252157 Шайба 12Л
29 256100-6109050 (51) Крышка
30 DIN7981-SТ-4,8х19-С-Н-А3S Винт
31 DIN7982-SТ-4,8х32-С-Н Винт
32 101-6109030 Хомут
33 152-6108170 Трубопровод
34 152-6108167 Трубопровод
35 DIN7981-SТ-4,2х16-С-Н-А3S Винт
36 256000-6106230 Крышка
37 242-240500 Пневмораспределитепь 4/3 ЭМ
38 103-3506124 Тройник привертной Т6
39 404442 Штуцер
40 104-1108234-21 Переходник
41 375543 Шайба колпачковая 14х19
42 LR-1/4-D-МINI Клапан редукционный
43 012-016-25-2-3 Кольцо
44 101-6108146 Трубопровод
45 402411 Ниппель 10х1,5
46 403802 Муфта зажимная 10
47 405647 Гайка стяжная 10
48 402827 Угольник ввертной 10М22х1,5
49 374640 Гайка М22х1,5-6Н
50 375545 Шайба колпачковая 22х2,7
51 021-025-25-2-3 Кольцо
52 238-103860 Переменный выключатель NР2R
53 220077 Винт М5-6gх10
54 252003 Шайба 5
55 250464 Гайка М5-6Н
56 GR-1/8-В Дроссель с обратным клапаном
57 220090 Винт М5-6gх40
58 МSSD-С4Р N171157 Штекер разъёма
59 РЕV-1/4-SС-0D Датчик давления
60 152-6108162 Трубопровод
61 ЙУСМ.Ц4.500 Уплотнение А12х16 А199.5Ф7
62 242-244000 Дроссель
63 101-6108155 Трубопровод
63 152-6108168 Трубопровод
64 378513 Пробка М12х1,5-6g
65 8939001410 Штуцер
66 237-206000 Розетка штепсельная
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
