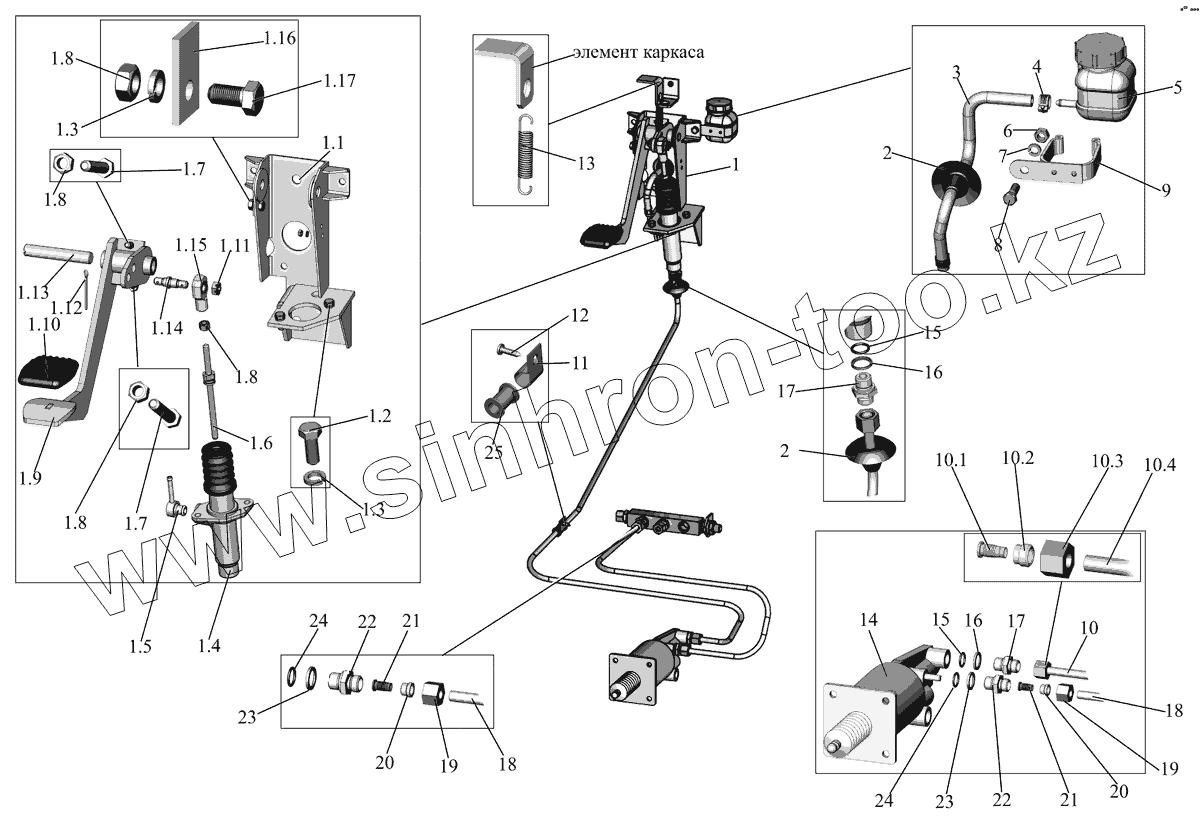

Каталог запасных частей к технике: АМАЗ МАЗ-251. Установка привода управления сцеплением 251050-1602002
1
1.1
1.2
1.3
1.3
1.4
1.4
1.5
1.6
1.7
1.7
1.8
1.8
1.8
1.8
1.9
1.10
1.11
1.12
1.13
1.14
1.15
1.16
1.17
2
2
3
4
5
5
6
7
8
9
10
10.1
10.2
10.3
10.4
11
12
13
14
15
15
16
16
17
17
18
18
19
19
20
20
21
21
22
22
23
23
24
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 251050-1602004-01 | Педаль управления сцеплением | |
| 1.1 | 251-1602140 | Кронштейн | |
| 1.2 | 201456 | Болт М8-6gх20 | |
| 1.3 | 252135 | Шайба 8 Т | |
| 1.4 | 623160 | Цилиндр подпедальный | |
| 1.4 | KG23027.0.1 | Цилиндр подпедальный | |
| 1.5 | 64226-1602194 | Переходник | |
| 1.6 | 251050-1602568 | Толкатель | |
| 1.7 | 370819 | Болт М8-6gх45 | |
| 1.8 | 250510 | Гайка М8-6Н | |
| 1.9 | 106-1602112 | Педаль | |
| 1.10 | 5336-1602029 | Подушка педали | |
| 1.11 | 250868 | Гайка M10x1-5Н6Н | |
| 1.12 | 258024 | Шплинт 2,5х16 | |
| 1.13 | 64226-1602190 | Ось | |
| 1.14 | 64226-1602790 | Ось | |
| 1.15 | 64226-1602560 | Головка | |
| 1.16 | 5336-1602788 | Стопор | |
| 1.17 | 201454 | Болт М8-6gх16 | |
| 2 | 64229-1602903 | Втулка | |
| 3 | 251050-1602032 | Рукав 6-14-1,6 | |
| 4 | DIN3017-АL8-12W2-1 | Хомут червячный | |
| 5 | 64221-1602560 | Бачок | |
| 5 | 2101-1602560 | Бачок | |
| 6 | 250510 | Гайка М8-6Н | |
| 7 | 252135 | Шайба 8 Т | |
| 8 | 201458 | Болт М8-6gх25 | |
| 9 | 64226-1602198 | Кронштейн | |
| 10 | 103-1602590 | Трубопровод | |
| 10.1 | 64229-1602932 | Ниппель | |
| 10.2 | 403802 | Муфта зажимная 10 | |
| 10.3 | 405647 | Гайка стяжная 10 | |
| 10.4 | 103-1602942 | Трубка | |
| 11 | 315403 | Кляммер | |
| 12 | DIN7981-ST4,8x19-C-H | Винт DIN 7981-ST 4,8x19-C-H | |
| 13 | 200В-2703146 | Пружина | |
| 14 | 501007540 | Усилитель сцепления WАВСО | |
| 15 | 012-016-25-2-3 | Кольцо | |
| 16 | 375543 | Шайба колпачковая 14х19 | |
| 17 | 404407 | Штуцер ввертной 10М14х1,5 | |
| 18 | 251050-1602010 | Трубка | |
| 19 | 405647 | Гайка стяжная 10 | |
| 20 | 403802 | Муфта зажимная 10 | |
| 21 | 402411 | Ниппель 10х1,5 | |
| 22 | 404408 | Штуцер ввертной 10М16х1,5 | |
| 23 | 375544 | Шайба колпачковая 16х21 | |
| 24 | 014-018-25-2-3 | Кольцо | |
| 25 | 500-1104540 | Втулка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
