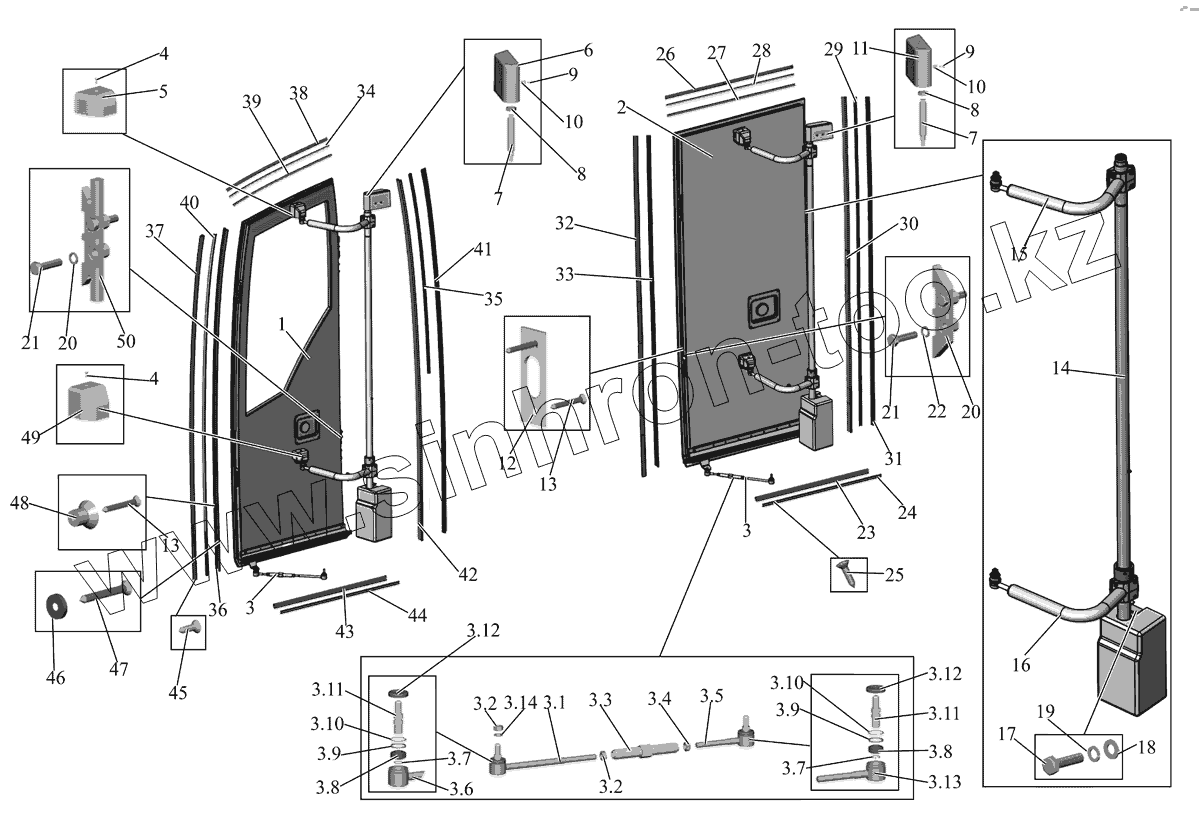

Каталог запасных частей к технике: АМАЗ МАЗ-251. Установка дверей 251050-6100003
1
2
3
3
3.1
3.2
3.2
3.3
3.4
3.5
3.6
3.7
3.7
3.8
3.8
3.9
3.9
3.10
3.10
3.11
3.11
3.12
3.12
3.13
3.14
4
4
5
6
7
7
8
8
9
9
10
10
11
12
13
13
14
15
16
17
18
19
20
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 251050-6100101 | Дверь | |
| 2 | 251050-6200101 | Дверь | |
| 3 | 251-6108100 | Тяга | |
| 3.1 | 251-6108111 | Шарнир | |
| 3.2 | 250514 | Гайка М12-6Н | |
| 3.3 | 251-6108130 | Стяжка | |
| 3.4 | 374535 | Гайка M12-6Н | |
| 3.5 | 251-6108141 | Шарнир | |
| 3.6 | 251-6108113 | Корпус шарнира | |
| 3.7 | 400539 | Кольцо В15 | |
| 3.8 | ШСП15 | Подшипник ШСП 15 | |
| 3.9 | 101-6106160 | Втулка | |
| 3.10 | 400384-01 | Кольцо В28 | |
| 3.11 | 101-6106158 | Палец | |
| 3.12 | 101-6106120 | Чехол | |
| 3.13 | 251-6108143 | Корпус шарнира | |
| 3.14 | 252157 | Шайба 12Л | |
| 4 | 251-6106060 | Крышка | |
| 5 | 233037-01 | Винт 2М5-6gх10 | |
| 6 | 251-6106401 | Крышка | |
| 7 | 152-6106050-01 | Палец | |
| 8 | 250640 | Гайка М20х1,5-6Н | |
| 9 | 233039-02 | Винт 2М5-6gх14 | |
| 10 | 9481520 | Гайка-заклепка W-948 1М5 7х12 АI-А1Р | |
| 11 | 251-6206401 | Крышка | |
| 12 | 152-6105300 | Накладка | |
| 13 | DIN7982-ST4,8x32-C-H | Винт | |
| 14 | 234-374000 | Механизм открывания дверей | |
| 15 | 242-268100 | Рычаг верхний | |
| 16 | 242-268200 | Рычаг нижний | |
| 17 | 200315 | Болт М10-6gх40 | |
| 18 | 252006 | Шайба 10 | |
| 19 | 252156 | Гайка М10-6Н | |
| 20 | 251-6108040 | Клин | |
| 21 | 200263 | Болт М8-6gх35 | |
| 22 | 252155 | Шайба 8Л | |
| 23 | 251050-6107072 | Уплотнитель | |
| 24 | 251050-6107076 | Накладка | |
| 25 | DIN7981-ST4,2x25-C-H | Винт | |
| 26 | 251050-6107082 | Уплотнитель | |
| 27 | 251050-6107095 | Накладка | |
| 28 | 251050-6107110 | Накладка | |
| 29 | 251050-6107114 | Накладка | |
| 30 | 251050-6107098 | Накладка | |
| 31 | 251050-6107086 | Уплотнитель | |
| 32 | 251050-6107085 | Уплотнитель | |
| 33 | 251050-6107097 | Накладка | |
| 34 | 251050-6107108 | Накладка | |
| 35 | 251050-6107112 | Накладка | |
| 36 | 251050-6107100 | Накладка | |
| 37 | 251050-6107087 | Уплотнитель | |
| 38 | 251050-6107080 | Уплотнитель | |
| 39 | 251050-6107093 | Накладка | |
| 40 | 251050-6107116 | Накладка | |
| 41 | 251050-6107088 | Уплотнитель | |
| 42 | 251050-6107102 | Накладка | |
| 43 | 251050-6107070 | Уплотнитель | |
| 44 | 251050-6107074 | Накладка | |
| 45 | DIN7982-ST4,8x19-C-H | Винт | |
| 46 | 375800-02 | Шайба 4 | |
| 47 | DIN7982-ST4,8x32-C-H | Винт | |
| 48 | 251-6108052 | Упор | |
| 49 | 251-6106062 | Крышка | |
| 50 | 251-6108044 | Клин |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
