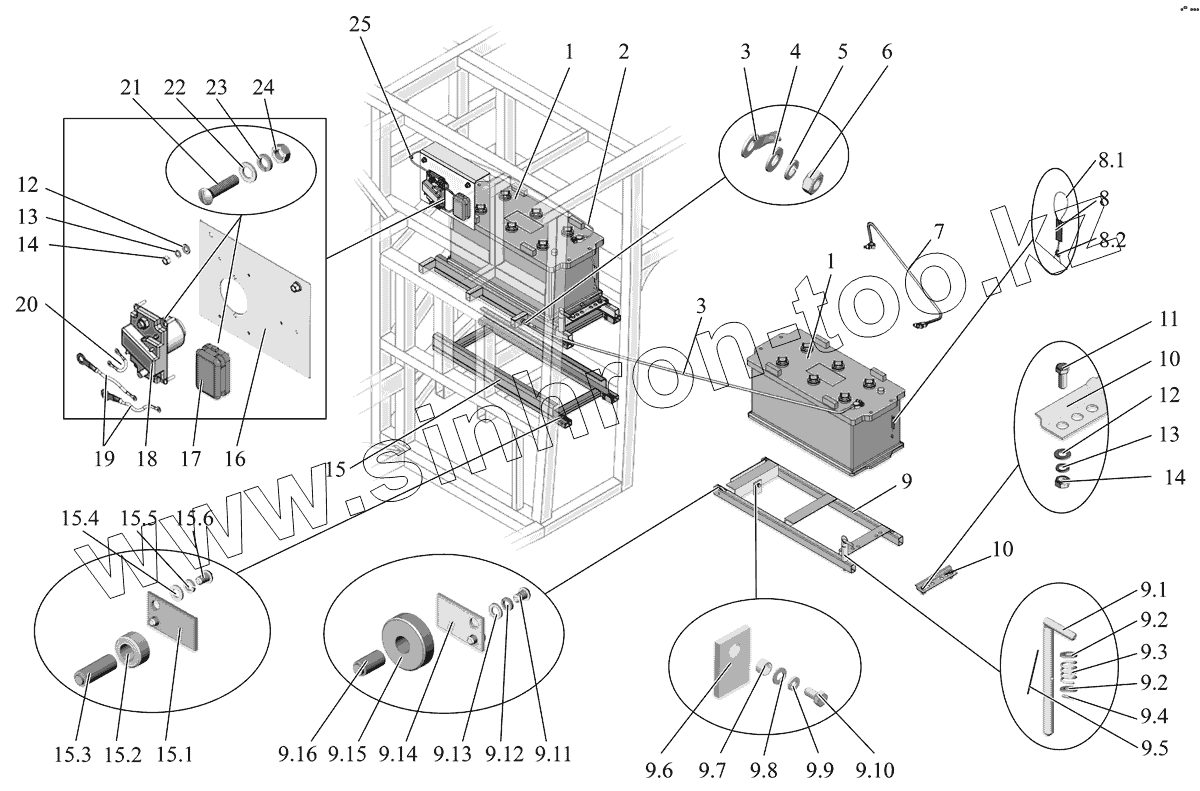

Каталог запасных частей к технике: АМАЗ МАЗ-251. Установка АКБ 251-3700008
1
1
2
3
3
4
5
6
7
8
8.1
8.2
9
9.1
9.2
9.2
9.3
9.4
9.5
9.6
9.7
9.8
9.9
9.10
9.11
9.12
9.13
9.14
9.15
9.16
10
10
11
12
12
13
13
14
14
15
15.1
15.2
15.3
15.4
15.5
15.6
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 54322-3703010 | Батарея аккумуляторная с электролитом 6СТ-190А | |
| 2 | 152-3724013-10 | Жгут контактора | |
| 3 | 152-3724031-30 | Жгут массы | |
| 4 | 252006 | Шайба 10 | |
| 5 | 252156 | Гайка М10-6Н | |
| 6 | 250512 | Гайка М10-6Н | |
| 7 | 152-3724057 | Перемычка | |
| 8 | 104-3759801 | Бирка | |
| 8.1 | 5335-3802080 | Нить пломбировочная | |
| 8.2 | 379432 | Пломба 4-12-АД1М-10 | |
| 9 | 251050-3759800 | Рамка в сборе | |
| 9.1 | 103-3759880 | Стопор | |
| 9.2 | 101-3748367 | Упор | |
| 9.3 | 104-3748366 | Пружина | |
| 9.4 | 101-3748365 | Штифт | |
| 9.5 | 101-3748368 | Шплинт проволока L=100+0,8.мм | |
| 9.6 | 103-3759804 | Пластина | |
| 9.7 | 103-3759805 | Ось | |
| 9.8 | 250004 | Шайба 6 | |
| 9.9 | 252154 | Шайба 6Л | |
| 9.10 | 201418 | Болт М6-6gх16 | |
| 9.11 | 220076 | Винт М5-6gх8 | |
| 9.12 | 250003 | Шайба 5 | |
| 9.13 | 252133 | Шайба 5Т | |
| 9.14 | 103-3759803 | Пластина | |
| 9.15 | 103-3759811 | Ролик | |
| 9.16 | 103-3759812 | Ось | |
| 10 | 64221-3748056 | Прижим | |
| 11 | 201456 | Болт М8-6gх20 | |
| 12 | 252005 | Шайба 8 | |
| 13 | 252155 | Шайба 8Л | |
| 14 | 250510 | Гайка М8-6Н | |
| 15 | 251050-3759700 | Направляющая в сборе | |
| 15.1 | 103-3759803 | Пластина | |
| 15.2 | 103-3759702 | Ролик | |
| 15.3 | 103-3759703 | Ось | |
| 15.4 | 252003 | Шайба 5 | |
| 15.5 | 252133 | Шайба 5Т | |
| 15.6 | 220076 | Винт М5-6gх8 | |
| 16 | 105-3750201 | Панель контактора | |
| 17 | 0976.00.00.000-01 | Блок предохранителей 11.3722 | |
| 18 | TKC601ДОД | Контактор | |
| 19 | 103-3724064 | Провод соединительный | |
| 20 | 103-3724063 | Провод массы | |
| 21 | 220082 | Винт М5-6gх20 | |
| 22 | 252003 | Шайба 5 | |
| 23 | 252133 | Шайба 5Т | |
| 24 | 250464 | Гайка М5-6Н | |
| 25 | 500-1015079 | Втулка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
