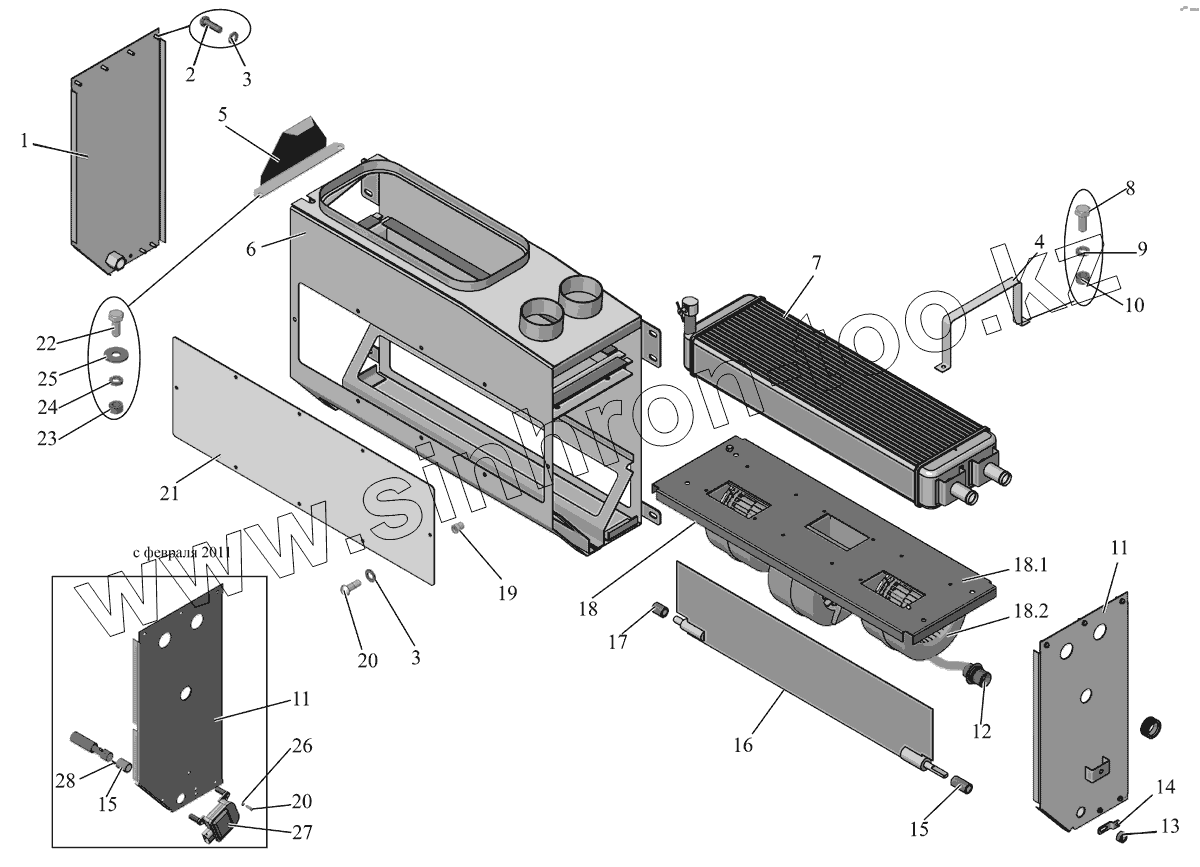

Каталог запасных частей к технике: АМАЗ МАЗ-251. Фронтальный отопитель
1
2
3
3
4
5
6
7
7
8
9
10
11
11
11
12
12
13
14
15
15
15
16
16
17
18
18.1
18.2
18.2
19
20
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 103-8101465-20 | Стенка | |
| 2 | 220077 | Винт М5-6gх10 | |
| 3 | 252003 | Шайба 5 | |
| 4 | 103-8101449-10 | Обечайка | |
| 5 | 103-8101434-10 | Кронштейн | |
| 6 | 103-8101460 | Корпус | |
| 7 | 103-8101060-20 | Радиатор | |
| 7 | 12103-8101060-20 | Радиатор отопителя | |
| 8 | 201454 | Болт М8-6gх16 | |
| 9 | 252155 | Шайба 8Л | |
| 10 | 250510 | Гайка М8-6Н | |
| 11 | 103-8101481-20 | Стенка | |
| 11 | 103065-8101481 | Стенка | |
| 12 | 103-3701446-11 | Установка электрооборудования отопителя | |
| 12 | 103065-3701446-11 | Установка электрооборудования отопителя | |
| 13 | 250514 | Гайка М12-6Н | |
| 14 | 103-8101485 | Рычаг | |
| 15 | 103-8101484-10 | Втулка | |
| 15 | 103065-8101484 | Втулка | |
| 16 | 103-8101470 | Заслонка | |
| 16 | 103065-8101470 | Заслонка | |
| 17 | 103-8101484-20 | Втулка | |
| 18 | 103000-8101446-11 | Блок вентиляторный | |
| 18.1 | 103000-8101459-11 | Основание | |
| 18.2 | 2487393 | Вентилятор радиальный | |
| 18.2 | 010-B70-74D24VRPA3VCB | Вентилятор радиальный | |
| 19 | 9481520 | Гайка-заклепка W-948 1М5 7х12 АI-А1Р | |
| 20 | 220053 | Винт М4-6gх14 | |
| 21 | 103-8101504 | Крышка | |
| 22 | 201418 | Болт М6-6gх16 | |
| 23 | 250508 | Гайка М5-6Н | |
| 24 | 252134 | Шайба 6Т | |
| 25 | 252037 | Шайба 6 | |
| 26 | 252132 | Шайба 4 ОТ | |
| 27 | 132801141 | Мотор-редуктор | |
| 28 | 220004 | Винт М3-6gх10 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
