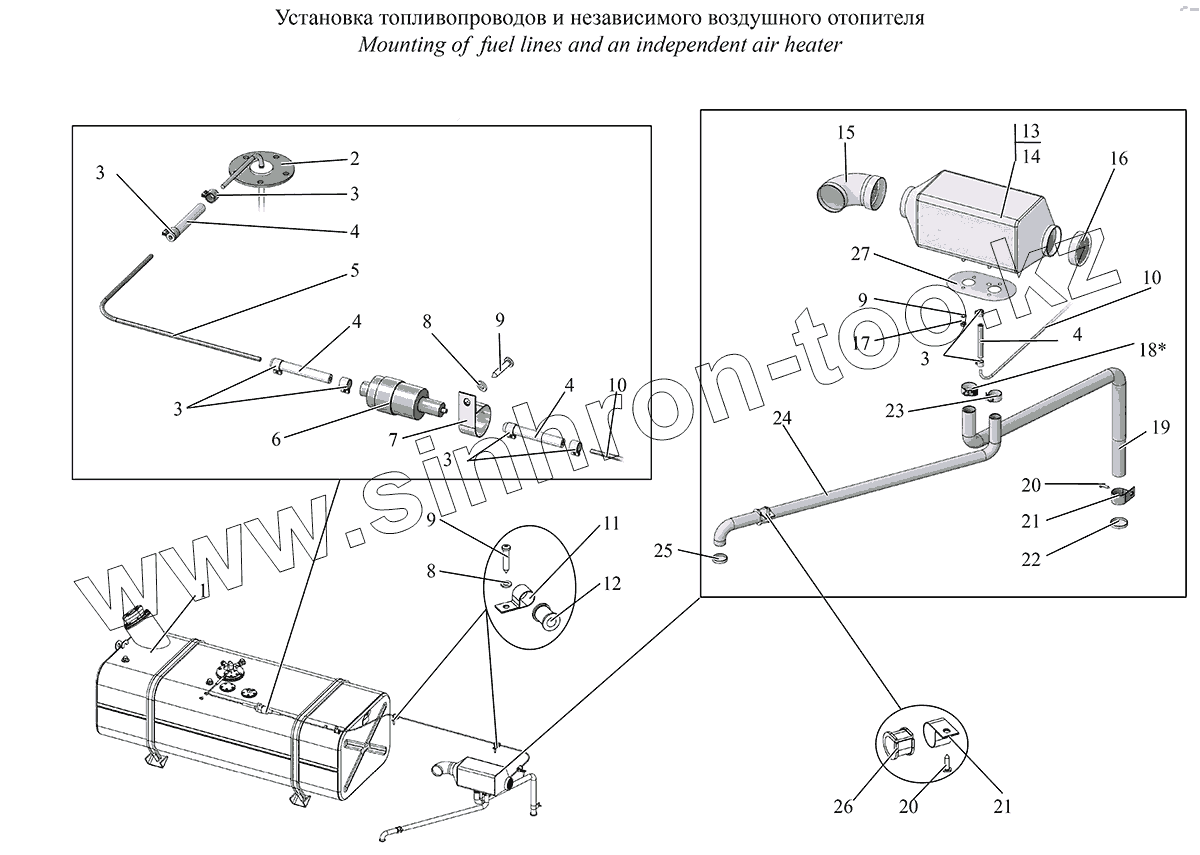

Каталог запасных частей к технике: АМАЗ МАЗ-231. Установка топливопроводов и независимого воздушного отопителя

Тип техники

Марка

Модель

Схема

1

2

3

3

3

3

3

4

4

4

4

5

6

7

8

8

9

9

9

9

10

10

11

12

13

13

14

15

16

17

17

18

18

19

19

20

20

21

21

21

22

22

23

23

24

24

25

26

27

Позиция на иллюстрации	Заводской номер детали		Название детали
1	231062-1101010		Бак топливный
2	103-1104535		Переходник
3	330027		Хомут D10
4	484032		Патрубок 4,5х10х70
5	87420A		Топливопровод
6	85155A		Топливный насос
7	21499А		Хомут D35
8	ВинтDIN7981-SТ6,3х25-С-Н		Винт
9	252004		Шайба 6
9	152315		Шайба DIN 6798-А6,4
10	Труба		Труба полиамидная 10х1,5 х600
11	500-1104542		Втулка
12	401859		Кляммер
13	2520700500		Отопитель
13	9012943B		Отопитель Air Top 2000
14	221000010016		Кожух
15	251688890001		Трубка гнутая
16	251688800600		Решетка защитная
17	250508		Гайка М5-6Н
17	35795А		Гайка DIN 934 М6
18	ХомутDIN3017-АL20-32W2-1		Хомут червячный
18	243744		Хомут
19	36061299		Трубка газоотводящая
19	83174A		Шланг выхлопной
20	ВинтDIN7981-SТ4,8х19-С-Н		Винт
21	379202		Кляммер
21	405256		Кляммер
22	251729800600		Колпачок защитный
22	29516В		Колпачок защитный
23	221000500500		Хомут
23	300101		Хомут
24	102114210000		Трубка воздухоподводящая
24	400688		Шланг воздухозаборный
25	251729890002		Колпачок защитный
26	101-8101400		Прокладка
27	29620А		Прокладка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
