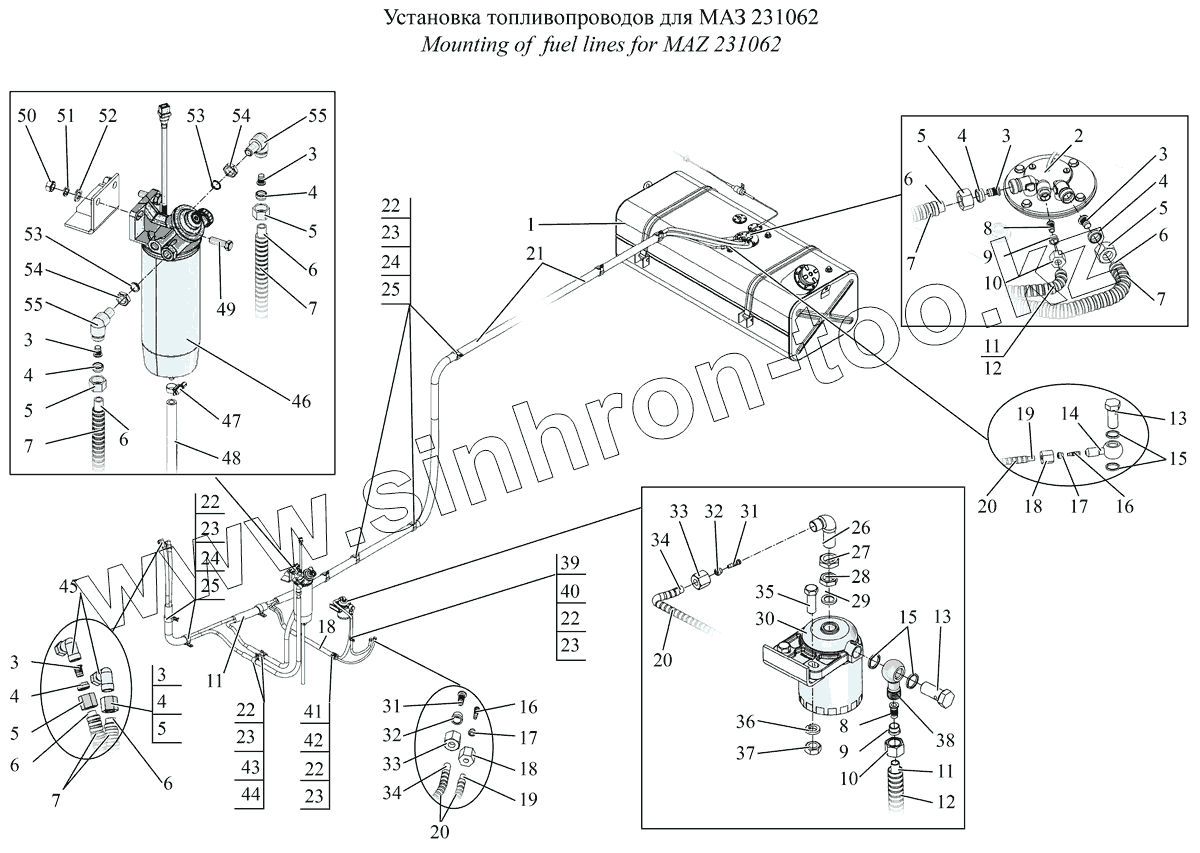

Каталог запасных частей к технике: АМАЗ МАЗ-231. Установка топливопроводов

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
3
3
3
3
4
4
4
4
4
4
5
5
5
5
5
5
6
6
6
6
6
6
7
7
7
7
7
7
8
8
9
9
10
10
11
11
11
12
12
12
13
13
14
15
15
16
16
17
17
18
18
18
19
19
20
20
20
20
21
21
22
22
22
22
22
23
23
23
23
23
24
24
25
25
26
27
28
29
30
30.1
31
31
32
32
33
33
34
34
35
36
37
38
39
40
41
42
43
44
45
46
46.1
47
48
49
50
51
52
53
53
54
54
55
55
Позиция на иллюстрации Заводской номер детали Название детали
1 231062-1101010 Бак топливный
2 103-1104535 Переходник
3 402413 Ниппель 16х2,5
4 403805 Муфта зажимная 16
5 405676 Гайка стяжная 16
6 Труба Труба полиамидная 10х1,5 х600
7 366.022.00 Труба гофрированная полипропиленовая NW 22
7 1926220 Труба гофрированная полипропиленовая NW 22
8 402411 Ниппель 10х1,5
9 403802 Муфта зажимная 10
10 405647 Гайка стяжная 10
11 Труба Труба полиамидная 10х1,5 х600
12 366.017.00 Труба гофрированная полипропиленовая NW 17
12 1926170 Труба гофрированная полипропиленовая NW 17
13 64226-1104518 Переходник
14 152-1104515 Угольник поворотный
15 64226-1104516 Прокладка
16 402409 Ниппель 6х1
17 403800 Муфта зажимная 6
18 405622 Гайка стяжная 6
19 Труба Труба полиамидная 10х1,5 х600
20 366.008.00 Труба гофрированная полипропиленовая NW 8,5
20 1926008 Труба гофрированная NW 8,5
21 366.037.00 Труба гофрированная полипропиленовая NW 37
21 1926237 Труба гофрированная полипропиленовая NW 37
22 DIN7981-SТ6,3х25-С-Н Винт
23 252004 Шайба 6
24 101-8101402 Прокладка
25 401870 Кляммер
26 402858 Угольник ввертной
27 374617 Гайка М14х1,5 -6Н
28 375543 Шайба колпачковая 14х19
29 012-016-25-2-3 Кольцо
30 9010929A Фильтр топливный для ПЖД
30.1 9011807C Фильтрующий элемент
31 402410 Ниппель 8х1,5
32 403801 Муфта зажимная 8
33 405623 Гайка стяжная 8
34 Труба Труба полиамидная 10х1,5 х600
35 201499 Болт М10-6gх30
36 252156 Гайка М10-6Н
37 250512 Гайка М10-6Н
38 101-1104514 Угольник поворотный
39 64221-3724627 Хомут
40 64227-3506025 Прокладка
41 64221-3724631 Хомут
42 64227-3506027 Прокладка
43 101-8101401 Прокладка
44 379673 Кляммер
45 206060-1104507 Переходник
46 A0004700469 Фильтр грубой очистки топлива
46.1 A0004771302 Фильтрующий элемент
47 DIN3017-АL12-20W2-1 Хомут червячный
48 Рукав10х17,5-1,47 Рукав 10х17,5-1,47
49 201542 Болт М12-6gх35
50 250514 Гайка М12-6Н
51 252157 Шайба 12Л
52 252007 Шайба 12
53 014-018-25-2-3 Кольцо
54 374639-10 Гайка установочная М16х1,5-6Н
55 203065-1104513 Угольник ввертной 16М16х1,5
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
