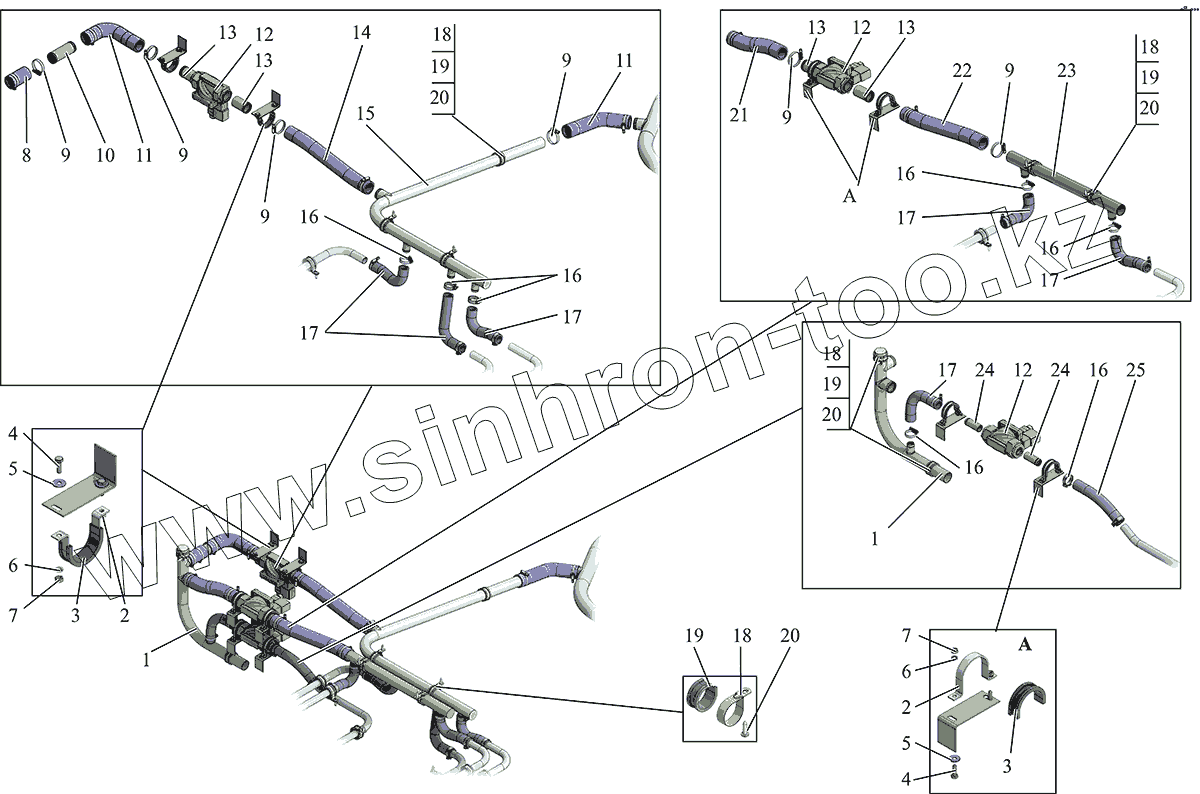

Каталог запасных частей к технике: АМАЗ МАЗ-231. Установка системы отопления в моторном отсеке
1
1
2
2
3
3
3
4
4
5
5
6
6
7
7
8
9
9
9
9
9
9
10
11
11
11
12
12
12
13
13
13
13
14
15
16
16
16
16
16
16
17
17
17
17
17
18
18
18
18
19
19
19
19
20
20
20
20
21
22
23
24
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 231062-8101282 | Коллектор | |
| 2 | 205068-8101361 | Кронштейн | |
| 3 | 101-8101402 | Прокладка | |
| 3 | 64227-3506027 | Прокладка | |
| 4 | 201420 | Болт М6-6gх20 | |
| 5 | 252037 | Шайба 6 | |
| 6 | 252154 | Шайба 6Л | |
| 7 | 250508 | Гайка М5-6Н | |
| 8 | 231062-8101675 | Патрубок | |
| 9 | ХомутDIN3017-АL32-50W2-1 | Хомут червячный DIN 3017- АL 32-50 W2-1 | |
| 10 | 103-1015073-40 | Трубка соединительная | |
| 11 | 270003237 | Патрубок угловой | |
| 11 | MAZ270003237 | Патрубок угловой 38 | |
| 12 | 240/32/MG114E24DC | Клапан электромагнитный | |
| 13 | 104-8101352 | Патрубок | |
| 14 | 231062-8101678 | Патрубок | |
| 15 | 231062-8101387 | Трубопровод | |
| 16 | DIN3017-АS25-40W2-1 | Хомут червячный | |
| 17 | R1607 | Патрубок гнутый | |
| 18 | 64221-3724634 | Хомут | |
| 19 | 64227-3506027 | Прокладка | |
| 20 | ВинтDIN7981-SТ6,3х25-С-Н | Винт | |
| 21 | 231062-8101676 | Патрубок | |
| 22 | 231062-8101677 | Патрубок | |
| 23 | 231062-8101285 | Коллектор | |
| 24 | 101-8101352 | Патрубок | |
| 25 | 203065-8101412 | Рукав |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
