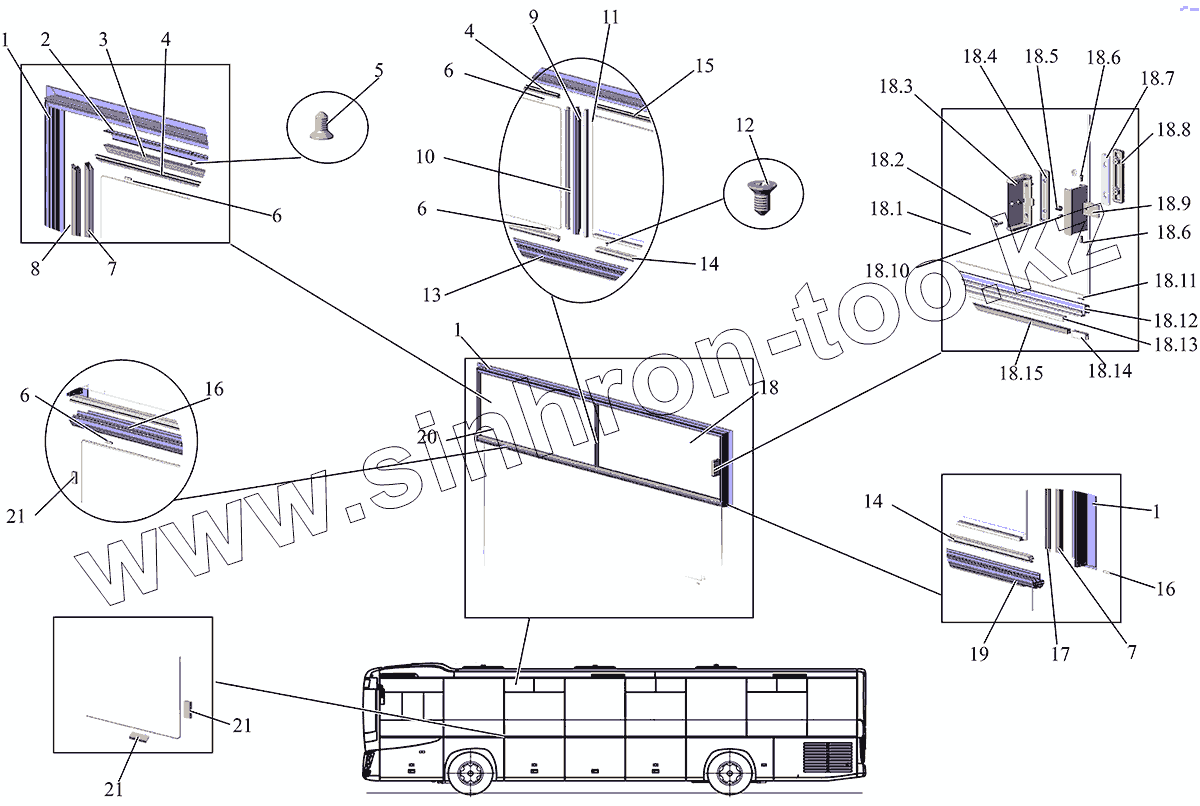

Каталог запасных частей к технике: АМАЗ МАЗ-231. Установка сдвижных форточек
1
1
1
2
3
4
4
4
5
6
6
6
6
7
7
8
9
10
11
12
13
13
14
14
14
15
15
16
16
17
18
18
18
18
18.1
18.1
18.2
18.3
18.4
18.5
18.6
18.6
18.7
18.8
18.9
18.10
18.11
18.12
18.13
18.14
18.15
19
20
20
21
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 231062-5403170-10 | Рамка форточки | |
| 2 | 231062-5403178-10 | Накладка верхней поперечины | |
| 3 | 231062-5403222-10 | Уплотнитель | |
| 4 | 231062-5403186-10 | Уплотнитель | |
| 4 | 231062-5403187-10 | Уплотнитель | |
| 5 | ВинтDIN965М4x8-4.8-H | Винт DIN 965 М4x8-4.8-H | |
| 6 | 203065-5403301 | Подкладка | |
| 7 | 203065-5403220-10 | Уплотнитель | |
| 8 | 203065-5403182-10 | Уплотнитель | |
| 9 | 203065-5403180-10 | Стойка заднего стекла | |
| 10 | 203065-5403188-10 | Уплотнитель | |
| 11 | 203065-5403224-10 | Уплотнитель | |
| 12 | ВинтDIN7981-SТ2,9х6,5-С-Н | Винт | |
| 13 | 231062-5403186-10 | Уплотнитель | |
| 13 | 231062-5403187-10 | Уплотнитель | |
| 14 | 231062-5403191-10 | Уплотнитель | |
| 14 | 231062-5403190-10 | Уплотнитель | |
| 15 | 231062-5403190-10 | Уплотнитель | |
| 15 | 231062-5403191-10 | Уплотнитель | |
| 16 | ВинтDIN7982-ST4,8x32-C-H | Винт DIN 7982- ST 4,8x32-C-H | |
| 17 | 203065-5403184-10 | Уплотнитель | |
| 18 | 231062-5403163-10 | Стекло подвижное форточки в сборе | |
| 18 | 231062-5403164-10 | Стекло подвижное форточки в сборе | |
| 18 | 231062-5403163-12 | Стекло подвижное форточки в сборе | |
| 18 | 231062-5403164-12 | Стекло подвижное форточки в сборе | |
| 18.1 | 231062-5403167-10 | Стекло подвижное форточки | |
| 18.1 | 231062-5403167-12 | Стекло подвижное форточки | |
| 18.2 | ВинтDIN7982-ST4.2x16-C-H | Винт DIN 7982-ST 4.2x16-C-H | |
| 18.3 | 101-5403208 | Корпус ручки | |
| 18.4 | 101-5403204 | Прокладка корпуса ручки | |
| 18.5 | 101-5403212 | Пружина | |
| 18.6 | 101-5403214 | Ось защелки | |
| 18.7 | 101-5403206 | Прокладка держателя корпуса | |
| 18.8 | 101-5403202 | Держатель корпуса ручки | |
| 18.9 | 101-5403210 | Защелка ручки | |
| 18.10 | 242461 | Винт М4-6gх8 ОСТ 37.001.132-97 | |
| 18.11 | 203065-5403301 | Подкладка | |
| 18.12 | 231062-5403165-10 | Обойма стекла форточки | |
| 18.13 | 231062-5403218-20 | Уплотнитель | |
| 18.14 | 101-5403056 | Желобок опорный | |
| 18.15 | 231062-5403216-20 | Уплотнитель | |
| 19 | 231062-5403175-10 | Поперечина форточки нижняя | |
| 20 | 231062-5403168-10 | Стекло заднее форточки | |
| 20 | 231062-5403168-12 | Стекло заднее форточки | |
| 21 | 101-5403301 | Подкладка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
