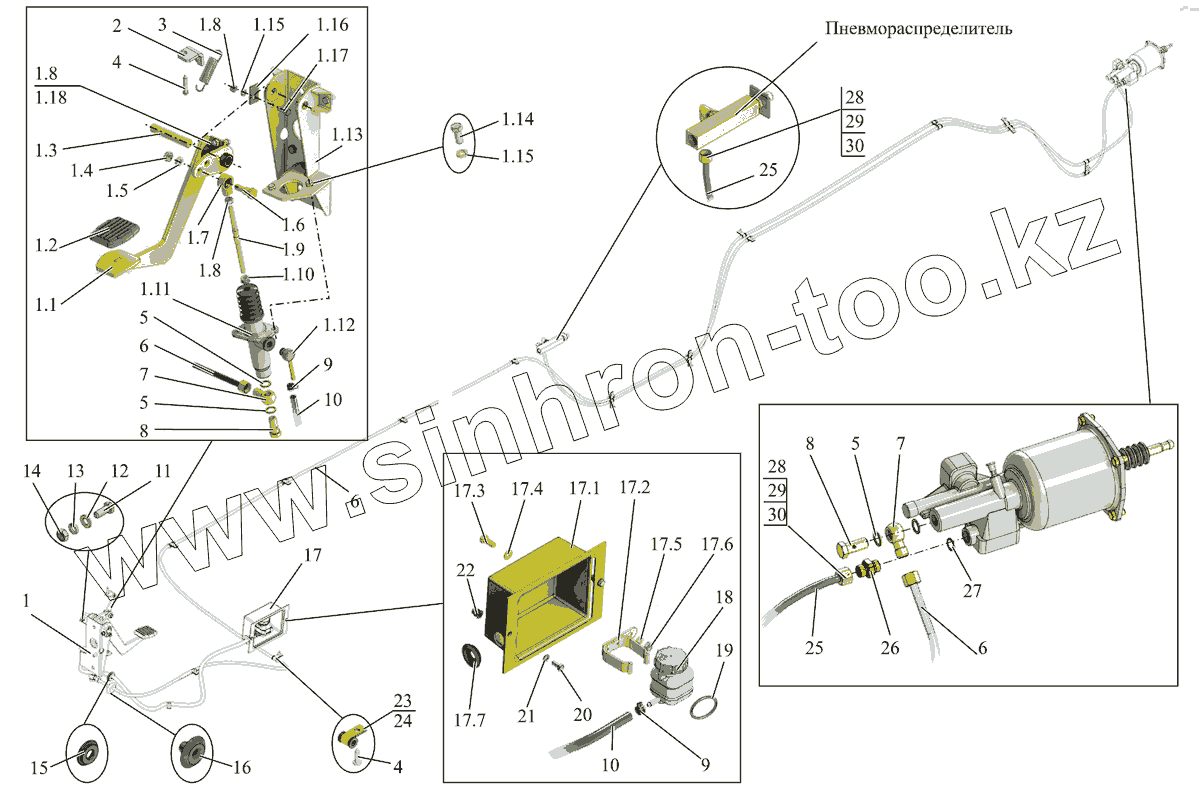

Каталог запасных частей к технике: АМАЗ МАЗ-231. Установка привода сцепления
1
1.1
1.2
1.3
1.4
1.5
1.6
1.7
1.8
1.8
1.8
1.9
1.10
1.11
1.11
1.12
1.13
1.14
1.15
1.15
1.16
1.17
1.18
2
3
4
4
5
5
5
6
6
6
7
7
8
8
9
9
10
10
11
12
13
14
15
16
17
17.1
17.2
17.3
17.4
17.5
17.6
17.7
18
18
19
20
21
22
23
24
25
25
26
27
28
28
29
29
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 203170-1602004 | Педаль управления сцеплением | |
| 1.1 | 106-1602112 | Педаль | |
| 1.2 | 5336-1602029 | Подушка педали | |
| 1.3 | 64226-1602190 | Ось | |
| 1.4 | 250513 | Гайка М10-6Н | |
| 1.5 | 252136 | Шайба 10 ОТ | |
| 1.6 | 500А-3507156-А | Ось рычага | |
| 1.7 | 6430-1602560 | Головка | |
| 1.8 | 250510 | Гайка М8-6Н | |
| 1.9 | 251050-1602570 | Толкатель | |
| 1.10 | 6430-1602571 | Втулка | |
| 1.11 | 623160 | Цилиндр подпедальный | |
| 1.11 | KG23027.0.1 | Цилиндр подпедальный | |
| 1.12 | 64226-1602194 | Переходник | |
| 1.13 | 64226-1602140 | Кронштейн | |
| 1.14 | 201456 | Болт М8-6gх20 | |
| 1.15 | 252135 | Шайба 8 Т | |
| 1.16 | 5336-1602788 | Стопор | |
| 1.17 | 201454 | Болт М8-6gх16 | |
| 1.18 | 370819 | Болт М8-6gх45 | |
| 2 | 203170-1602128 | Кронштейн | |
| 3 | 200В-2703146 | Пружина | |
| 4 | DIN7981-SТ6,3х25-С-Н | Винт | |
| 5 | 64226-1104516 | Прокладка | |
| 6 | 103-1602590 | Трубопровод | |
| 7 | 4370-1104514 | Угольник поворотный | |
| 8 | 64226-1104518 | Переходник | |
| 9 | DIN3017-АL8-12W2-1 | Хомут червячный | |
| 10 | 231062-1602032 | Шланг | |
| 11 | 201458 | Болт М8-6gх25 | |
| 12 | 252005 | Шайба 8 | |
| 13 | 252135 | Шайба 8 Т | |
| 14 | 250510 | Гайка М8-6Н | |
| 15 | 64226-1602076 | Втулка | |
| 16 | 64229-1602903 | Втулка | |
| 17 | 231062-1602100 | Короб | |
| 17.1 | 231062-1602102 | Короб | |
| 17.2 | 64226-1602198 | Кронштейн | |
| 17.3 | 201456 | Болт М8-6gх20 | |
| 17.4 | 250510 | Гайка М8-6Н | |
| 17.5 | 252005 | Шайба 8 | |
| 17.6 | 252135 | Шайба 8 Т | |
| 17.7 | 231062-1602076 | Втулка | |
| 18 | 64221-1602560 | Бачок | |
| 18 | 2101-1602560 | Бачок | |
| 19 | 030-038-46-2-3 | Кольцо | |
| 20 | 201418 | Болт М6-6gх16 | |
| 21 | 252004 | Шайба 6 | |
| 22 | 9483615 | Гайка-заклёпка W-948 3М69х14,5 St-А1D | |
| 23 | 379173 | Кляммер | |
| 24 | 500-1104540 | Втулка | |
| 25 | 231062-1602870 | Трубка | |
| 26 | 404408-10 | Штуцер ввертной 10М16х1,5 | |
| 27 | 014-018-25-2-3 | Кольцо | |
| 28 | 405647 | Гайка стяжная 10 | |
| 29 | 403802 | Муфта зажимная 10 | |
| 30 | 402411 | Ниппель 10х1,5 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
