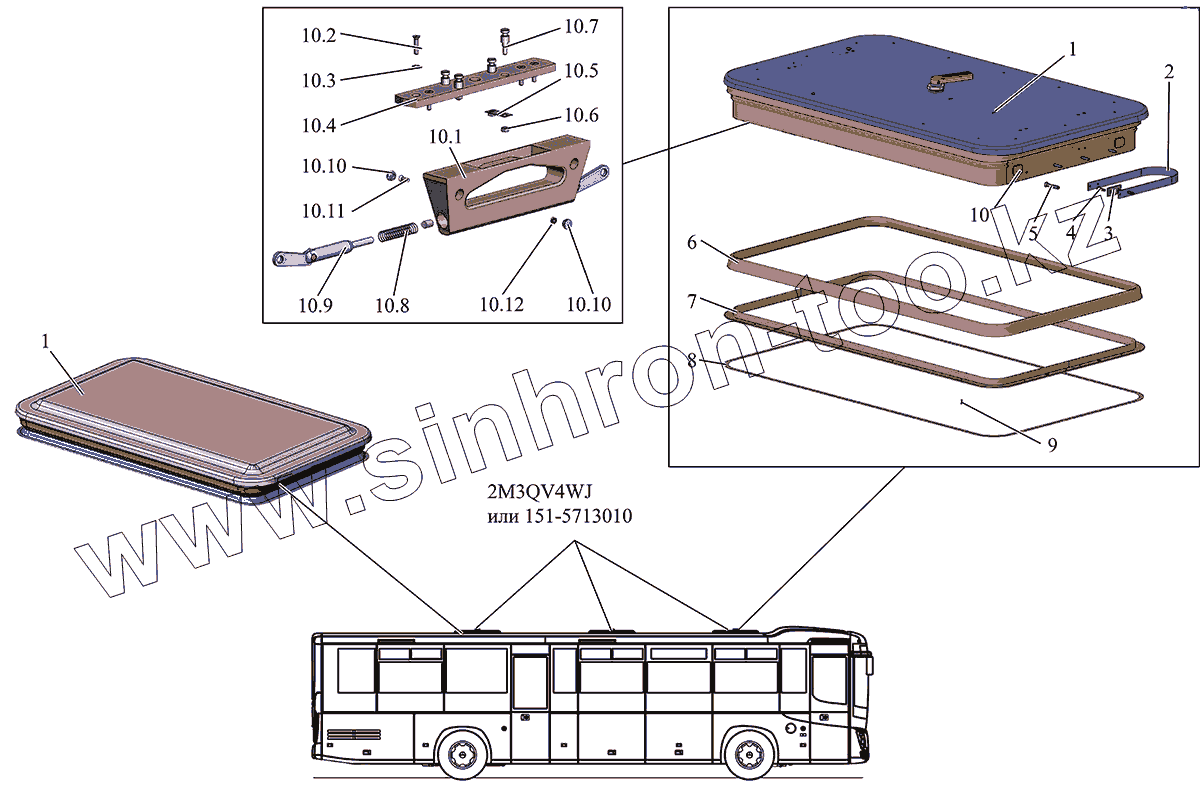

Каталог запасных частей к технике: АМАЗ МАЗ-231. Установка люков крыши 203062-57130003

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
2
3
4
5
6
7
8
9
10
10.1
10.2
10.3
10.4
10.5
10.6
10.7
10.8
10.9
10.10
10.10
10.11
10.12
Позиция на иллюстрации Заводской номер детали Название детали
1 151-5713010 Люк аварийный
1 2M3QV4WJ Люк аварийнo-вентиляционный
2 101-5713050 Фал
3 101-5713046 Пластина
4 ВинтDIN7981-ST3,9x9,5-C-H Винт DIN 7981-ST3,9x9,5-C-H
5 ВинтDIN7983-ST5,5x25-C-H Винт DIN 7983-ST5,5x25-C-H
6 101-5713212 Уплотнитель ПР-19
7 101-5713210 Обечайка
8 103003-5713214 Заполнитель ПП-11
9 ВинтDIN7982-ST3,5x19-C-H Винт DIN 7982-ST3,5x19-C-H
10 151-5713160 Ручка
10.1 151-5713180 Ручка
10.2 231608 Винт 2М6-6gх22
10.3 252263 Шайба 2,6
10.4 101-5713166 Основание
10.5 101-5713170 Стопор
10.6 250508 Гайка М5-6Н
10.7 101-5713168 Палец
10.8 101-5713162 Пружина
10.9 101-5713172 Толкатель
10.10 151-5402804 Вставка
10.11 233039 Винт 2М5-6gх14
10.12 250464 Гайка М5-6Н
