Каталог запасных частей к технике: АМАЗ МАЗ-231. Установка крышки 231062-5409700-10

Тип техники

Марка

Модель

Схема

1

1

1.1

1.2

1.3

1.4

1.5

1.6

1.6

1.7

1.8

1.9

1.10

1.11

1.12

1.13

1.14

1.15

2

2

2

3

4

5

5

6

6

7

8

8

9

9

10

10

11

11

12

13

13

14

14

14

15

15

15

16

16

17

17

18

18

19

20

20

21

22

23

24

25

26

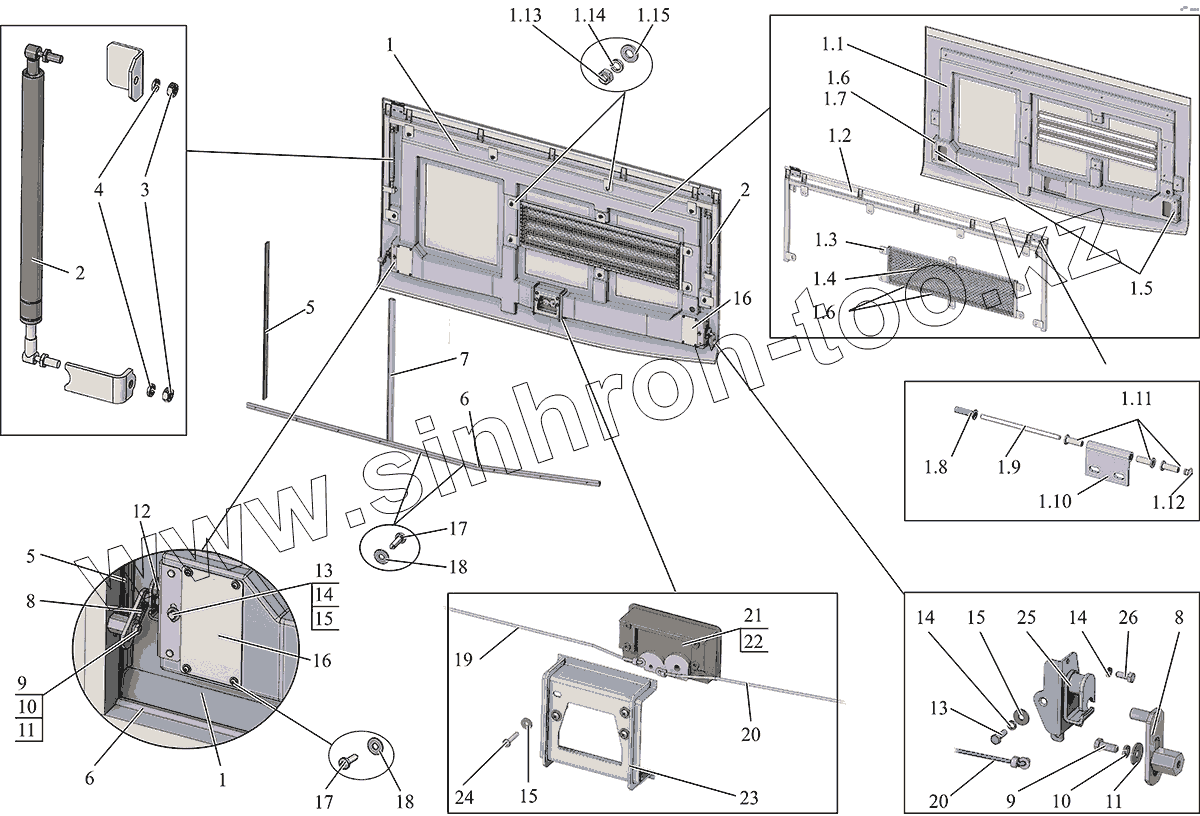

Позиция на иллюстрации	Заводской номер детали		Название детали
1	231062-5409700-10		Крышка
1.1	231062-5409710-10		Крышка
1.2	231062-5411720-10		Рамка
1.3	231062-5411770		Рамка
1.4	231062-5409732		Сетка
1.5	231062-5410631		Накладка
1.6	DIN7337A4,8x16-Al-St-A1P		Заклепка DIN 7337 A4,8x16-Al-St-A1P
1.7	252036		Шайба 5
1.8	8132-6201065		Вставка нижняя
1.9	231062-5411190		Ось
1.10	231062-5411184		Петля
1.11	203176-7810694		Вставка верхняя
1.12	8132-6201067		Заглушка
1.13	250510		Гайка М8-6Н
1.14	252135		Шайба 8 Т
1.15	252038		Шайба 8
2	11.6308010-70		Пружина газовая
2	016509		Газовая пружина
3	250510		Гайка М8-6Н
4	252135		Шайба 8 Т
5	231062-5409337		Уплотнитель профиль
6	231062-5409978		Уплотнитель профиль
7	231062-5409976		Уплотнитель профиль
8	152-5410014-50		Кронштейн
9	201499		Болт М10-6gх30
10	252136		Шайба 10 ОТ
11	252039		Шайба 10
12	6000663		Замок левый
13	201420		Болт М6-6gх20
14	252134		Шайба 6Т
15	252037		Шайба 6
16	152-5409161		Крышка
17	ВинтDIN7981-SТ4,2х16-С-Н		Винт
18	252035		Шайба 4
19	231062-5410742		Тяга
20	231062-5410744		Тяга
21	6020578		Ручка багажника
22	МАZZЕSТАW1		Цилиндр-сердечник
23	231062-5411530		Кронштейн
24	ВинтDIN7981-ST6,3x38-C-H		Винт DIN 7981- ST 6,3x38-C-H
25	6000662		Замок правый
26	201418		Болт М6-6gх16

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
