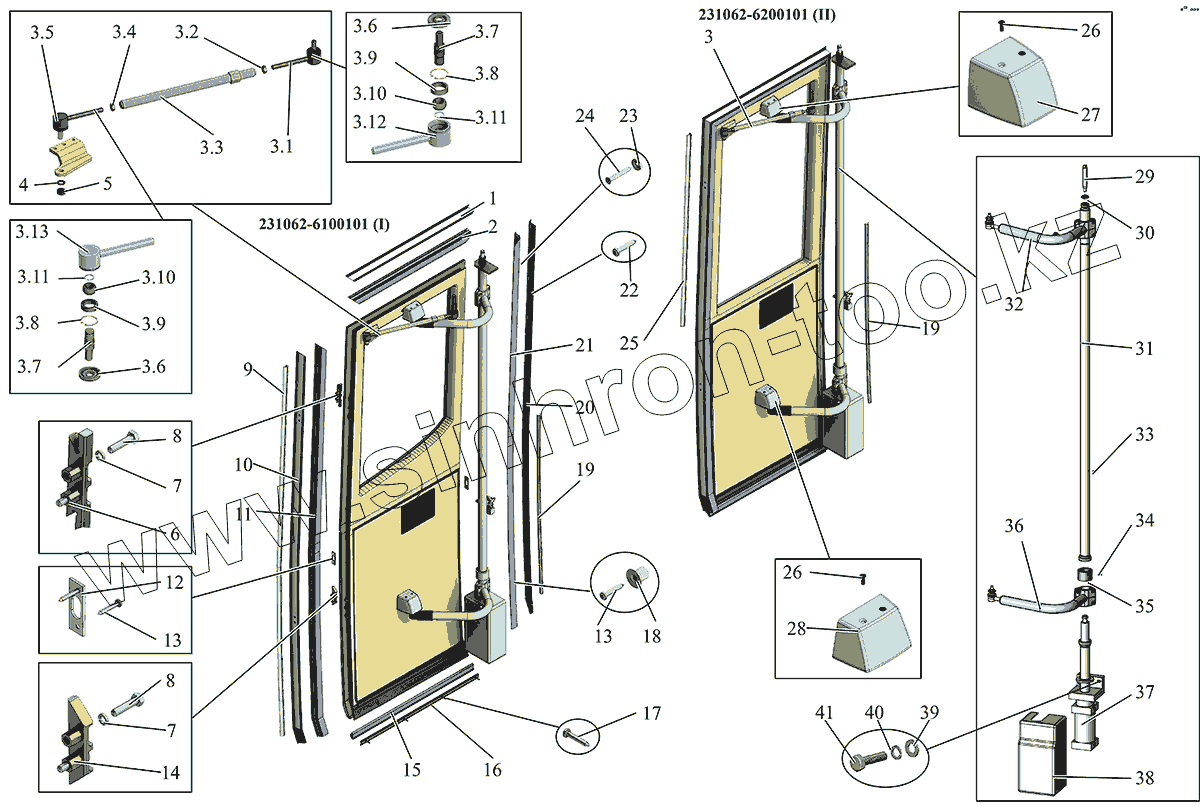

Каталог запасных частей к технике: АМАЗ МАЗ-231. Установка дверей пассажирских 231062-6100003
1
2
3
3.1
3.2
3.3
3.4
3.5
3.6
3.6
3.7
3.7
3.8
3.8
3.9
3.9
3.10
3.10
3.11
3.11
3.12
3.13
4
5
6
7
7
8
8
9
10
11
12
13
13
14
15
16
17
18
19
19
20
21
22
23
24
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 231062-6107093 | Накладка | |
| 2 | 231062-6107080 | Уплотнитель | |
| 3 | 231062-6108100 | Тяга | |
| 3.1 | 231062-6108111 | Шарнир | |
| 3.2 | 374535 | Гайка M12-6Н | |
| 3.3 | 231062-6108130 | Стяжка | |
| 3.4 | 250615 | Гайка М12х1,25-6Н | |
| 3.5 | 226060-6108141 | Шарнир | |
| 3.6 | 101-6106120 | Чехол | |
| 3.7 | 101-6106158 | Палец | |
| 3.8 | 400384-01 | Кольцо В28 | |
| 3.9 | 101-6106160 | Втулка | |
| 3.10 | ШСП15 | Подшипник ШСП 15 | |
| 3.11 | 400539 | Кольцо В15 | |
| 3.12 | 231062-6108113 | Корпус шарнира | |
| 3.13 | 226060-6108143 | Корпус шарнира | |
| 4 | 250514 | Гайка М12-6Н | |
| 5 | 252157 | Шайба 12Л | |
| 6 | 251-6108044 | Клин | |
| 7 | 200263 | Болт М8-6gх35 | |
| 8 | 252155 | Шайба 8Л | |
| 9 | 231062-6107116 | Накладка | |
| 10 | 231062-6107085 | Уплотнитель | |
| 11 | 231062-6107098 | Накладка | |
| 12 | 152-6105300 | Накладка | |
| 13 | ВинтDIN7982-ST4,8x32-C-H | Винт DIN 7982- ST 4,8x32-C-H | |
| 14 | 251-6108040 | Клин | |
| 15 | 231062-6107070 | Уплотнитель | |
| 16 | 231062-6107074 | Накладка | |
| 17 | ВинтDIN7981-SТ4,2х25-С-Н | Винт | |
| 18 | 251-6108052 | Упор | |
| 19 | 231062-6107112 | Накладка | |
| 20 | 231062-6107097 | Накладка | |
| 21 | 231062-6107086 | Уплотнитель | |
| 22 | ВинтDIN7982-SТ4,8х19-С-Н | Винт | |
| 23 | 375800-02 | Шайба 4 | |
| 24 | ВинтDIN7982-ST4,2x32-C-H | Винт DIN 7982- ST 4,2x32-C-H | |
| 25 | 231062-6207116 | Накладка | |
| 26 | 233037-01 | Винт 2М5-6gх10 | |
| 27 | 231062-6106060 | Крышка | |
| 28 | 231062-6106062 | Крышка | |
| 29 | УЛИГ.256100-6106050 | Палец | |
| 30 | 250640 | Гайка М20х1,5-6Н | |
| 31 | УЛИГ.231-6106170 | Стойка | |
| 32 | УЛИГ.231-6106350 | Рычаг верхний | |
| 33 | 264072 | Масленка | |
| 34 | 242471 | Винт М5-6gх12 | |
| 35 | УЛИГ.256100-6106187 | Гайка накидная | |
| 36 | УЛИГ.231-6106300 | Рычаг нижний | |
| 37 | 234-405100 | Механизм открывания дверей | |
| 38 | 234-374110 | Кожух | |
| 39 | 252006 | Шайба 10 | |
| 40 | 252156 | Гайка М10-6Н | |
| 41 | 200315 | Болт М10-6gх40 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
