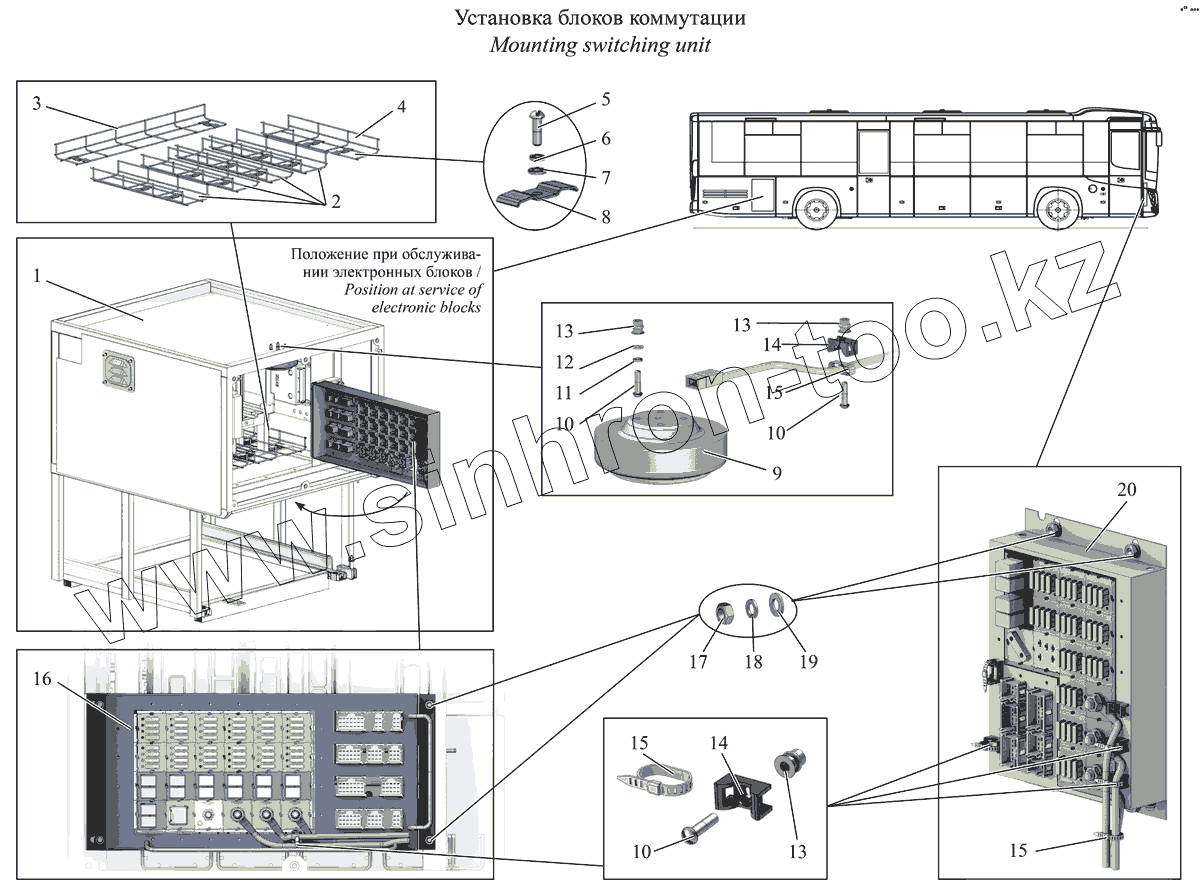

Каталог запасных частей к технике: АМАЗ МАЗ-231. Установка блоков коммутации 231062-3700010-50
1
2
3
4
5
6
7
8
9
10
10
10
11
12
13
13
13
14
14
15
15
15
15
15
16
16
17
18
19
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 231061-3836950 | Отсек электронных блоков | |
| 2 | 231061-3836944 | Короб | |
| 3 | 231061-3836946 | Короб | |
| 4 | 231061-3836945 | Короб | |
| 5 | 220107 | Винт М6-6gх20 | |
| 6 | 252004 | Шайба 6 | |
| 7 | 252154 | Шайба 6Л | |
| 8 | 103000-3770605 | Прижим | |
| 9 | СБИЕ301126.008-02 | Плафон освещения ПО-В4 УХЛ2 | |
| 10 | 220082 | Винт М5-6gх20 | |
| 11 | 252003 | Шайба 5 | |
| 12 | 252133 | Шайба 5Т | |
| 13 | 9483530 | Гайка-заклепка W918 3М5 7х15 St-А1Р | |
| 14 | 152062-3724661 | Кронштейн | |
| 15 | TSL-200-S | Стяжка кабельная | |
| 15 | TY232M | Хомут крепления проводов | |
| 15 | 4-0160965-2 | Хомут крепления проводов | |
| 16 | ШБФИ.453733.301 | Блок коммутации БК-301 | |
| 16 | ЦИКС.468365.015 | Блок коммутации БК-301 | |
| 17 | 250510 | Гайка М8-6Н | |
| 18 | 252005 | Шайба 8 | |
| 19 | 252155 | Шайба 8Л | |
| 20 | ШБФИ.453733.352 | Блок коммутации БК-352 | |
| 20 | ЦИКС.468365.020 | Блок коммутационной аппаратуры БКА-352 |
