Каталог запасных частей к технике: АМАЗ МАЗ-231. Установка АКБ

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2.1
2.2
2.3
2.4
2.5
2.6
3
3.1
3.2
3.3
3.4
3.5
3.6
3.7
3.8
3.9
3.10
3.11
3.12
4
4
4.1
4.2
4.3
4.3
4.4
4.5
5
5
5.1
5.2
5.3
5.4
5.4.1
5.5
6
6
6
6
7
7
7
7
8
8
8
9
9
10
11
11
12
13
13
14
15
16
17
17.1
17.2
17.3
17.4
18
19
20
21
22
23
24
25
25
25
25
26
26
26
27
27
28
29
30
31
32
33
34
35
36
37

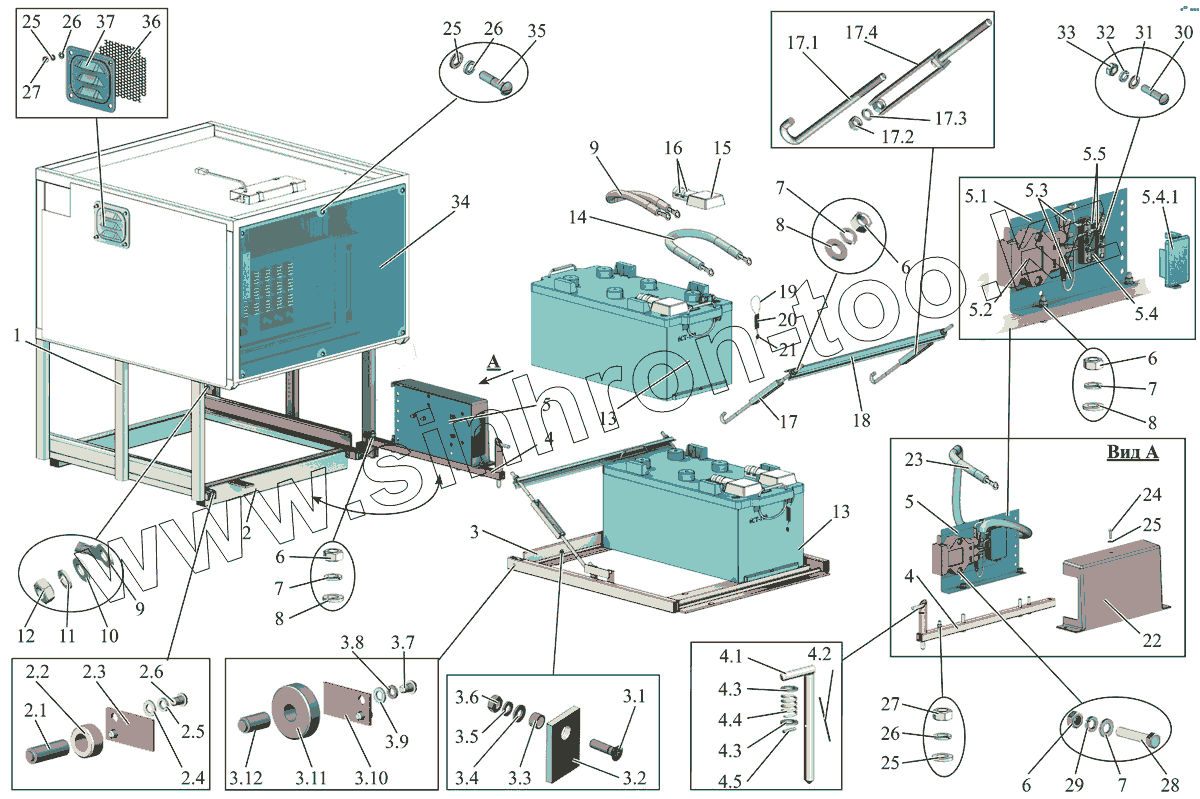

Позиция на иллюстрации Заводской номер детали Название детали
1 231061-3770900СБ Отсек АКБ
2 205068-3759700 Направляющая
2.1 103-3759703 Ось
2.2 103-3759702 Ролик
2.3 205068-3759802 Пластина
2.4 252003 Шайба 5
2.5 252133 Шайба 5Т
2.6 220076 Винт М5-6gх8
3 205068-3759800 Рамка, в сборе
3.1 231608 Винт 2М6-6gх22
3.2 103-3759804 Пластина
3.3 103-3759805 Ось
3.4 252004 Шайба 6
3.5 252154 Шайба 6Л
3.6 250508 Гайка М5-6Н
3.7 220076 Винт М5-6gх8
3.8 252003 Шайба 5
3.9 252133 Шайба 5Т
3.10 205068-3759802 Пластина
3.11 103-3759811 Ролик
3.12 103-3759812 Ось
4 205068-3750510 Кронштейн поворотный
4.1 103-3759880 Стопор
4.2 101-3748368 Шплинт проволока L=100+0,8.мм
4.3 101-3748367 Упор
4.4 104-3748366 Пружина
4.5 101-3748365 Штифт
5 231061-3750550 Блок контактора и предохранителей
5.1 231062-3750550-10 Кронштейн
5.2 9505410 Главный силовой выключатель батареи АМАЗ
5.3 103-3724064 Провод соединительный
5.4 107466-3750250 Блок предохранителей
5.4.1 Крышка Крышка блока
5.5 Предохранители Предохранители
6 250510 Гайка М8-6Н
7 252005 Шайба 8
8 252155 Шайба 8Л
9 107-3724031 Жгут массы
10 252156 Гайка М10-6Н
11 252006 Шайба 10
11 А.10.04.019 Шайба 10
12 250512 Гайка М10-6Н
13 54322-3703010 Батарея аккумуляторная с электролитом 6СТ-190А
14 6422-3724057 Перемычка аккумуляторных батарей
15 205068-3759901 Крышка
16 TY232M Хомут крепления проводов
17 103-3759007 Стяжка
17.1 103-3759073 Зацеп
17.2 250510 Гайка М8-6Н
17.3 252155 Шайба 8Л
17.4 103-3759070 Стяжка
18 203076-3748056-10 Прижим
19 5335-3802080 Нить пломбировочная
20 104-3759801 Бирка
21 379432 Пломба 4-12-АД1М-10
22 205068-3750552 Кожух
23 107-3724013 Жгут контактора
24 220107 Винт М6-6gх20
25 252004 Шайба 6
26 252154 Шайба 6Л
27 250508 Гайка М5-6Н
28 201464 Болт М8-6gх40
29 252135 Шайба 8 Т
30 220082 Винт М5-6gх20
31 252003 Шайба 5
32 252133 Шайба 5Т
33 250464 Гайка М5-6Н
34 231062-3836200 Крышка
35 220109 Винт М6-6gx25
36 15.1601030 Крышка люка сцепления
37 231062-3836402 Сетка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
