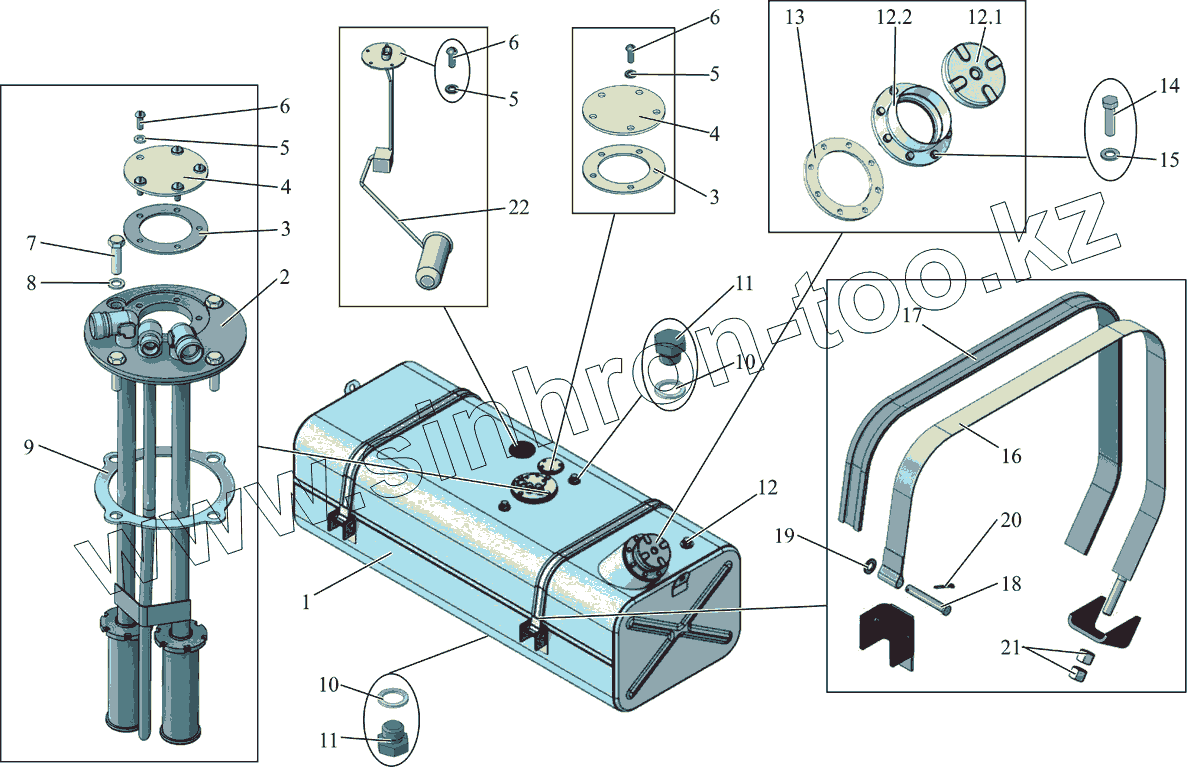

Каталог запасных частей к технике: АМАЗ МАЗ-231. Топливный бак. Крепление топливного бака
1
2
3
3
4
4
5
5
5
6
6
6
7
8
9
10
10
11
11
12
12.1
12.2
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 231062-1101010 | Бак топливный | |
| 2 | 231062-1105014 | Топливозаборник | |
| 3 | 200-3806026 | Прокладка | |
| 4 | 2048-1102029 | Заглушка | |
| 5 | 375370 | Шайба 5 | |
| 6 | 220079 | Винт М5-6gх14 | |
| 7 | 201460 | Болт М8-6gх30 | |
| 8 | 375458 | Шайба 8 | |
| 9 | 500-1105013 | Прокладка | |
| 10 | 64226-1104516 | Прокладка | |
| 11 | 378587 | Пробка М14х1.5-6g | |
| 12 | 203065-1101083 | Труба наливная c пробкой | |
| 12.1 | 203065-1101085 | Труба наливная | |
| 12.2 | 6430-1103010 | Пробка | |
| 13 | 543-1101089-02 | Прокладка | |
| 14 | 201458 | Болт М8-6gх25 | |
| 15 | 252155 | Шайба 8Л | |
| 16 | 231062-1101107 | Хомут бака | |
| 17 | 5428-1101114 | Уплотнитель | |
| 18 | 260099 | Палец 12х80 | |
| 19 | 252007 | Шайба 12 | |
| 20 | 258052 | Шплинт 4х20 | |
| 21 | 374619 | Гайка М14х1,5-6Н | |
| 22 | ДУМП-39 | Датчик указателя уровня топлива |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
