Каталог запасных частей к технике: АМАЗ МАЗ-231. Пневмоаппаратура дверей (лист 2)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
3
3
3
4
4
4
4
5
5
5
5
6
6
7
7
7
8
8
9
9
9
9
9
9
9
9
9
10
10
10
10
10
10
10
10
10
11
11
11
11
11
11
11
11
11
12
12
13
13
14
14
14
15
15
15
15
15
15
15
16
16
16
16
16
16
16
17
17
17
17
17
17
17
18
19
19
20
20
20
21
22
22
22
23
23
24
24
25
25
26
27
28
29
30
31
32

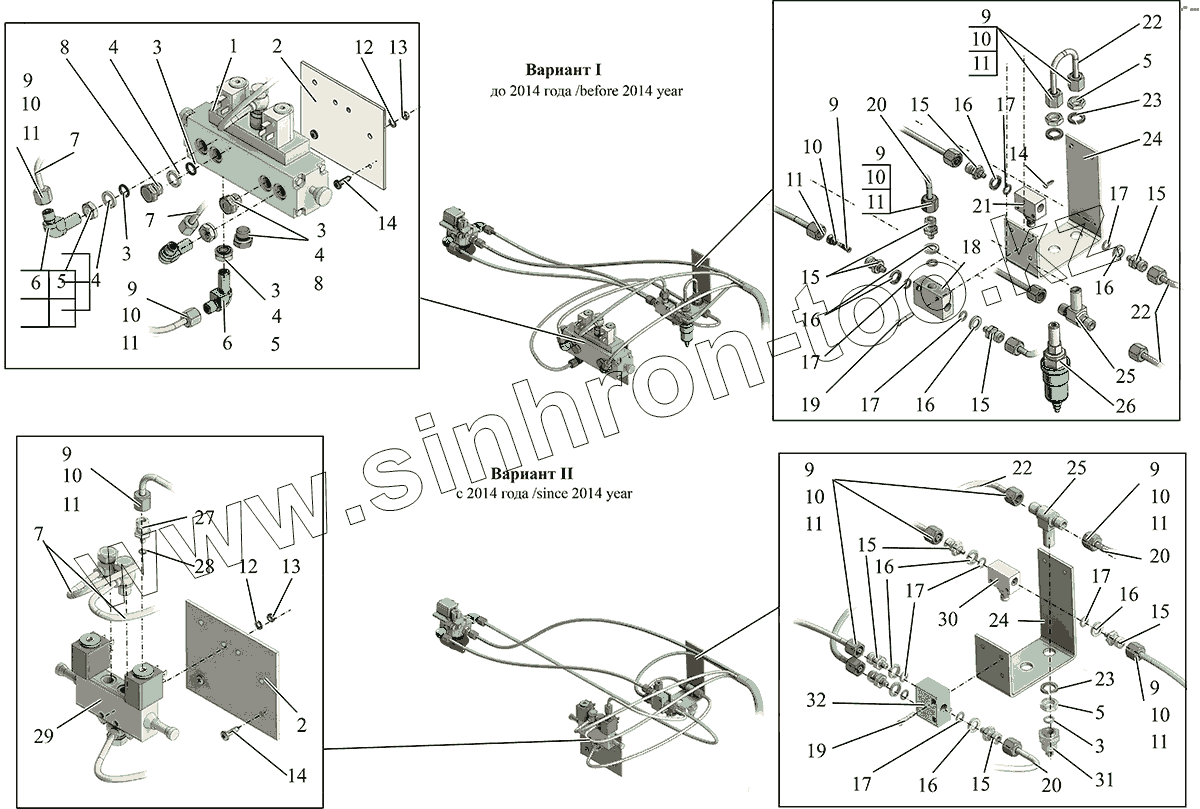

Позиция на иллюстрации Заводской номер детали Название детали
1 242-240500 Пневмораспределитепь 4/3 ЭМ
2 231062-6106220 Кронштейн
3 010-014-25-2-3 Кольцо
4 375542 Шайба колпачковая 12х17
5 374616 Гайка М12х1,5-6Н
6 402845 Угольник ввертной 6М12х1,5
7 101-6108156 Трубопровод 6x1
8 378513 Пробка М12х1,5-6g
9 402409 Ниппель 6х1
10 403800 Муфта зажимная 6
11 405622 Гайка стяжная 6
12 252133 Шайба 5Т
13 250464 Гайка М5-6Н
14 ВинтDIN7981-SТ4,8х19-С-Н Винт
15 404388 Штуцер
16 375541 Шайба колпачковая 10х15
17 008-011-19-2-3 Кольцо
18 SCS-668-06 Клапан автоматический
19 220057 Винт М4-6gх22
20 152-6108162 Трубопровод
21 RFU482-1/8 Пневмодроссель
22 152-6108160 Трубопровод
23 252157 Шайба 12Л
24 231062-6106210 Кронштейн
25 403196 Тройник
26 PM11-NC Реле давления
27 404387 Штуцер
28 004-007-19-2-3 Кольцо 004-007-19-2-3
29 242-689200 Пневмораспределитель 5/2 ЭМ
30 242-295000 Дроссель с обратным клапоном
31 206-70100A-30 Реле давления
32 237-830000 Клапан перекидной ИЛИ
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
