Каталог запасных частей к технике: АМАЗ МАЗ-231. Крышки технологических люков

Тип техники

Марка

Модель

Схема

1

1

1

1.1

1.1

1.1.1

1.1.2

1.1.3

1.1.4

1.1.5

1.1.6

1.2

1.3

1.4

1.5

1.6

1.7

1.8

1.9

1.10

2

3

4

4

5

5

6

7

7

8

8

9

9

10

10

11

12

13

14

14

14.1

14.2

14.3

14.4

14.5

15

16

17

17

18

18

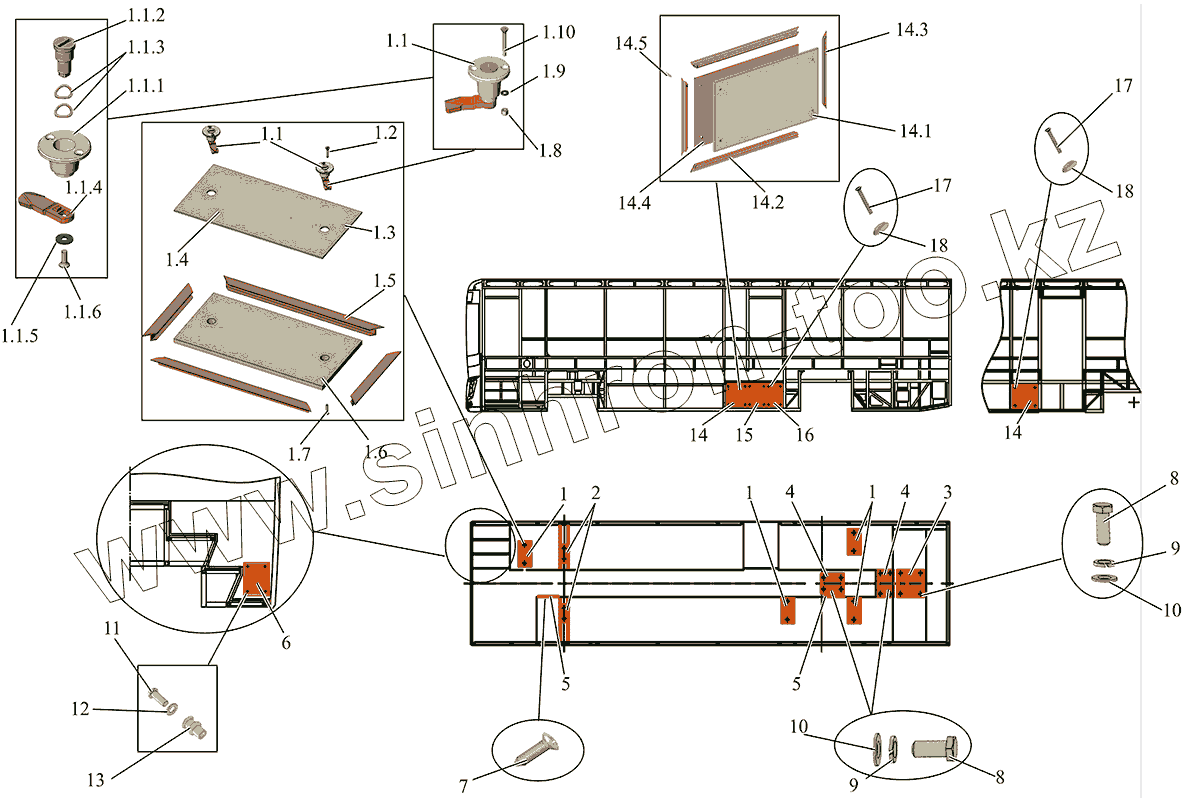

Позиция на иллюстрации	Заводской номер детали		Название детали
1	152-5113120-20		Крышка люка
1.1	103-5113900		Замок
1.1.1	103-5113902		Корпус
1.1.2	103-5113904		Сердечник
1.1.3	103-5702768-10		Пружина
1.1.4	103-5702766-10		Язычок
1.1.5	252036		Шайба 5
1.1.6	373767		Винт 2М5-6gх14
1.2	248238		Шуруп 2,4х18
1.3	152-5113104-20		Облицовка
1.4	152-5113107-20		Накладка
1.5	152-5113106-20		Накладка
1.6	152-5113102-20		Панель
1.7	ВинтDIN7982-St-4,2-13-С-Н		Винт
1.8	250462		Гайка М4-6Н
1.9	252002		Шайба 4
1.10	ВинтМ4-6gх20		Винт М4-6gх20
2	231062-5113100		Крышка люка
3	231062-5107100		Крышка люка
4	231062-5107200		Крышка люка
5	231062-5113300		Крышка люка
6	251050-5113520		Крышка люка
7	233042-01		Винт 2М5-6gх20
7	ВинтDIN7983-ST4,2x25-C-H		Винт DIN 7983-ST 4,2x25-C-H
8	201458		Болт М8-6gх25
9	252135		Шайба 8 Т
10	252038		Шайба 8
11	220079		Винт М5-6gх14
12	252003		Шайба 5
13	9483530		Гайка-заклепка W918 3М5 7х15 St-А1Р
14	231062-5111100		Крышка люка
14.1	231062-5111104		Облицовка
14.2	231062-5111108		Накладка
14.3	231062-5111101		Накладка
14.4	231062-5111102		Панель
14.5	ВинтDIN7982-St-4,2x13-С-Н		Винт DIN 7982-St-4,2x13-С-Н
15	231062-5111120		Крышка люка
16	231062-5111140		Крышка люка
17	230176		Винт 2М8-6gх50
18	504В-6801122		Шайба

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
