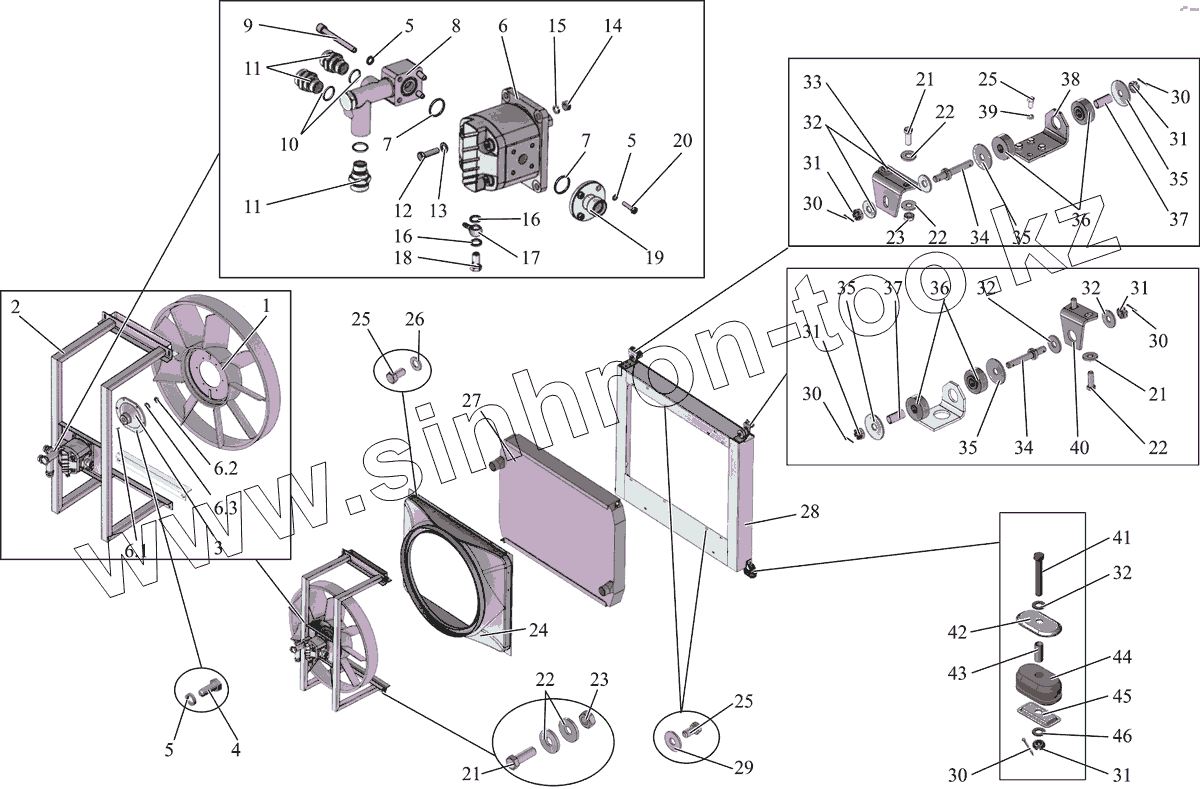

Каталог запасных частей к технике: АМАЗ МАЗ-231. Крыльчатка с гидромотором и крепление радиатора
1
1
2
3
4
5
5
5
6
6.1
6.2
6.3
7
7
8
9
10
11
11
12
13
13
14
15
16
16
16
17
17
18
18
19
20
21
21
21
22
22
22
22
23
23
24
24
25
25
25
26
27
27
28
29
30
30
30
30
30
31
31
31
31
31
32
32
32
32
33
34
34
35
35
35
35
36
36
37
37
38
39
40
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8221231 | Вентилятор | |
| 1 | А9062050406 | Вентилятор | |
| 2 | 231062-1308016 | Кронштейн крыльчатки | |
| 3 | 205069-1308023 | Ступица гидромотора | |
| 4 | 201454 | Болт М8-6gх16 | |
| 5 | 252135 | Шайба 8 Т | |
| 6 | 511625611 | Гидромотор | |
| 6.1 | DIN6888-4x6.5 | Шпонка | |
| 6.2 | DIN128A14-FSt | Шайба | |
| 6.3 | DIN936M14x1,5-m-0,6 | Гайка | |
| 7 | 030-034-25-2-3 | Кольцо | |
| 8 | 231062-1308300 | Байпас | |
| 9 | 200269 | Болт М8-6gх50 | |
| 10 | 019-022-19-2-3 | Кольцо | |
| 11 | 107-1308304-65 | Переходник | |
| 12 | 201501 | Болт М10-6gх35 | |
| 13 | 252006 | Шайба 10 | |
| 13 | А.10.04.019 | Шайба 10 | |
| 14 | 250512 | Гайка М10-6Н | |
| 15 | 252136 | Шайба 10 ОТ | |
| 16 | 06.56631-0105 | Шайба | |
| 16 | PO23570502 | Шайба | |
| 17 | 06.78200-0202 | Штуцер | |
| 17 | PO23570507 | Штуцер | |
| 18 | 06.78340-4105 | Болт | |
| 18 | PO23570506 | Болт | |
| 19 | 107-1308076-65 | Фланец | |
| 20 | 201456 | Болт М8-6gх20 | |
| 21 | 201499 | Болт М10-6gх30 | |
| 22 | 252039 | Шайба 10 | |
| 23 | 250512 | Гайка М10-6Н | |
| 24 | 103065-1309010 | Кожух | |
| 24 | 107-1309011-65 | Кожух | |
| 25 | 201454 | Болт М8-6gх16 | |
| 26 | 252005 | Шайба 8 | |
| 27 | 107469-1301010 | Радиатор | |
| 27 | 107569-1301010 | Радиатор | |
| 28 | 231062-1302102 | Кронштейн радиатора | |
| 29 | 252038 | Шайба 8 | |
| 30 | 258040 | Шплинт 3,2х25 | |
| 31 | 250977 | Гайка М12х1,25-6Н | |
| 32 | 252045-10 | Шайба 12 | |
| 33 | 205069-1302020 | Кронштейн | |
| 34 | 206000-1302021 | Cтержень | |
| 35 | 375853 | Шайба 12 | |
| 36 | 206000-1302025 | Подушка | |
| 37 | 206000-1302024 | Втулка | |
| 38 | 231062-1302171 | Кронштейн | |
| 39 | 252135 | Шайба 8 Т | |
| 40 | 203068-1302170 | Кронштейн | |
| 41 | 205156 | Болт 2М12х1,25-6gx65 | |
| 42 | 6430-1302063 | Чашка | |
| 43 | 6430-1302124 | Втулка распорная | |
| 44 | 6430-1302060 | Подушка | |
| 45 | 6430-1302062 | Чашка | |
| 46 | 252007 | Шайба 12 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
