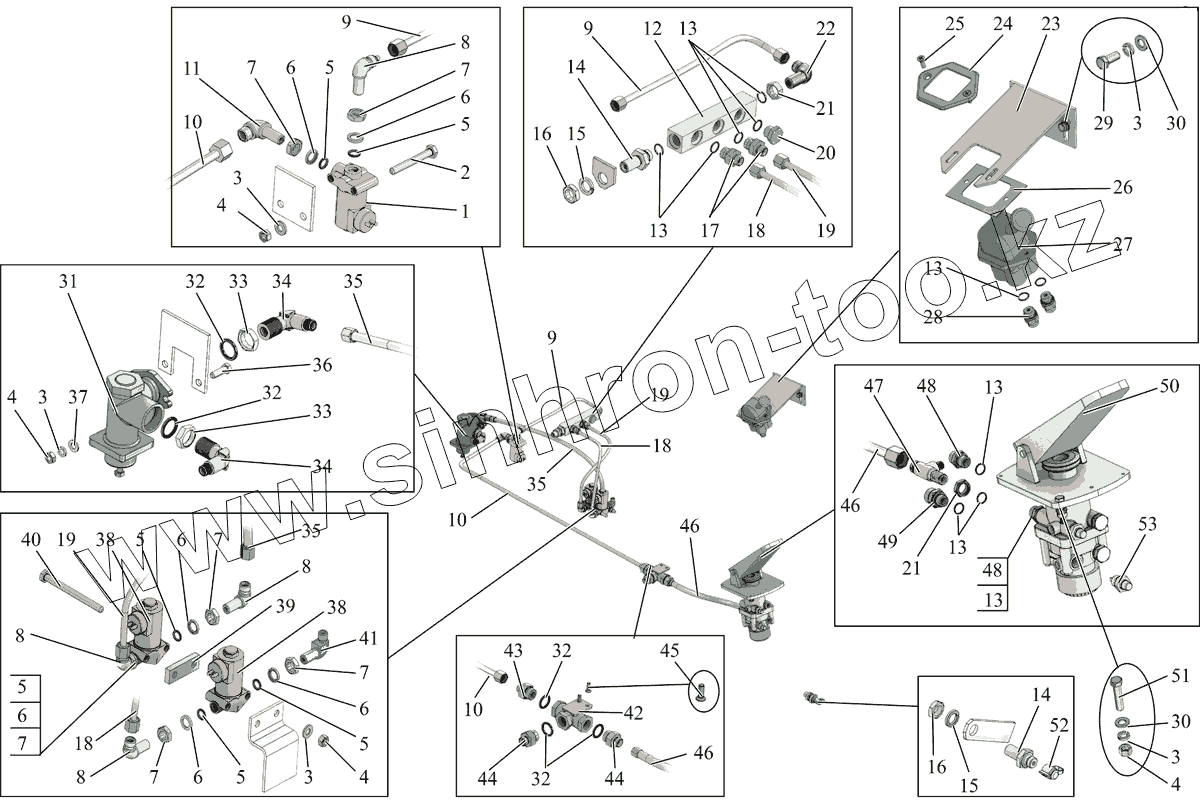

Каталог запасных частей к технике: АМАЗ МАЗ-231. Аппараты управления тормозами
1
2
3
3
3
3
3
4
4
4
4
5
5
5
5
5
5
6
6
6
6
6
6
7
7
7
7
7
7
8
8
8
8
9
9
9
10
10
10
11
12
13
13
13
13
13
13
14
14
15
15
16
16
17
18
18
18
19
19
19
20
21
21
22
23
24
25
26
27
27
28
29
30
30
31
31
32
32
32
32
33
33
34
34
34
35
35
35
36
37
38
38
38
39
40
41
42
43
44
44
45
46
46
46
47
48
48
49
50
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0486206104(BOSCH) | Клапан электромагнитный ASR | |
| 2 | 200271 | Болт М8-6gх60 | |
| 3 | 252135 | Шайба 8 Т | |
| 4 | 250510 | Гайка М8-6Н | |
| 5 | 010-014-25-2-3 | Кольцо | |
| 6 | 375542 | Шайба колпачковая 12х17 | |
| 7 | 374616 | Гайка М12х1,5-6Н | |
| 8 | 402823-01 | Угольник ввертной 8М12х1,5 | |
| 9 | 231062-3506152 | Трубопровод 8х1,5 | |
| 10 | 231062-3506176 | Трубопровод 10х1,5 | |
| 11 | 402833-01 | Угольник 10М12х1,5 | |
| 12 | 101-3506083 | Распределитель | |
| 13 | 014-018-25-2-3 | Кольцо | |
| 14 | 404418-10 | Штуцер ввертной У10М16х1,5 | |
| 15 | 252159 | Шайба 16Л | |
| 16 | 250636 | ГайкаМ16х1,5-6Н | |
| 17 | 404405-10 | Штуцер ввертной 8М16х1,5 | |
| 18 | 231062-3506143 | Трубопровод 8х1,5 | |
| 19 | 231062-3506142 | Трубопровод 8х1,5 | |
| 20 | 378520-10 | Пробка M16х1,5-6g | |
| 21 | 374639-10 | Гайка установочная М16х1,5-6Н | |
| 22 | 402824-01 | Угольник ввертной 8 М16х1,5 | |
| 23 | 231062-3504258 | Кронштейн | |
| 24 | 103-3537046 | Накладка | |
| 25 | 231608 | Винт 2М6-6gх22 | |
| 26 | 103-3537047 | Уплотнитель | |
| 27 | 961.723.001.0 | Кран стояночного тормоза | |
| 27 | DPM61A | Кран стояночного тормоза | |
| 28 | 404408-10 | Штуцер ввертной 10М16х1,5 | |
| 29 | 201456 | Болт М8-6gх20 | |
| 30 | 252038 | Шайба 8 | |
| 31 | 475.010.011.0 | Клапан ограничения давления | |
| 31 | DB1116 | Клапан ограничения давления | |
| 32 | 021-025-25-2-3 | Кольцо | |
| 33 | 374640-10 | Гайка М22х1,5-6Н | |
| 34 | 402825 | Угольник ввертной 8М22х1,5 | |
| 34 | 402825-01 | Угольник ввертной 8М22х1,5 | |
| 35 | 231062-3506144 | Трубопровод 8х1,5 | |
| 36 | 201458 | Болт М8-6gх25 | |
| 37 | 252005 | Шайба 8 | |
| 38 | КЭМ-16-20 | Клапан электромагнитный | |
| 38 | АДЮИ.453644.008 | Клапан электромагнитный | |
| 39 | 103-3537052 | Проставка | |
| 40 | 200279 | Болт М8-6gх100 | |
| 41 | 402845 | Угольник ввертной 6М12х1,5 | |
| 42 | 64221-3562010 | Клапан двухмагистрапьный | |
| 43 | 404409-10 | Штуцер ввертной 10М22х1,5 | |
| 44 | 404412-10 | Штуцер ввертной 12М22х1,5 | |
| 45 | ВинтDIN7981-SТ6,3х25-С-Н | Винт | |
| 46 | 231062-3506191 | Трубопровод 12х1,5 | |
| 47 | 403150-01 | Тройник ввертной L12-6-М16х1,5 | |
| 48 | 404411-10 | Штуцер ввертной 12М16х1,5 | |
| 49 | 404413-10 | Штуцер ввертной 16М16х1,5 | |
| 50 | 461.317.001.0 | Кран тормозной рабочиxтормозов | |
| 51 | 200263 | Болт М8-6gх35 | |
| 52 | 101-3515422 | Колпачок защитный | |
| 53 | 4410441020 | Датчик давления |
