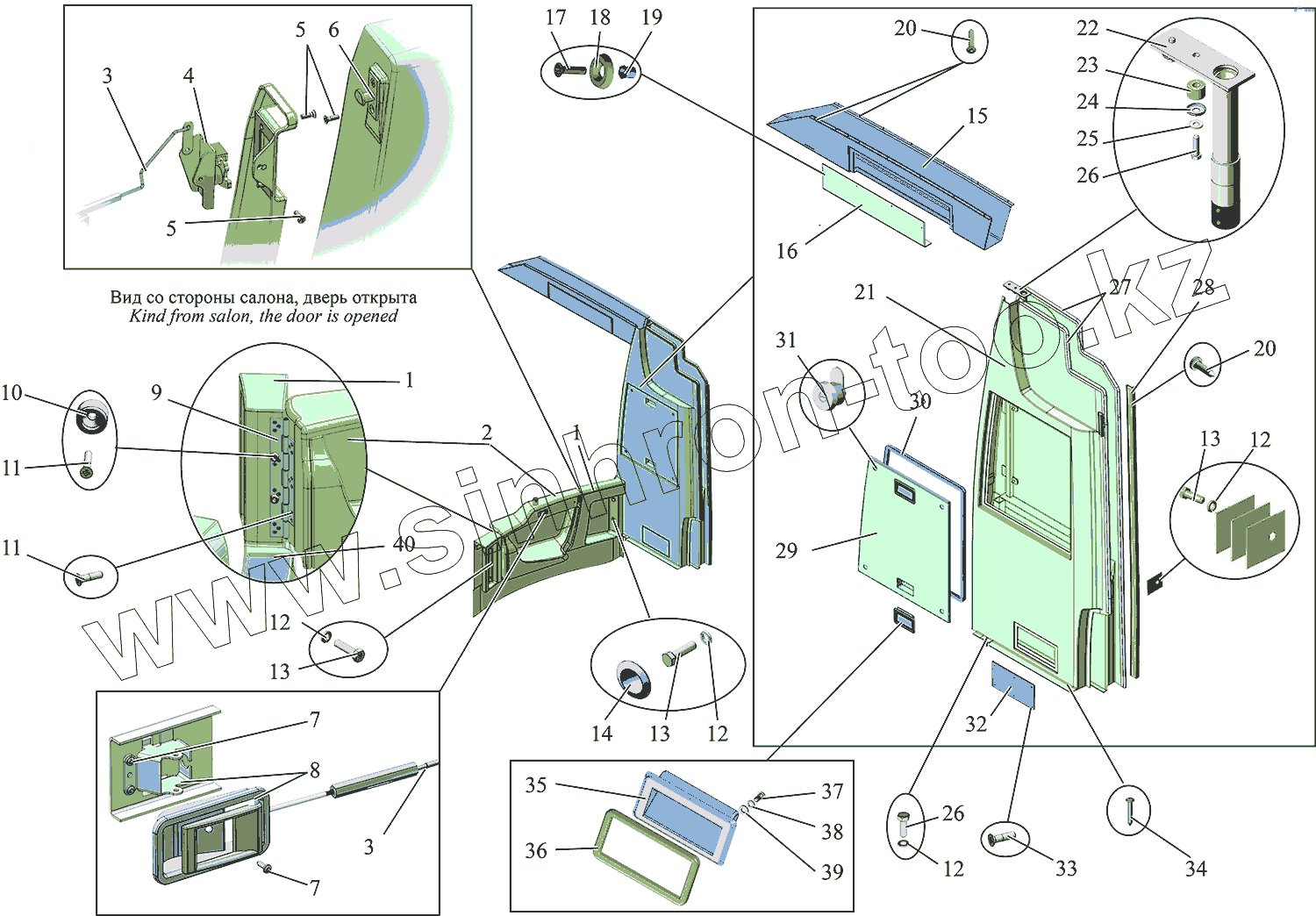

Каталог запасных частей к технике: АМАЗ МАЗ-215. Установка перегородки 203176-7800010
1
1
2
3
3
4
5
5
6
7
7
8
9
10
11
11
12
12
12
12
13
13
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 203176-7810300 | 203176-7810300 | Перегородка низкая | |
| 1 | 203176-7810316 | Стенка | |
| 2 | 203176-7810308 | Дверь | |
| 3 | 203176-7810699 | Тяга | |
| 4 | 6000663 | Замок левый | |
| 5 | 231608 | Винт 2М6-6gх22 | |
| 6 | 6000664 | Фиксатор | |
| 7 | ВинтDIN7981ST3,5x13-C-H | Винт DIN 7981 ST 3,5x13-C-H | |
| 8 | 6020540 | Механизм аварийного открывания | |
| 9 | 203176-7810685 | Петля | |
| 10 | 101-6106222 | Буфер | |
| 11 | 233042 | Bинт 2М5-6gх20 | |
| 12 | 252135 | Шайба 8 Т | |
| 13 | 401028 | Винт М8-6gх30 | |
| 14 | 500-5301225-10 | Заглушка | |
| 15 | 203065-7810410-10 | Стенка | |
| 16 | 203065-7810412-10 | Стенка | |
| 17 | 233042 | Bинт 2М5-6gх20 | |
| 18 | 101-6105020 | Прижим | |
| 19 | 9484536 | Гайка-заклепка W-948 4 М5 7х13SТ-А1Р | |
| 20 | ВинтDIN7982ST4,2x16-C-H | Винт DIN 7982 ST 4,2x16-C-H | |
| 21 | 203065-7810100 | Перегородка | |
| 22 | 203065-7810240 | Опора | |
| 23 | 500-1302139 | Подушка малая | |
| 24 | 5335-1302063 | Чашка малая | |
| 25 | 252038 | Шайба 8 | |
| 26 | 200263 | Болт М8-6gх35 | |
| 27 | 203065-7810435 | Уплотнитель | |
| 28 | 205069-7810480 | Накладка | |
| 29 | 203065-7810162 | Люк | |
| 30 | 203065-781500 | Прокладка | |
| 31 | 103-5702760-10 | Замок | |
| 32 | 203065-7810190 | Крышка люка | |
| 33 | ВинтDIN7982ST3,5x19-C-H | Винт DIN 7982 ST 3,5x19-C-H | |
| 34 | ВинтDIN7981ST6,3x38-C-H | Винт DIN 7981 ST 6,3x38-C-H | |
| 35 | 101-5604170 | Ручка | |
| 36 | 101-5604320 | Прокладка | |
| 37 | 233039-02 | Винт 2М5-6gх14 | |
| 38 | 252003 | Шайба 5 | |
| 39 | 252133 | Шайба 5Т | |
| 40 | 203176-7810473 | Облицовка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
