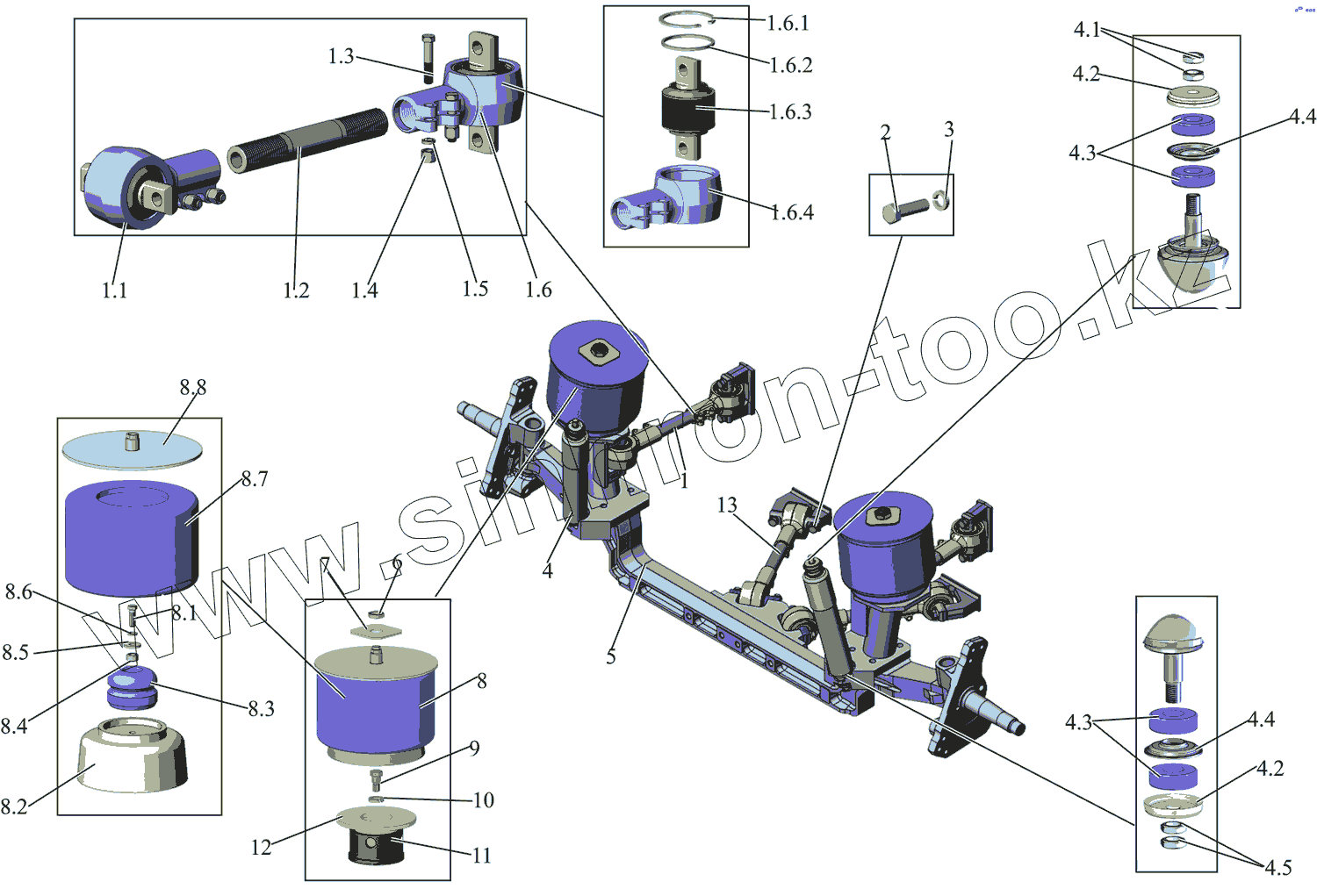

Каталог запасных частей к технике: АМАЗ МАЗ-215. Установка передней подвески
1
1.1
1.2
1.2
1.3
1.4
1.5
1.6
1.6.1
1.6.1
1.6.2
1.6.2
1.6.2
1.6.3
1.6.4
1.6.4
2
3
4
4.1
4.2
4.2
4.3
4.3
4.4
4.4
4.5
5
6
7
8
8.1
8.2
8.3
8.4
8.5
8.6
8.7
8.7
8.7
8.8
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 203065-2909014 | Штанга реактивная в сборе | |
| 1.1 | 101-2909021 | Головка | |
| 1.2 | 203065-2909019 | Труба | |
| 1.2 | 206060-2909019 | Труба | |
| 1.3 | 371781 | Болт M12x1,25-6gх60 | |
| 1.4 | 252137 | Шайба 12 ОТ | |
| 1.5 | 250689 | Гайка M12x1,25-6H | |
| 1.6 | 103002-2919021 | Головка левая | |
| 1.6.1 | 101-2909032 | Кольцо | |
| 1.6.1 | DIN472 | Кольцо 85 | |
| 1.6.2 | 101-2909034 | Кольцо | |
| 1.6.2 | 101-2909034-01 | Кольцо | |
| 1.6.2 | 101-2909034-02 | Кольцо | |
| 1.6.3 | 101-2909040 | Шарнир | |
| 1.6.4 | 101-2909022 | Головка | |
| 1.6.4 | 103002-2919022 | Головка штанги | |
| 2 | 372768-10 | Болт M18x1,5-6gx65 | |
| 3 | 252140 | Шайба 18ОТ | |
| 4 | 205068-2905006 | Амортизатор | |
| 4.1 | ГайкаM16x1,5-6H.5.016 | Гайка M16x1,5-6H.5.016 | |
| 4.2 | 103Т-2905696 | Шайба | |
| 4.3 | 103Т-2905692 | Подушка крепления амортизатора | |
| 4.4 | 103Т-2905695 | Чашка | |
| 4.5 | ГайкаM18x1,5-6H.5.016 | Гайка M18x1,5-6H.5.016 | |
| 5 | 4474085149 | Ось передняя | |
| 6 | 311527 | Гайка M30x1,5-6H | |
| 7 | 105-2924414 | Пластина | |
| 8 | 101-2924014 | Баллон пневматической подвески в сборе | |
| 8.1 | 201614 | Болт M14x1,5-6gx40 | |
| 8.2 | 101-2924678 | Поршень | |
| 8.3 | 101-2924026 | Буфер | |
| 8.4 | 101-2924028 | Втулка | |
| 8.5 | 252046-10 | Шайба 14 | |
| 8.6 | 252158 | Шайба 14Л | |
| 8.7 | V1E25-2 | Оболочка резино-кордная | |
| 8.7 | 1R1C390310 | Оболочка резино-кордная | |
| 8.7 | 661N | Оболочка резинокордная | |
| 8.8 | 101-2924033 | Фланец | |
| 9 | 203065-2924138 | Ограничитель | |
| 10 | 252143 | Шайба 24Т | |
| 11 | 203065-2924120 | Подставка | |
| 12 | 152-2924125 | Фланец | |
| 13 | 206060-2909014 | Штанга реактивная в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
