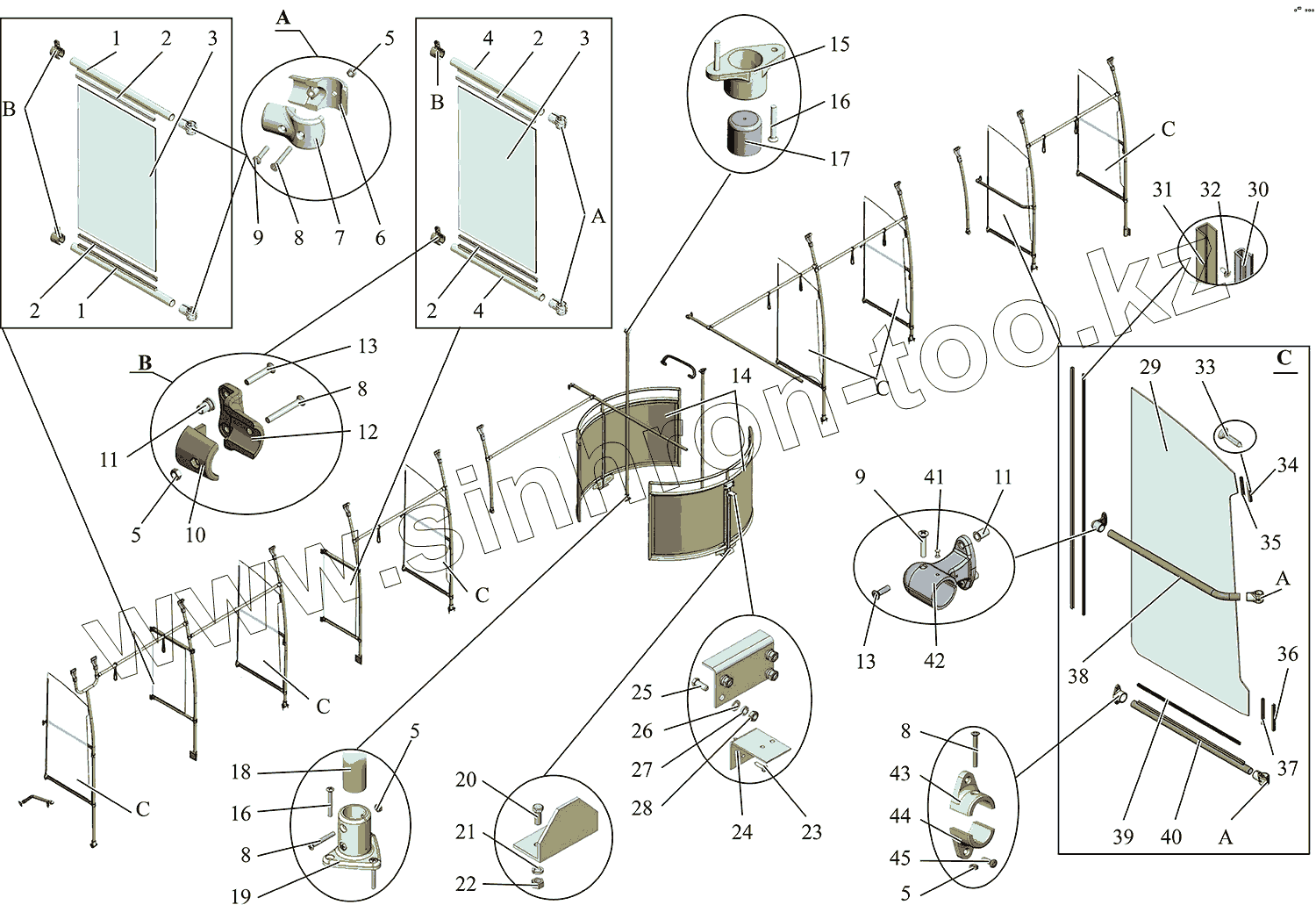

Каталог запасных частей к технике: АМАЗ МАЗ-215. Установка ограждений (справа)
1
1
2
2
2
2
3
3
4
4
5
5
5
5
6
7
8
8
8
8
9
9
10
11
11
12
13
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 215069-7811013 | Труба ограждения | |
| 2 | 103060-7811021 | Уплотнитель | |
| 3 | 103-7811181 | Стекло ограждения | |
| 4 | 215069-7811015 | Труба ограждения | |
| 5 | 250508 | Гайка М5-6Н | |
| 6 | 101-8202113 | Накладка | |
| 7 | 101-8202112 | Накладка | |
| 8 | 233077 | Винт 2М6-6gх45 | |
| 9 | 233071 | Винт 2М6-6gх30 | |
| 10 | 103060-7811202 | Накладка | |
| 11 | 9483615 | Гайка-заклёпка W-948 3М69х14,5 St-А1D | |
| 12 | 103060-7811201 | Накладка | |
| 13 | 233067 | Винт 2М6-6gх20 | |
| 14 | 105-8202501 | Ограждение | |
| 15 | 101-8202123 | Опора верхняя | |
| 16 | 373789 | Винт М6-6gх45 | |
| 17 | 101-8202124 | Втулка | |
| 18 | 101-8202150 | Поручень | |
| 19 | 101-8202102 | Опора напольная | |
| 20 | 201540 | Болт М12-6gх20 | |
| 21 | 252137 | Шайба 12 ОТ | |
| 22 | 250514 | Гайка М12-6Н | |
| 23 | ВинтDIN7981St6,3x25-C-H | Винт DIN 7981 St 6,3x25-C-H | |
| 24 | 105-8101310 | Кронштейн | |
| 25 | 201499 | Болт М10-6gх30 | |
| 26 | 252006 | Шайба 10 | |
| 27 | 252136 | Шайба 10 ОТ | |
| 28 | 250512 | Гайка М10-6Н | |
| 29 | 203T0M-7811181 | Стекло ограждения | |
| 30 | 203065-7811023 | Уплотнитель | |
| 31 | 203065-7811039 | Окантовка | |
| 32 | ВинтDIN7982St2,9x9,5-C-H | Винт DIN 7982 St 2,9x9,5-C-H | |
| 33 | ВинтDIN7982St3,5х19-С-Н | Винт | |
| 34 | 203065-7811043 | Окантовка | |
| 35 | 205068-7811053 | Уплотнитель | |
| 36 | 203065-7811041 | Окантовка | |
| 37 | 205068-7811051 | Уплотнитель | |
| 38 | 203T0M-7811014 | Труба | |
| 39 | 205068-7811021 | Уплотнитель | |
| 40 | 203TOM-7811015 | Труба ограждения | |
| 41 | ЗаклепкаDIN7337A3x12-Al-St-A1P | Заклепка | |
| 42 | 101-8202108 | Опора конечная | |
| 43 | 101-8202105 | Накладка | |
| 44 | 101-8202106 | Накладка | |
| 45 | 373788 | Винт М6-6gх22 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
