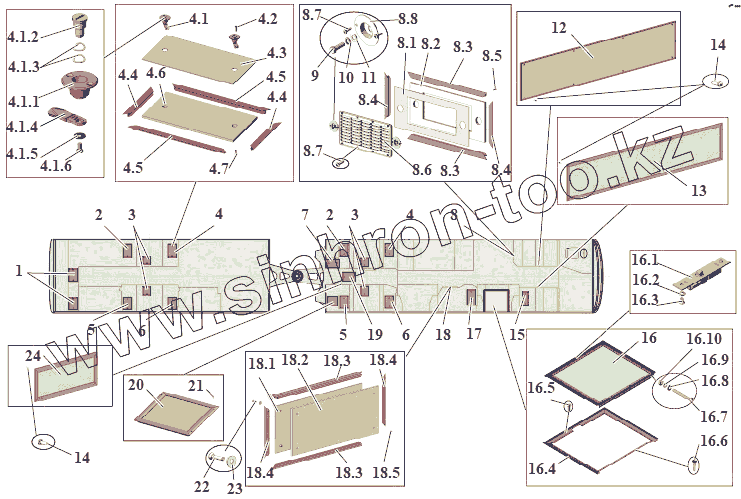

Каталог запасных частей к технике: АМАЗ МАЗ-215. Установка люков пола
1
2
2
3
3
4
4
4.1
4.1.1
4.1.2
4.1.3
4.1.4
4.1.5
4.1.6
4.2
4.3
4.4
4.4
4.5
4.5
4.6
4.7
5
5
6
6
7
8
8.1
8.2
8.3
8.3
8.4
8.4
8.5
8.6
8.7
8.7
8.8
9
10
11
12
13
14
14
15
16
16.1
16.2
16.3
16.4
16.5
16.6
16.7
16.8
16.9
16.10
17
18
18.1
18.2
18.3
18.3
18.4
18.4
18.5
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 203065-5113120 | Крышка люка | |
| 2 | 203065-5113241 | Крышка люка | |
| 3 | 203065-5113140 | Крышка люка | |
| 4 | 203065-5113221 | Крышка люка | |
| 4.1 | 103-5113900 | Замок | |
| 4.1.1 | 103-5113902 | Корпус | |
| 4.1.2 | 103-5113904 | Сердечник | |
| 4.1.3 | 103-5702768-10 | Пружина | |
| 4.1.4 | 103-5702766-10 | Язычок | |
| 4.1.5 | 252036 | Шайба 5 | |
| 4.1.6 | 373767 | Винт 2М5-6gх14 | |
| 4.2 | 248238 | Шуруп 2,4х18 | |
| 4.3 | 203065-5113104 | Облицовка | |
| 4.4 | 203065-5113106 | Накладка | |
| 4.5 | 203065-5113107 | Накладка | |
| 4.6 | 203065-5113102 | Панель | |
| 4.7 | ВинтDIN7982-St-4,2х13-С-Н | Винт DIN 7982-St-4,2х13-С-Н | |
| 5 | 203065-5113240 | Крышка люка | |
| 6 | 203065-5113220 | Крышка люка | |
| 7 | 215069-5113100 | Крышка люка | |
| 8 | 215069-5113260 | Крышка люка | |
| 8.1 | 215069-5113264 | Облицовка | |
| 8.2 | 215069-5113262 | Панель | |
| 8.3 | 215069-5113266 | Накладка | |
| 8.4 | 215069-5113268 | Накладка | |
| 8.5 | ВинтDIN7982-St-4,2x13-С-Н | Винт DIN 7982-St-4,2x13-С-Н | |
| 8.6 | 8132-4710022 | Решетка | |
| 8.7 | ВинтDIN7981-St-4,2x16-С-Н | Винт DIN 7981-St-4,2x16-С-Н | |
| 8.8 | 101-5113144 | Тарелка | |
| 9 | 201458 | Болт М8-6gх25 | |
| 10 | 252038 | Шайба 8 | |
| 11 | 252135 | Шайба 8 Т | |
| 12 | 103-5113710 | Крышка | |
| 13 | 103-5113700 | Крышка | |
| 14 | ВинтDIN7981-St-4,8x19-С-Н | Винт DIN 7981-St-4,8x19-С-Н | |
| 15 | 103-5113160 | Крышка люка | |
| 16 | 203065-8210100 | Рампа в сборе | |
| 16.1 | 101-5606100 | Замок | |
| 16.2 | 252133 | Шайба 5Т | |
| 16.3 | 220076 | Винт М5-6gх8 | |
| 16.4 | 203065-8210200 | Основание | |
| 16.5 | ВинтDIN7982-ST4.8х19С-Н | Винт DIN 7982-ST 4.8х19 С-Н | |
| 16.6 | ВинтDIN7982-ST4.2х13С-Н | Винт DIN 7982-ST 4.2х13 С-Н | |
| 16.7 | 233080 | Винт 2М6-6gх55 | |
| 16.8 | 252134 | Шайба 6Т | |
| 16.9 | 252004 | Шайба 6 | |
| 16.10 | 250508 | Гайка М5-6Н | |
| 17 | 103-5113300-10 | Крышка люка | |
| 18 | 215069-5113250 | Крышка люка | |
| 18.1 | 215069-5113254 | Облицовка | |
| 18.2 | 215069-5113252 | Панель | |
| 18.3 | 215069-5113258 | Накладка | |
| 18.4 | 215069-5113256 | Накладка | |
| 18.5 | ВинтDIN7982-St-4,2-13-С-Н | Винт | |
| 19 | 205068-5113120 | Крышка люка | |
| 20 | 215069-5113200 | Крышка люка | |
| 21 | ВинтDIN7983-St-4,2x25-С-Н | Винт DIN 7983-St-4,2x25-С-Н | |
| 22 | 5046-6801122 | Шайба | |
| 23 | 231668 | Винт 2М8-6gх30 | |
| 24 | 215069-5113280 | Крышка люка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
