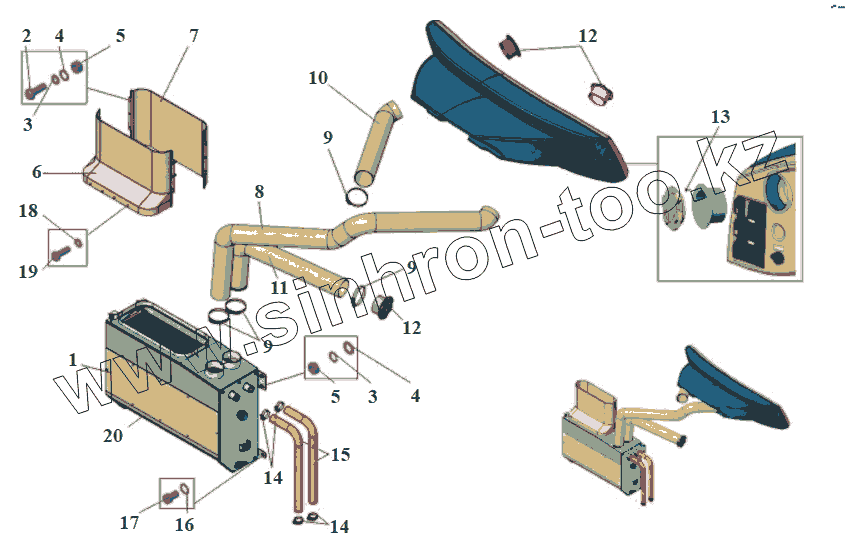

Каталог запасных частей к технике: АМАЗ МАЗ-215. Установка фронтального отопителя 203065-8100006

Тип техники

Марка

Модель

Схема

1

2

3

3

4

4

5

5

6

6

7

7

8

9

9

9

10

11

12

12

13

14

14

15

16

17

18

19

20

Позиция на иллюстрации	Заводской номер детали		Название детали
1	103065-8101002		Отопитель
2	220105		Винт М6-8gх16
3	252004		Шайба 6
4	252154		Шайба 6Л
5	250508		Гайка М5-6Н
6	103-8101701		Воздуховод
6	103060-8101701		Воздуховод
7	103-8101700		Воздуховод
7	103060-8101700		Воздуховод
8	203065-8101515		Рукав
9	64221-1303570		Хомут
10	203065-8101516		Рукав
11	152-8101516		Рукав
12	151-5302400		Сопло поворотное
13	ВинтDIN7982ST4,2x13-C-H		Винт DIN 7982 ST4,2x13-C-H
14	DIN3017-AS25-40W2-1		Хомут червячный
15	R1608		Патрубок гнутый
16	252155		Шайба 8Л
17	201454		Болт М8-6gх16
18	252002		Шайба 4
19	ВинтDIN7981SТ4,2х16-С-Н		Винт
20	152-8101517		Элемент фильтрующий
