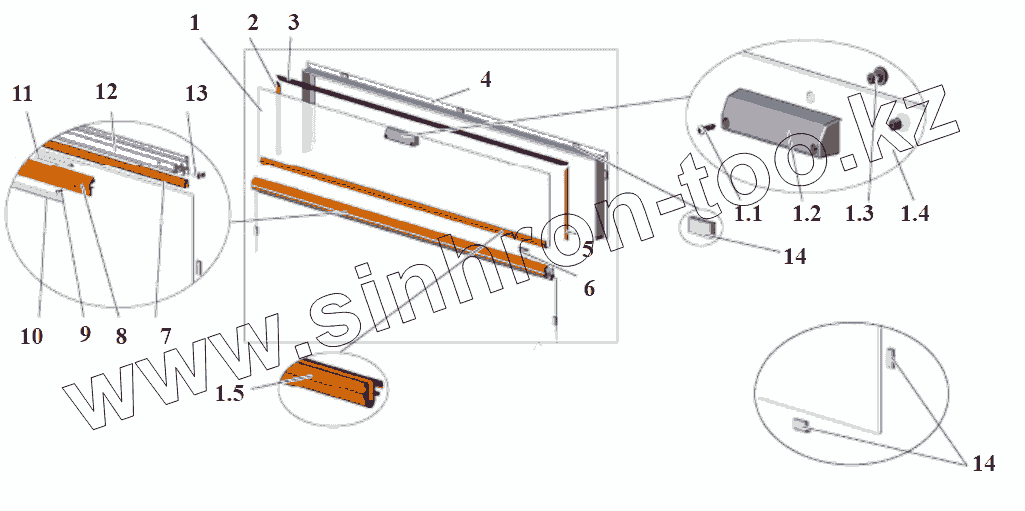

Каталог запасных частей к технике: АМАЗ МАЗ-215. Установка форточек
1
1
1
1.1
1.1
1.2
1.3
1.4
1.4
1.4
1.5
1.5
1.5
2
3
3
3
4
4
4
5
6
7
7
7
8
8
8
9
10
10
10
11
12
12
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 203065-5403160 | Форточка в сборе | |
| 1 | 206060-5403160 | Форточка в сборе | |
| 1 | 206060-5403280 | Форточка в сборе | |
| 1.1 | 240822 | Винт 4x25 | |
| 1.1 | ВинтDIN7981-ST4,2x25-C-H | Винт DIN 7981-ST 4,2x25-C-H | |
| 1.2 | 101-5403161 | Ручка форточки | |
| 1.3 | 101-5403162 | Гайка | |
| 1.4 | 203065-5403166 | Стекло форточки (1756x228) | |
| 1.4 | 206060-5403166 | Стекло форточки | |
| 1.4 | 206060-5403236 | Стекло форточки (1225х228) | |
| 1.5 | 203065-5403165 | Обойма стекла форточки | |
| 1.5 | 206060-5403165 | Обойма стекла форточки | |
| 1.5 | 206060-5403285 | Обойма стекла форточки | |
| 2 | 101-5403156 | Уплотнитель форточки правый | |
| 3 | 203065-5403155 | Уплотнитель форточки верхний | |
| 3 | 206060-5403155 | Уплотнитель форточки верхний | |
| 3 | 206060-5403225 | Уплотнитель форточки верхний | |
| 4 | 203065-5403170 | Рамка форточки | |
| 4 | 206060-5403170 | Рамка форточки | |
| 4 | 206060-5403290 | Рамка форточки | |
| 5 | 101-5403157 | Уплотнитель форточки левый | |
| 6 | 101-5403180 | Пружина форточки | |
| 7 | 203065-5403306 | Уплотнитель (профиль ПР-31 L=1764мм) | |
| 7 | 206060-5403306 | Уплотнитель | |
| 7 | 206060-5403307 | Уплотнитель (профиль ПР-31 L=1230мм) | |
| 8 | 203065-5403152 | Поперечина форточки упорная | |
| 8 | 206060-5403152 | Поперечина форточки упорная | |
| 8 | 206060-5403223 | Поперечина форточки упорная | |
| 9 | 220053 | Винт М4-6gх14 | |
| 10 | 203065-5403154 | Лента декоративная (профиль ПП-11 L=1764мм ) | |
| 10 | 206060-5403154 | Лента декоративная | |
| 10 | 206060-5403226 | Лента декоративная (профиль ПП-11 L=1230мм ) | |
| 11 | 101-5403153 | Упор форточки (профиль ПР-9 L=100мм) | |
| 12 | 203065-5403151 | Поперечина форточки нижняя | |
| 12 | 206060-5403151 | Поперечина форточки нижняя | |
| 12 | 206060-5403221 | Поперечина форточки нижняя | |
| 13 | ВинтDIN7982-SТ4,8х32-С-Н | Винт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
