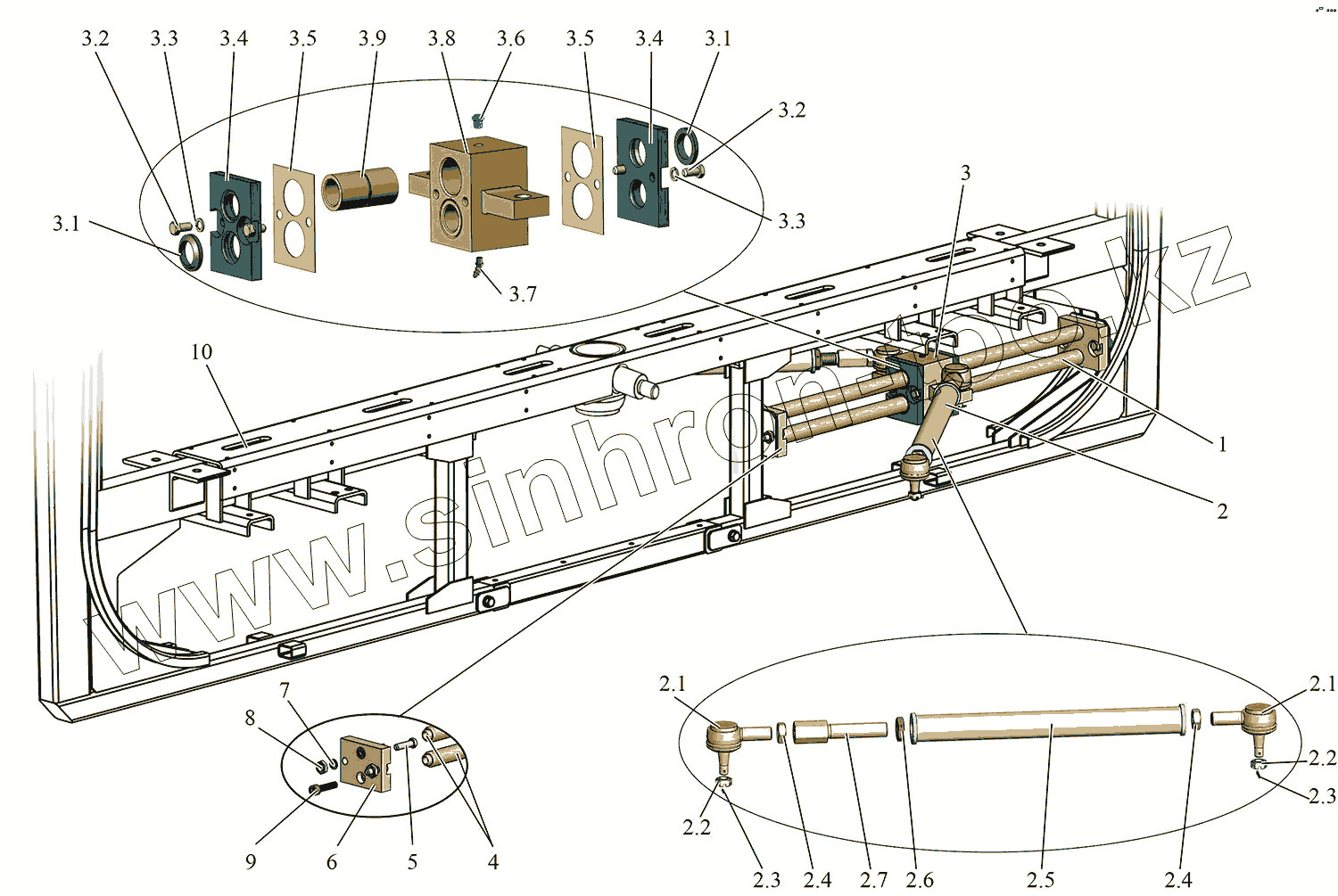

Каталог запасных частей к технике: АМАЗ МАЗ-215. Установка делителя 215069-2725001
1
2
2.1
2.1
2.2
2.2
2.2
2.3
2.3
2.4
2.4
2.5
2.6
2.7
3
3.1
3.1
3.2
3.2
3.3
3.3
3.4
3.4
3.5
3.5
3.6
3.7
3.8
3.9
4
5
6
7
8
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 215069-2725110 | Делитель | |
| 2 | 105-2725038 | Тяга | |
| 2.1 | 24-3003056 | Наконечник тяги рулевой трапеции | |
| 2.2 | 250978-П29 | Гайка М14х1,5-6Н | |
| 2.2 | 250978 | Гайка М14х1,5-6Н | |
| 2.3 | 258040 | Шплинт 3,2х25 | |
| 2.4 | 250563 | Гайка М18х1,5-6Н | |
| 2.5 | 105-2725040 | Тяга | |
| 2.6 | 105-2724140-10 | Гайка M20x1,5-6HLH | |
| 2.7 | 105-2725050 | Переходник | |
| 3 | 215069-2725015 | Делитель | |
| 3.1 | ЦГ70-280-3405120 | Грязесъемник | |
| 3.2 | 201454 | Болт М8-6gх16 | |
| 3.3 | 252155 | Шайба 8Л | |
| 3.4 | 105-2725028 | Крышка | |
| 3.5 | 105-2725030 | Прокладка | |
| 3.6 | 6422-3515006 | Клапан предохранительный | |
| 3.7 | 264030 | Масленка 2.3.45Ц6Хр | |
| 3.8 | 105-2725020 | Корпус | |
| 3.9 | 105-272502 | Втулка | |
| 4 | 215069-2725060 | Направляющая | |
| 5 | 201501 | Болт М10-6gх35 | |
| 6 | 215069-2725062 | Платик | |
| 7 | 252156 | Гайка М10-6Н | |
| 8 | 250512 | Гайка М10-6Н | |
| 9 | 401047 | Винт М10-6gх40 | |
| 10 | 215069-502001 | Рамка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
