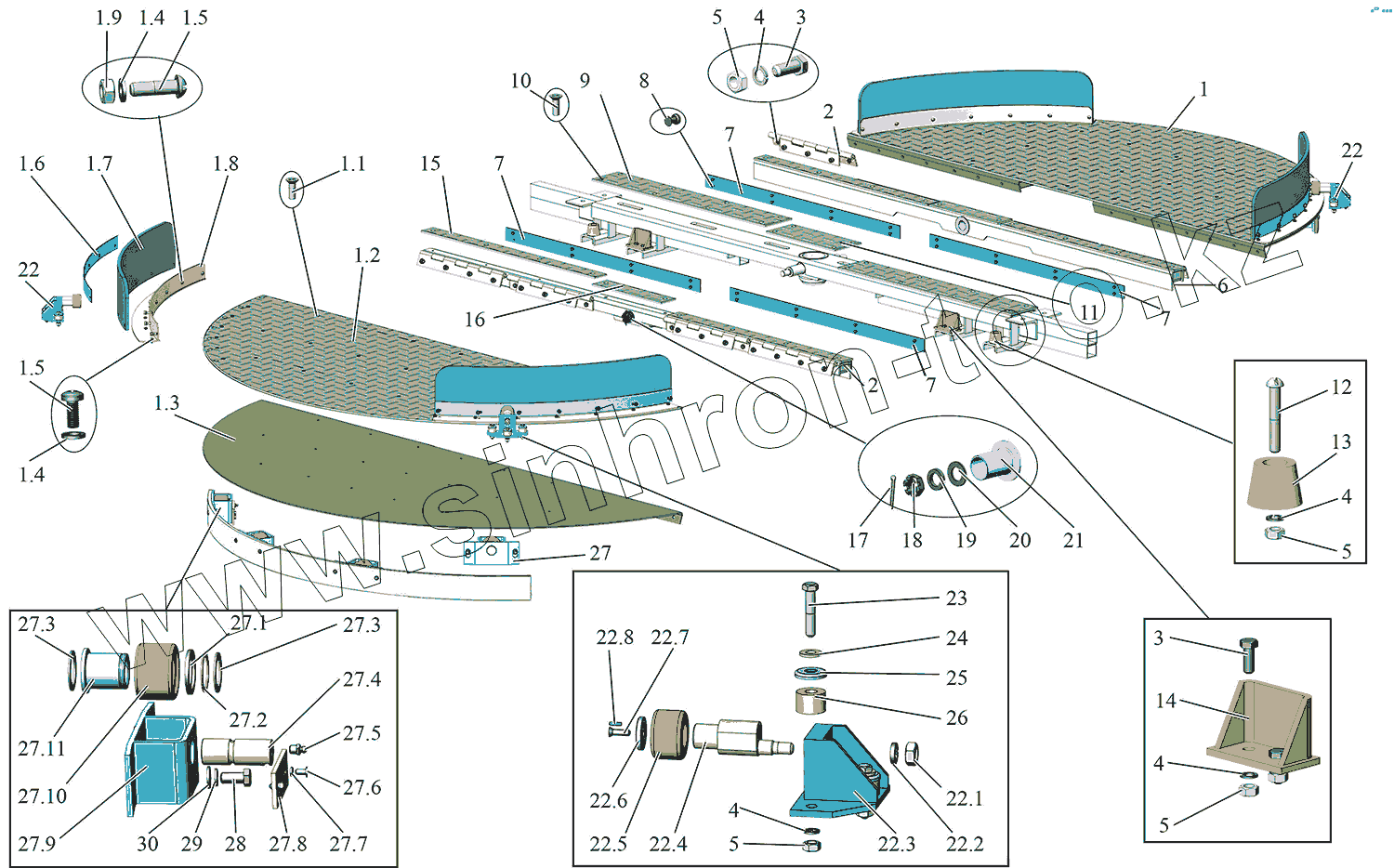

Каталог запасных частей к технике: АМАЗ МАЗ-215. Поворотный круг
1
1.1
1.2
1.3
1.4
1.4
1.5
1.5
1.6
1.7
1.8
1.9
2
2
3
3
4
4
4
4
5
5
5
5
6
7
7
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
22.1
22.2
22.3
22.4
22.5
22.6
22.7
22.8
23
24
25
26
27
27.1
27.2
27.3
27.3
27.4
27.5
27.6
27.7
27.8
27.9
27.10
27.11
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 105-5101900-10 | Плита поворотная, в сборе | |
| 1.1 | 231603 | Винт 2М6-6gх12 | |
| 1.2 | 105-5101930-10 | Плита | |
| 1.3 | 105-5101910-10 | Основание | |
| 1.4 | 252154 | Шайба 6Л | |
| 1.5 | 234657-10 | Винт 2М6-6gх20 | |
| 1.6 | 105-5101984 | Планка | |
| 1.7 | 105-5101980 | Ограждение | |
| 1.8 | 105-5101982 | Кронштейн | |
| 1.9 | 250508 | Гайка М5-6Н | |
| 2 | 105-5101950-10 | Петля | |
| 3 | 201456 | Болт М8-6gх20 | |
| 4 | 252155 | Шайба 8Л | |
| 5 | 250510 | Гайка М8-6Н | |
| 6 | 215069-5101901 | Опора | |
| 7 | 205068-5101946 | Прокладка | |
| 8 | DIN7337B5X12-Al-St-A1P | Заклепка | |
| 9 | 105-5101942-10 | Накладка | |
| 10 | 231604 | Винт 2М6-6gх14 | |
| 11 | 105-5101940-10 | Накладка | |
| 12 | 230176 | Винт 2М8-6gх50 | |
| 13 | 500А-8503186 | Прокладка борта | |
| 14 | 105-5101904-10 | Упор | |
| 15 | 105-5101944-10 | Накладка | |
| 16 | 205068-5101948 | Накладка | |
| 17 | 258056 | Шплинт 4х40 | |
| 18 | 251014 | Гайка М18х1,5-6Н | |
| 19 | 252140 | Шайба 18ОТ | |
| 20 | 252018 | Шайба 18 | |
| 21 | 205068-5101921 | Втулка | |
| 22 | 105-5101992-20 | Ролик | |
| 22.1 | 250512 | Гайка М10-6Н | |
| 22.2 | 252136 | Шайба 10 ОТ | |
| 22.3 | 105-5101993-10 | Кронштейн | |
| 22.4 | 105-5101999-20 | Эксцентрик | |
| 22.5 | 105-5101997-20 | Ролик | |
| 22.6 | 105-5101998-20 | Шайба концевая | |
| 22.7 | 231578 | Винт 2М5-6gх12 | |
| 22.8 | 258598 | Штифт 3х10 | |
| 23 | 200271 | Болт М8-6gх60 | |
| 24 | 2520387 | Шайба 8 | |
| 25 | 5335-1302063 | Чашка малая | |
| 26 | 500-1302139 | Подушка малая | |
| 27 | 105-5101953 | Ролик, в сборе | |
| 27.1 | 105-5101959 | Кольцо | |
| 27.2 | 5336-3501040 | Стопор кулака | |
| 27.3 | 376222 | Шайба | |
| 27.4 | 105-5101961 | Ось | |
| 27.5 | 264020 | Масленка 1.3.Ц6Хр | |
| 27.6 | 201416 | Болт М6-6gх12 | |
| 27.7 | 252134 | Шайба 6Т | |
| 27.8 | 105-5101966 | Оседержатель | |
| 27.9 | 105-5101970 | Кронштейн | |
| 27.10 | 105-5101955 | Ролик | |
| 27.11 | 105-5101957 | Втулка | |
| 28 | 201538 | Болт М12-6gх25 | |
| 29 | 252157 | Шайба 12Л | |
| 30 | 252007 | Шайба 12 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
