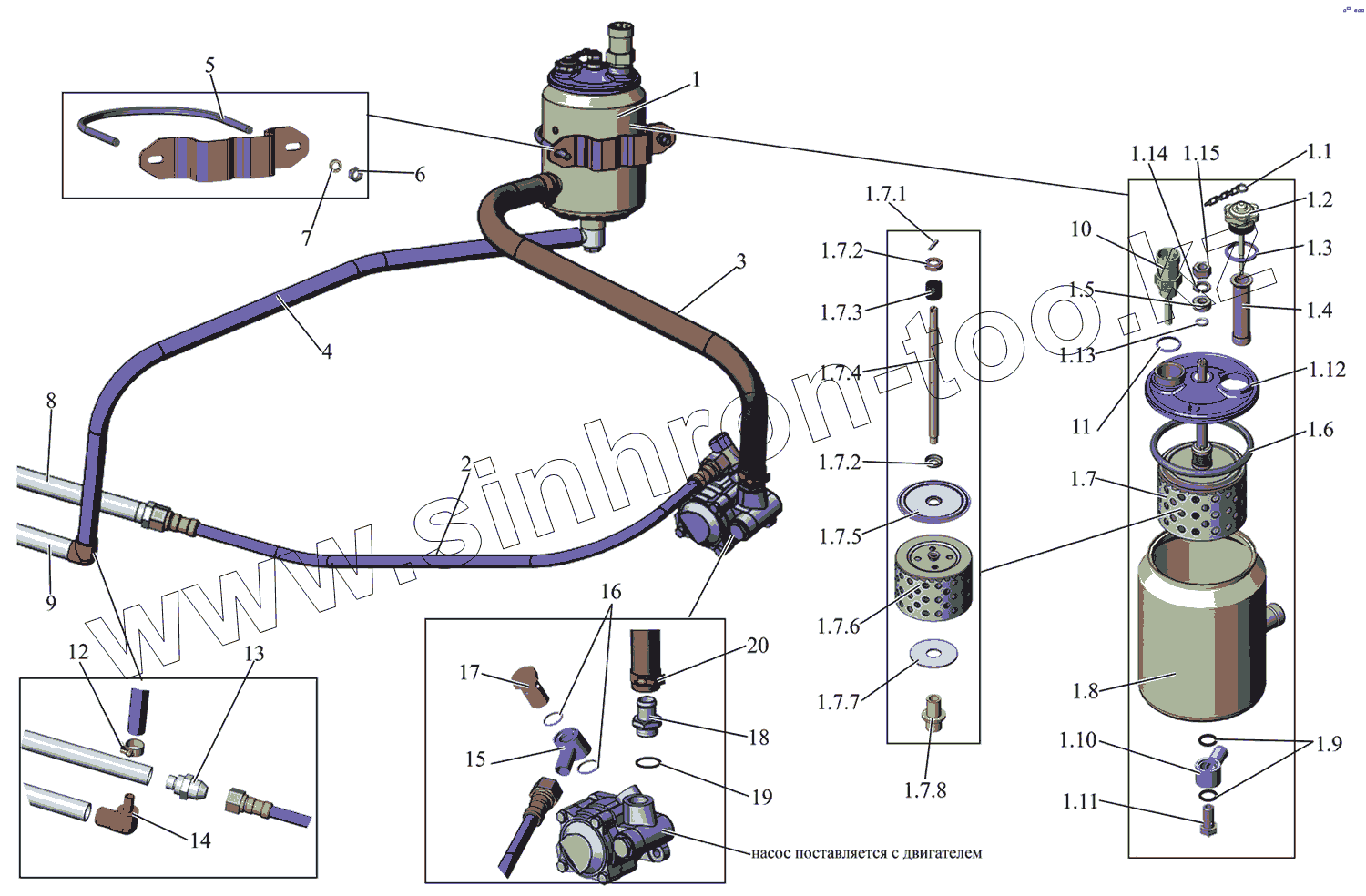

Каталог запасных частей к технике: АМАЗ МАЗ-215. Hасос, масляный бак, клапан и трубопроводы рулевого управления

Тип техники

Марка

Модель

Схема

1.1

1.2

1.3

1.4

1.5

1.6

1.7

1.7.1

1.7.2

1.7.3

1.7.4

1.7.5

1.7.6

1.7.7

1.7.8

1.8

1.9

1.10

1.11

1.12

1.13

1.14

1.15

Позиция на иллюстрации	Заводской номер детали	Название детали
1	152-3410008-60	Бак масляный
1.1	200-1103080	Цепочка
1.2	5336-3410071-01	Пробка
1.3	023-028-30-2-3	Кольцо
1.4	5336-3410082-01	Фильтр заливной
1.5	5336-3410029	Шайба
1.6	500А-3410032	Прокладка
1.7	5336-3410051	Фильтр с клапаном в сборе
1.7.1	258025	Шплинт 2,5х20
1.7.2	5336-3410112	Колпачок упорный
1.7.3	543-1713042	Пружина
1.7.4	5336-3410053	Штырь
1.7.5	5336-3410104	Клапан
1.7.6	5336-3410190	Элемент фильтрующий
1.7.7	5336-3410056	Прокладка
1.7.8	5336-3410094	Опора
1.8	Корпус	Корпус
1.9	021-025-25-2-3	Кольцо
1.10	5336-3408018	Наконечник
1.11	5336-3408031	Болт приводной
1.12	5336-3410020	Крышка
1.13	010-015-30-2-3	Кольцо
1.14	252156	Гайка М10-6Н
1.15	250512	Гайка М10-6Н
2	5335-3408009-10	Шланг
3	205068-3408082	Шланг 25х35
4	205068-3408083	Шланг 14х23
5	5336-3403021	Хомут
6	250510	Гайка М8-6Н
7	252135	Шайба 8 Т
8	205068-3408096	Трубопровод
9	103066-3408100	Трубопровод
10	8.240.06.5012.00.000	Датчик гидросигнализатора ДГС-М-501-24-01
10	ЦИКС407722.002-01	Датчик гидросигнализатора ДГС-М-501-24-01
11	023-028-30-2-3	Кольцо
12	DIN3017AL16-25W2-1	Хомут червячный DIN 3017 AL 16-25 W2-1
13	404364	Штуцер
14	402752	Угольник
15	64221-3408016	Наконечник
16	018-022-25-2-3	Кольцо
17	64221-3408017	Болт приводной
18	152-3407220-60	Фланец всасывающий
19	376291	Шайба
20	DIN3017AL25-40W2-1	Хомут червячный DIN 3017 AL 25-40 W2-1

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
