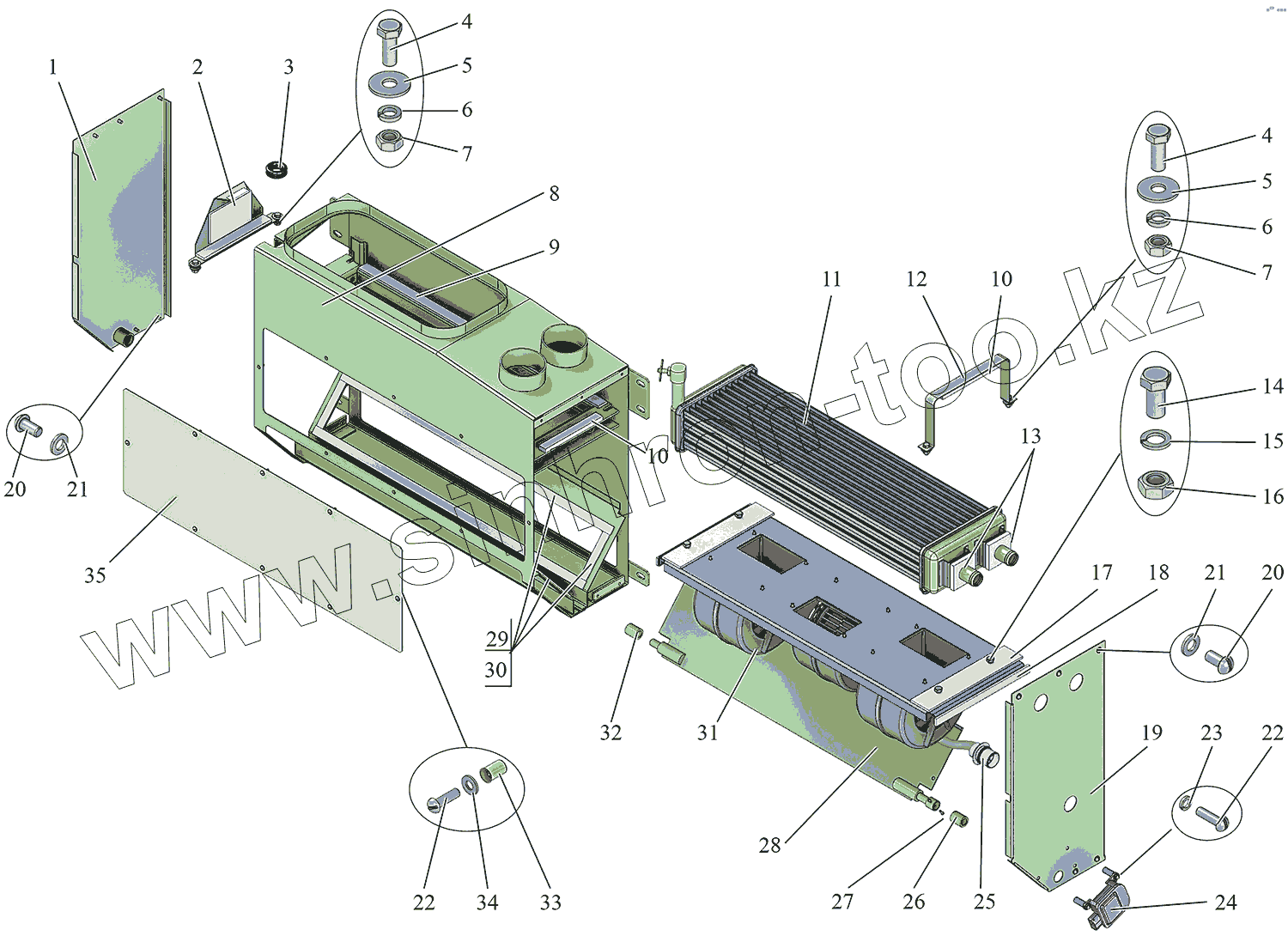

Каталог запасных частей к технике: АМАЗ МАЗ-215. Фронтальный отопитель 103065-8101002
1
2
3
4
4
5
5
6
6
7
7
8
9
10
10
11
11
11
12
13
14
15
16
17
18
19
20
20
21
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 103-8101465-20 | Стенка | |
| 2 | 103-8101434-10 | Кронштейн | |
| 3 | 500-3724042 | Втулка | |
| 4 | 201418 | Болт М6-6gх16 | |
| 5 | 252037 | Шайба 6 | |
| 6 | 252134 | Шайба 6Т | |
| 7 | 250508 | Гайка М5-6Н | |
| 8 | 103-8101460 | Корпус | |
| 9 | 103-8101500 | Уплотнитель | |
| 10 | 103-8101496 | Прокладка | |
| 11 | 103Ш-8101060-20 | Радиатор отопителя | |
| 11 | ЛР103.8101060-20 | Радиатор отопителя | |
| 11 | 12103-8101060-20 | Радиатор отопителя | |
| 12 | 103-8101449-10 | Обечайка | |
| 13 | СПЛЭН-3004 | Уплотнитель | |
| 14 | 201454 | Болт М8-6gх16 | |
| 15 | 252155 | Шайба 8Л | |
| 16 | 250510 | Гайка М8-6Н | |
| 17 | 103-8101499 | Уплотнитель | |
| 18 | 103-8101498 | Уплотнитель | |
| 19 | 103065-8101481 | Стенка | |
| 20 | 220077 | Винт М5-6gх10 | |
| 21 | 252003 | Шайба 5 | |
| 22 | 220053 | Винт М4-6gх14 | |
| 23 | 252132 | Шайба 4 ОТ | |
| 24 | 132801141 | Мотор-редуктор | |
| 25 | 103-3701446-11 | Установка электрооборудования отопителя | |
| 26 | 103065-8101484 | Втулка | |
| 27 | ВинтМ3-6gх10 | Винт М3-6gх10 | |
| 28 | 103065-8101470 | Заслонка | |
| 29 | 103-8101502 | Уплотнитель | |
| 30 | 103-8101501 | Уплотнитель | |
| 31 | 103000-8101446-11 | Блок вентиляторный | |
| 32 | 103-8101484-20 | Втулка | |
| 33 | 9174 | Гайка-заклепка М4 | |
| 34 | 252002 | Шайба 4 | |
| 35 | 103-8101504 | Крышка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
