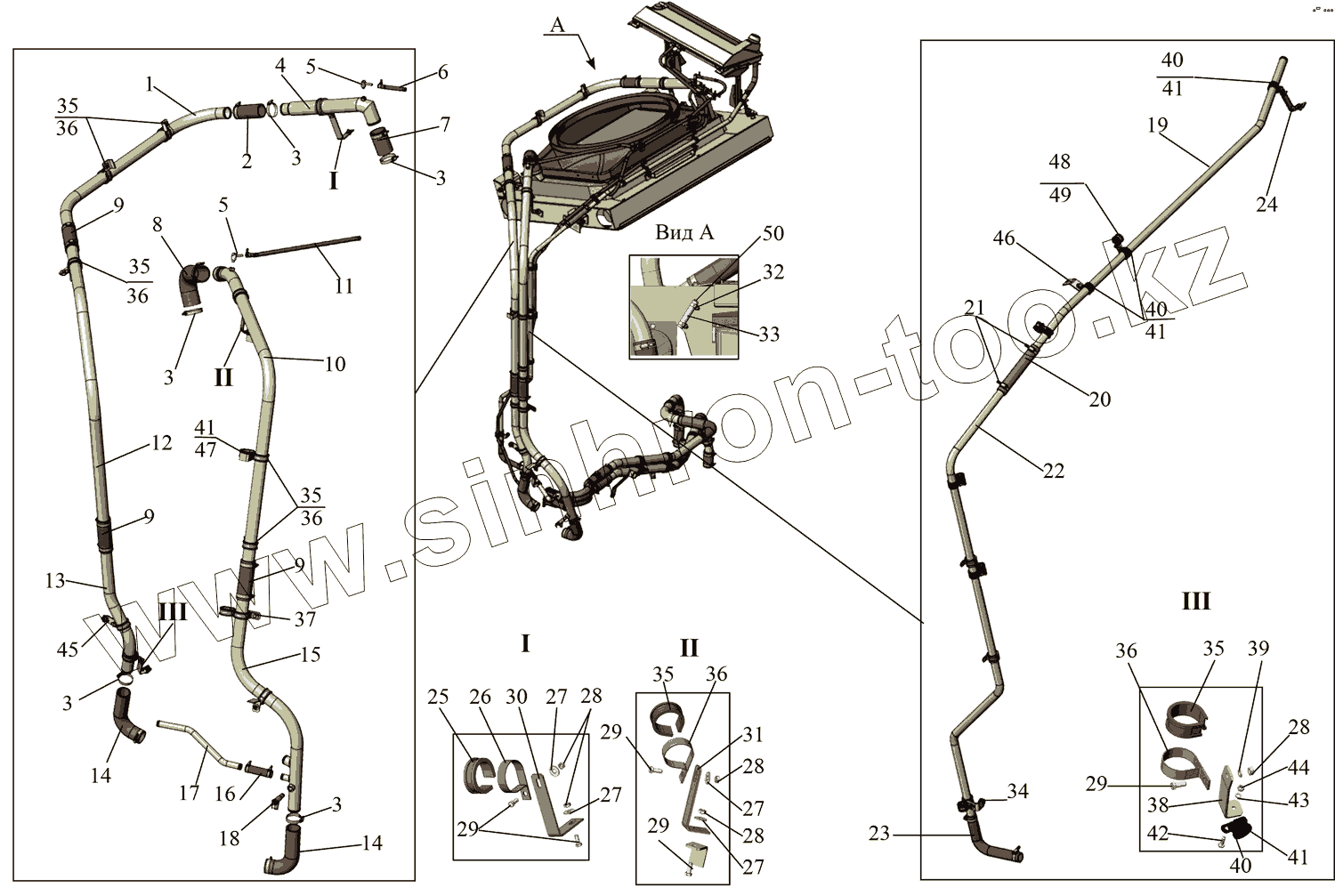

Каталог запасных частей к технике: АМАЗ МАЗ-215. Cистема охлаждения (лист 1)
1
2
3
3
3
3
3
4
5
5
6
7
8
8
9
9
9
10
11
12
13
14
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
27
27
28
28
28
28
29
29
29
29
30
31
32
33
34
35
35
35
35
35
36
36
36
36
36
37
38
39
40
40
40
41
41
41
41
42
43
44
45
46
47
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 215069-1303081 | Патрубок | |
| 2 | 205069-1303027 | Шланг | |
| 3 | DIN3017AS50-70W2-1 | Хомут червячный | |
| 4 | 215069-1303030 | Патрубок | |
| 5 | 4370-1303336 | Угольник | |
| 6 | 231062-1303012 | Шланг | |
| 7 | 107469-1303029 | Шланг | |
| 8 | 270003239SicoRubena | Патрубок угловой 60 | |
| 8 | MAZ270003239Leyland | Патрубок угловой 60 | |
| 9 | 205069-1303028 | Шланг | |
| 10 | 215069-1303040 | Патрубок | |
| 11 | 203068-1402082 | Шланг | |
| 12 | 205069-1303082 | Патрубок | |
| 13 | 215069-1303083 | Патрубок | |
| 14 | 270003238SicoRubena | Патрубок угловой 50 | |
| 14 | MAZ270003238Leyland | Патрубок угловой 50 | |
| 15 | 215069-1303050 | Патрубок | |
| 16 | 215069-1303023 | Шланг | |
| 17 | 215069-1303086 | Трубопровод | |
| 18 | ВС11-8101010 | Кран сливной | |
| 19 | 215069-1303084 | Трубопровод | |
| 20 | 205069-1303023 | Шланг | |
| 21 | DIN3017AS25-40W2-1 | Хомут | |
| 22 | 215069-1303085 | Трубопровод | |
| 23 | MAZM25-BSH90/150/150 | Патрубок угловой | |
| 24 | 215069-1303007 | Кронштейн | |
| 25 | 103-1302163 | Прокладка | |
| 26 | 401898 | Кляммер | |
| 27 | 252038 | Шайба 8 | |
| 28 | 250510 | Гайка М8-6Н | |
| 29 | 201456 | Болт М8-6gх20 | |
| 30 | 215069-1303006 | Кронштейн | |
| 31 | 215069-1303005 | Кронштейн | |
| 32 | DIN3017AL12-20W2-1 | Хомут | |
| 33 | 205069-1303010 | Шланг | |
| 34 | 251050-1303300 | Кронштейн | |
| 35 | 206067-1302164 | Прокладка | |
| 36 | 206060-1303112 | Кляммер | |
| 37 | 215069-1303004 | Кронштейн | |
| 38 | 215069-1303002 | Кронштейн | |
| 39 | 252135 | Шайба 8 Т | |
| 40 | 64221-3724631 | Хомут | |
| 41 | 64227-3506026 | Прокладка | |
| 42 | 201420 | Болт М6-6gх20 | |
| 43 | 252134 | Шайба 6Т | |
| 44 | 250508 | Гайка М5-6Н | |
| 45 | 215069-1303003 | Кронштейн | |
| 46 | 215069-1303008 | Кронштейн | |
| 47 | 64221-3724637 | Хомут | |
| 48 | 64221-3724630 | Хомут | |
| 49 | 64227-3506029 | Прокладка | |
| 50 | 107469-1303064 | Заглушка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
