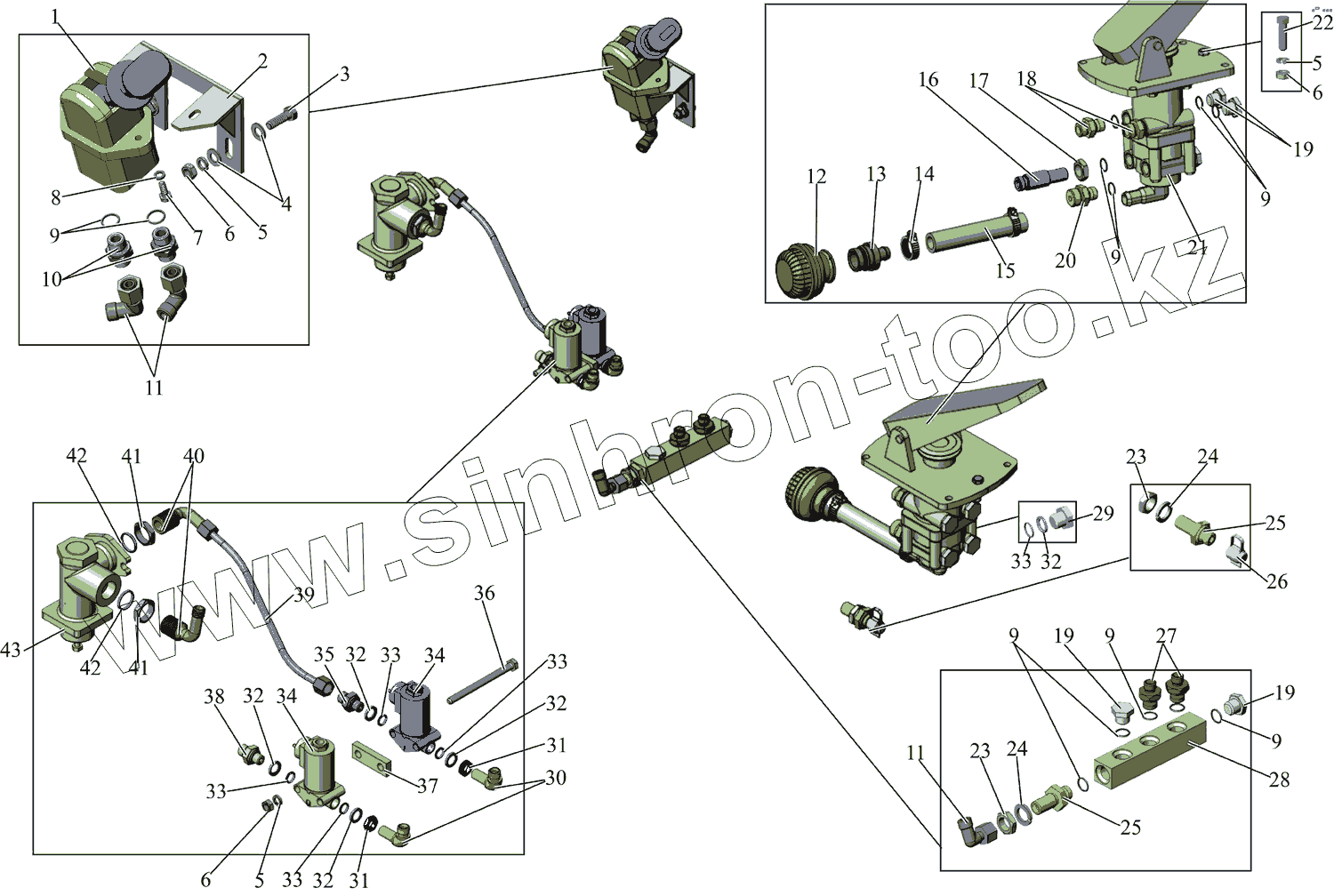

Каталог запасных частей к технике: АМАЗ МАЗ-215. Блок управления тормозами
1
1
2
3
4
5
5
5
6
6
6
7
8
9
9
9
9
9
9
10
11
11
12
12
13
14
15
16
17
18
19
19
19
20
21
22
23
23
24
24
25
25
26
27
28
29
30
31
31
32
32
32
32
32
33
33
33
33
33
34
34
35
36
37
38
39
40
40
41
41
42
42
43
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | DPM61A | Кран стояночного тормоза | |
| 1 | 961.723.001.0 | Кран стояночного тормоза | |
| 2 | 203065-3504258 | Кронштейн | |
| 3 | 201458 | Болт М8-6gх25 | |
| 4 | 252005 | Шайба 8 | |
| 5 | 252135 | Шайба 8 Т | |
| 6 | 250510 | Гайка М8-6Н | |
| 7 | 201418 | Болт М6-6gх16 | |
| 8 | 252134 | Шайба 6Т | |
| 9 | 014-018-25-2-3 | Кольцо | |
| 10 | 404408 | Штуцер ввертной 10М16х1,5 | |
| 11 | 103-3506121 | Угольник привертной 10 | |
| 12 | SIL68А | Глушитель | |
| 12 | 432.407.070.0 | Глушитель | |
| 13 | 544020-3506400 | Штуцер | |
| 14 | DIN3017АL20-32W2-1 | Хомут | |
| 15 | 103-3506401 | Патрубок дренажный | |
| 16 | 403150-01 | Тройник ввертной L12-6-М16х1,5 | |
| 17 | 374639-10 | Гайка установочная М16х1,5-6Н | |
| 18 | 404411-10 | Штуцер ввертной 12М16х1,5 | |
| 19 | 378520-10 | Пробка M16х1,5-6g | |
| 20 | 404413-10 | Штуцер ввертной 16М16х1,5 | |
| 21 | МВ4766-К006570 | Кран тормозной рабочих тормозов. | |
| 22 | 200263 | Болт М8-6gх35 | |
| 23 | 250636 | ГайкаМ16х1,5-6Н | |
| 24 | 252159 | Шайба 16Л | |
| 25 | 404418-10 | Штуцер ввертной У10М16х1,5 | |
| 26 | 101-3515422 | Колпачок защитный | |
| 27 | 404405-10 | Штуцер ввертной 8М16х1,5 | |
| 28 | 101-3506083 | Распределитель | |
| 29 | 378513 | Пробка М12х1,5-6g | |
| 30 | 402823-01 | Угольник ввертной 8М12х1,5 | |
| 31 | 374616 | Гайка М12х1,5-6Н | |
| 32 | 375542 | Шайба колпачковая 12х17 | |
| 33 | 010-014-25-2-3 | Кольцо | |
| 34 | КЭМ-16.20 | Клапан электромагнитный | |
| 35 | 404403 | Штуцер ввертной 8М12х1,5 | |
| 36 | 200279 | Болт М8-6gх100 | |
| 37 | 103-3537052 | Проставка | |
| 38 | 404400 | Штуцер 6М10х1 | |
| 39 | 203065-3506144 | Трубопровод 8х1,5 L=350 mm | |
| 40 | 402825 | Угольник ввертной 8М22х1,5 | |
| 40 | 402825-01 | Угольник ввертной 8М22х1,5 | |
| 41 | 374640-10 | Гайка М22х1,5-6Н | |
| 42 | 021-025-25-2-3 | Кольцо | |
| 43 | 475.010.011.0 | Клапан ограничения давления | |
| 43 | DB1116 | Клапан ограничения давления |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
