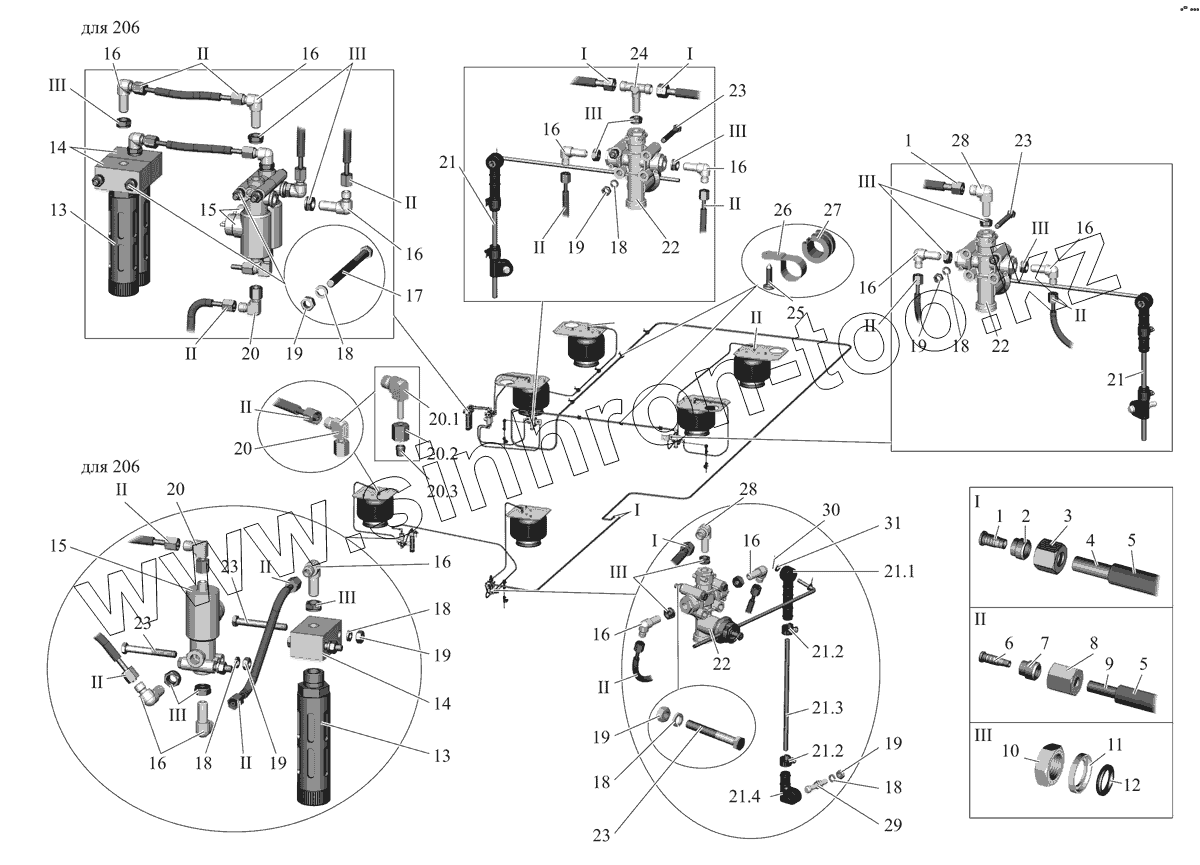

Каталог запасных частей к технике: АМАЗ МАЗ-206/226. Установка трубопроводов пневмоподвески 206060-2900018

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
4
5
5
6
7
8
9
10
11
12
13
13
14
14
15
15
16
16
16
16
16
16
16
16
16
16
16
17
18
18
18
18
18
18
18
19
19
19
19
19
19
19
20
20
20
20.1
20.1
20.2
20.3
21
21
21.1
21.2
21.2
21.3
21.4
22
22
22
23
23
23
23
23
24
24
25
25
26
27
28
28
29
30
31
Позиция на иллюстрации Заводской номер детали Название детали
1 402411 Ниппель 10х1,5
2 403802 Муфта зажимная 10
3 405647 Гайка стяжная 10
4 Трубка Трубка полиамидная 6
5 Трубка Трубка полиамидная 6
6 402409 Ниппель 6х1
7 403800 Муфта зажимная 6
8 405622 Гайка стяжная 6
9 Трубка Трубка полиамидная 6
10 374616 Гайка М12х1,5-6Н
11 375542 Шайба колпачковая 12х17
12 010-014-25-2-3 Кольцо
13 9520GRU-3/4-B Дроссель выхлопной
14 103-2935035 Переходник
15 4721717000 Клапан электромагнитный
16 402845 Угольник ввертной 6М12х1,5
17 200279 Болт М8-6gх100
18 252135 Шайба 8 Т
19 250510 Гайка М8-6Н
20 103-3506117 Угольник привертной 6
20.1 402818 Угольник привертной 6
20.1 402818-01 Угольник
20.2 405622 Гайка стяжная 6
20.3 403809 Муфта врезная 6
21 103-2935027 Тяга регулятора
21.1 6422-3533065 Муфта
21.2 DIN3017АL12-20W2-1 Хомут
21.3 54327-2935028 Тяга
21.4 54321-3533065 Муфта
22 SV1470 Кран уровня пола
23 200271 Болт М8-6gх60
24 403141 Тройник ввертной Т10-М12х1,5
24 403141-01 Тройник ввертной 10М 12х1,5
25 5-18-Ц-1 Винт 5-18-Ц-1
25 DIN7981-ST4,8х19-С-Н Винт
26 64221-3724630 Хомут
27 64227-3506026 Прокладка
28 402833-01 Угольник 10М12х1,5
29 6422-3533024 Ось
30 258003 Шплинт 1,6х20
31 252004 Шайба 6
