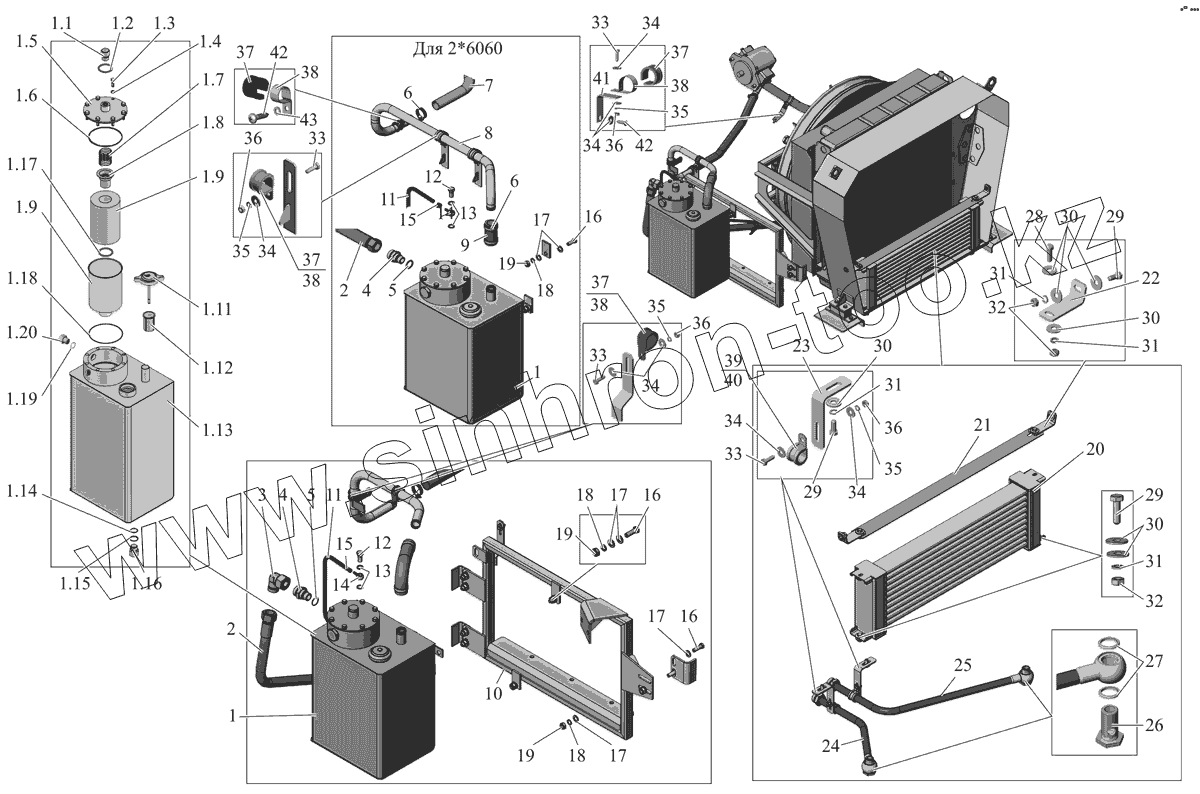

Каталог запасных частей к технике: АМАЗ МАЗ-206/226. Установка систтемы гидропривода вентилятора 206068-1300030

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1.1
1.2
1.3
1.4
1.5
1.6
1.7
1.8
1.9
1.9
1.10
1.11
1.12
1.13
1.14
1.15
1.16
1.16
1.17
1.18
1.19
1.20
2
2
3
4
4
5
5
6
6
7
8
8
9
9
10
11
11
11
12
12
12
13
13
13
14
14
15
15
15
16
16
16
16
17
17
17
17
18
18
18
19
19
19
20
21
22
23
24
25
26
27
28
29
29
29
30
30
30
30
31
31
31
31
32
32
33
33
33
33
34
34
34
34
34
34
35
35
35
35
36
36
36
36
37
37
37
37
38
38
38
38
39
40
41
42
42
43
Позиция на иллюстрации Заводской номер детали Название детали
1 103H-1308032-65 Бак маслянный
1.1 378520 Пробка М16х1,5
1.2 013-017-25-2-3 Кольцо
1.3 201458 Болт М8-6gх25
1.4 252135 Шайба 8 Т
1.5 103-1308046 Фланец
1.6 543-1101089-02 Прокладка
1.7 103-1308052 Пружина
1.8 260-1017050 Клапан перепускной
1.9 260-1017060 Элемент фильтрующий
1.9 261-1017060 Элемент фильтрующий
1.10 103-1308061 Стакан
1.11 103-1308102 Крышка бака
1.12 5551-8608111 Фильтр заливной
1.13 103H-1308034-65 Корпус
1.14 021-025-25-2-3 Кольцо
1.15 375545 Шайба колпачковая 22х2,7
1.16 378609 Пробка М22х1,5-6g
1.16 378609-10 Пробка М22х1,5-6g
1.17 040-048-46-2-3 Кольцо
1.18 105-110-25-2-3 Кольцо
1.19 019-022-19-2-3 Кольцо
1.20 107-1308302-65 Пробка М16х1,5-6g
2 DN20-LF-M30x2-L-1350 Шланг
3 103070-1308350 Переходник
4 107-1308304-65 Переходник
5 019-022-19-2-3 Кольцо
6 DIN3017-AS25-40W2-1 Хомут червячный
7 206068-1308120 Шланг
8 206060-1308130 Патрубок
8 206068-1308130 Патрубок
9 103H-1308053-65 Шланг
9 103-8101600 Патрубок гнутый
10 206068-1308175 Рамка
11 04.27199-1004 Шланг отводящий
11 0PO23570503 Шланг отводящий
12 06.78340-0105 Болт
12 РО23570506 Болт
13 06.56631-0105 Шайба
13 РО23570502 Шайба
14 06.78200-0202 Штуцер
14 РО23570507 Штуцер
15 06.67128-0702 Хомут
15 PO00080129 Хомут
16 201497 Болт М10-6gх25
16 201499 Болт М10-6gх30
17 252006 Шайба 10
18 252156 Гайка М10-6Н
19 250512 Гайка М10-6Н
20 107-1308205-65 Охладитель масла
21 107-1308024-65 Стяжка
22 206000-1308025 Кронштейн
23 206000-1308320 Пластина
24 206000-1308316 Трубка сливная
25 206000-1308315 Трубка напорная
26 103-1308295-62 Стяжка
27 025-029-25-2-3 Кольцо
28 201458 Болт М8-6gх25
29 201456 Болт М8-6gх20
30 252038 Шайба 8
31 252155 Шайба 8Л
32 250510 Гайка М8-6Н
33 201420 Болт М6-6gх20
34 252037 Шайба 6
35 252154 Шайба 6Л
36 250508 Гайка М5-6Н
37 64221-3506027 Прокладка
38 64221-3724631 Хомут
39 64221-3506026 Прокладка
40 64221-3724630 Хомут
41 251-1308327-50 Кронштейн
42 DIN7981-ST6,3x25-C-H Винт
43 252004 Шайба 6
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
