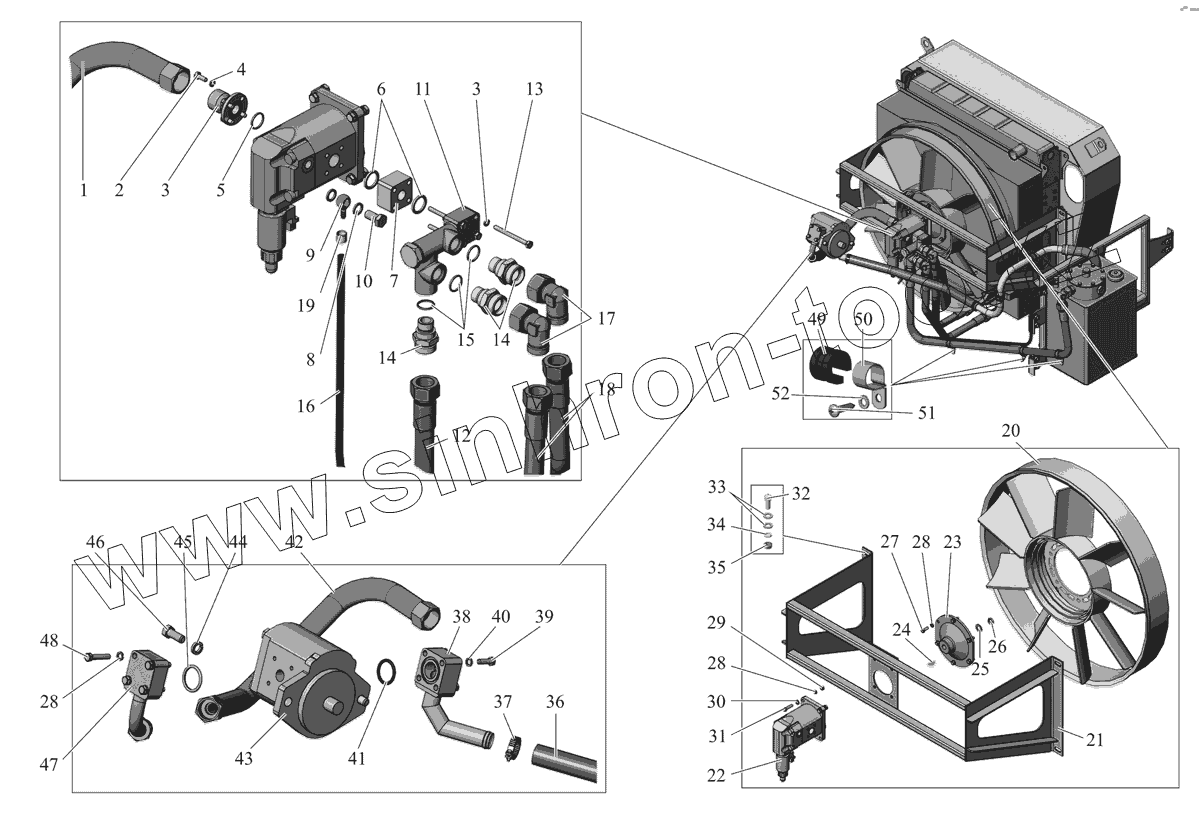

Каталог запасных частей к технике: АМАЗ МАЗ-206/226. Установка систтемы гидропривода вентилятора 206068-1300030
1
1
2
3
3
4
5
6
7
8
8
9
9
10
10
11
12
13
14
14
15
16
16
17
18
19
19
20
20
21
22
22
22
23
23
24
25
26
27
28
28
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
42
43
44
45
46
47
48
49
50
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | PО23570504 | Шланг напорный | |
| 1 | 06.54095-4457 | Шланг напорный | |
| 2 | 201458 | Болт М8-6gх25 | |
| 3 | 252134 | Шайба 6Т | |
| 4 | 251-1308076-50 | Фланец | |
| 5 | 021-025-25-2-3 | Кольцо | |
| 6 | 025-029-25-2-3 | Кольцо | |
| 7 | 107065-1308299 | Проставка | |
| 8 | 06.56631-0105 | Шайба | |
| 8 | РО23570502 | Шайба | |
| 9 | 06.78200-0202 | Штуцер | |
| 9 | РО23570507 | Штуцер | |
| 10 | 06.78340-0105 | Болт | |
| 10 | РО23570506 | Болт | |
| 11 | 107-1308300-65 | Клапан перепускной | |
| 12 | DN20-LF-M30x2-L-1350 | Шланг | |
| 13 | 200222 | Болт М6-6gх65 | |
| 14 | 107-1308304-65 | Переходник | |
| 15 | 019-022-19-2-3 | Кольцо | |
| 16 | 04.27199-1004 | Шланг отводящий | |
| 16 | PО23570503 | Шланг отводящий | |
| 17 | 103070-1308350 | Переходник | |
| 18 | DN20-LF-M30x2-L-580 | Шланг | |
| 19 | 06.67128-0702 | Хомут | |
| 19 | PО00080129 | Хомут | |
| 20 | A9062050406 | Вентилятор | |
| 20 | 8221231 | Вентилятор | |
| 21 | 206000-1308016-10 | Кронштейн крыльчатки | |
| 22 | 81.06660.6058 | Гидромотор | |
| 22 | 511725021 | Гидромотор | |
| 22 | 511725028 | Гидромотор | |
| 23 | 107-1308023-65 | Ступица | |
| 23 | 107-1308023-66 | Ступица | |
| 24 | DIN6888-3x5 | Шпонка | |
| 25 | DIN128A12-FSt | Шайба | |
| 26 | DIN936M12x1,5-m-06 | Гайка | |
| 27 | 201454 | Болт М8-6gх16 | |
| 28 | 252135 | Шайба 8 Т | |
| 29 | 250510 | Гайка М8-6Н | |
| 30 | 252005 | Шайба 8 | |
| 31 | 201460 | Болт М8-6gх30 | |
| 32 | 201497 | Болт М10-6gх25 | |
| 33 | 252006 | Шайба 10 | |
| 34 | 252136 | Шайба 10 ОТ | |
| 35 | 250512 | Гайка М10-6Н | |
| 36 | 206068-1308120 | Шланг | |
| 37 | DIN3017-AS25-40W2-1 | Хомут червячный | |
| 38 | 206068-1308082 | Фланец всасывающий | |
| 39 | 370819 | Болт М8-6gх45 | |
| 40 | 252155 | Шайба 8Л | |
| 41 | 036-040-25-2-3 | Кольцо | |
| 42 | 06.54095-4457 | Шланг напорный | |
| 42 | PО23570504 | Шланг напорный | |
| 43 | 510725058 | Насос | |
| 44 | 030-034-25-2-3 | Кольцо | |
| 45 | 252137 | Шайба 12 ОТ | |
| 46 | 371777 | Болт М12x1,5-6gх30 | |
| 47 | 206068-1308076 | Фланец | |
| 48 | 201464 | Болт М8-6gх40 | |
| 49 | 64221-3506028 | Прокладка | |
| 50 | 64221-3724633 | Хомут | |
| 51 | 252004 | Шайба 6 | |
| 52 | DIN7981-ST6,3x25-C-H | Винт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
