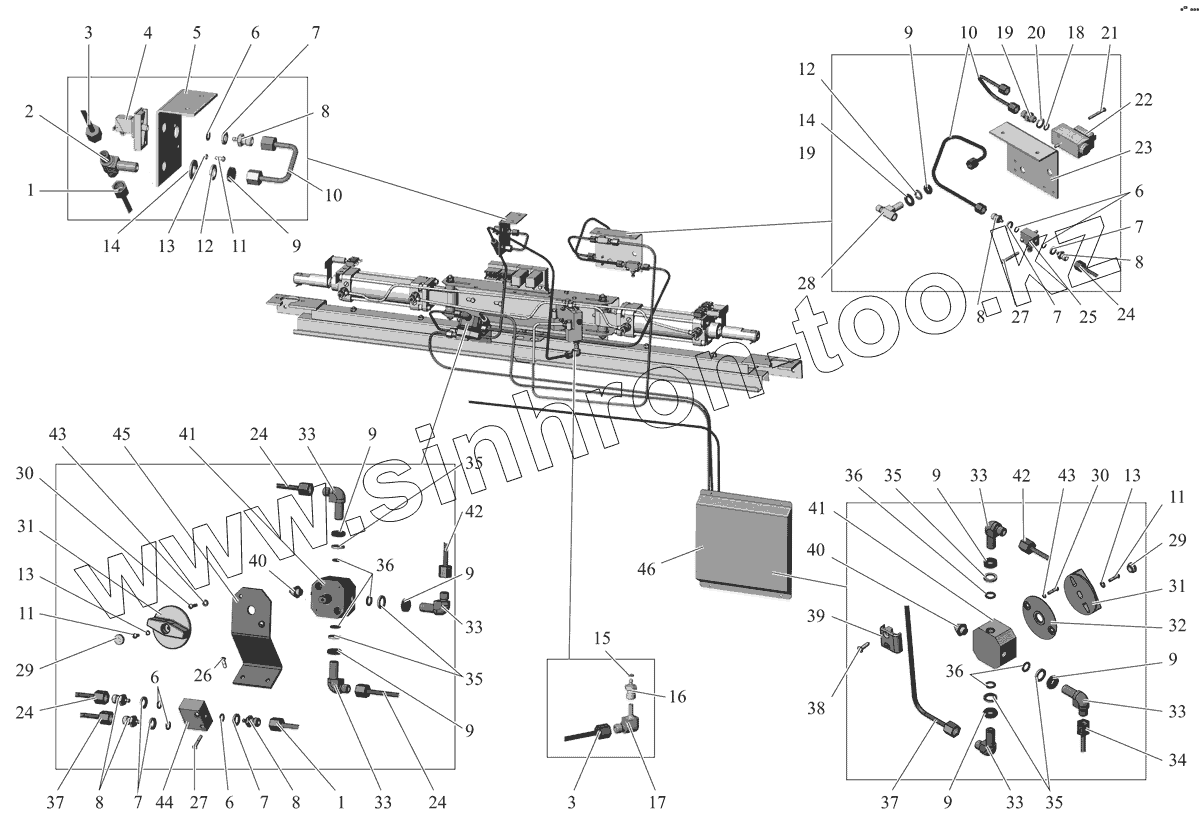

Каталог запасных частей к технике: АМАЗ МАЗ-206/226. Пневмоаппаратура дверей (задняя дверь) 203065-6100011
1
1
2
3
3
4
4
5
6
6
6
6
7
7
7
7
7
8
8
8
8
8
9
9
9
9
9
9
9
9
10
10
11
11
11
12
12
13
13
13
14
14
15
16
17
18
19
19
20
21
22
22
23
24
24
24
24
25
25
26
27
27
28
29
29
30
30
31
31
32
33
33
33
33
33
33
34
35
35
35
35
36
36
36
37
37
38
39
40
40
41
41
41
42
42
43
43
44
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 101-6108149 | Трубопровод 6x1 | |
| 2 | 403196 | Тройник | |
| 3 | 152-6108162 | Трубопровод | |
| 4 | PE-1/8-1N | Датчик давления | |
| 4 | PM11-NА | Реле давления | |
| 5 | 103062-6109033 | Кронштейн | |
| 6 | 008-011-19-2-3 | Кольцо | |
| 7 | 375541 | Шайба колпачковая 10х15 | |
| 8 | 404388 | Штуцер | |
| 9 | 374616 | Гайка М12х1,5-6Н | |
| 10 | 152-6108160 | Трубопровод | |
| 11 | 220051 | ВинтМ4-6gх10 | |
| 12 | 252157 | Шайба 12Л | |
| 13 | 252132 | Шайба 4 ОТ | |
| 14 | 252007 | Шайба 12 | |
| 15 | 004-007-19-2-2 | Кольцо | |
| 16 | 404387 | Штуцер | |
| 17 | 402818-01 | Угольник | |
| 18 | 010-015-30-2-2 | Кольцо | |
| 19 | 104-1108234-21 | Переходник | |
| 20 | 375543 | Шайба колпачковая 14х19 | |
| 21 | 220090 | Винт М5-6gх40 | |
| 22 | PEV-1/4-SC-OD | Датчик давления | |
| 22 | PM11-NС | Реле давления | |
| 23 | 103062-6109029 | Кронштейн | |
| 24 | 152-6108163 | Трубопровод | |
| 25 | RFU482-1/8 | Пневмодроссель | |
| 25 | GR-1/8-B | Дроссель с обратным клапаном | |
| 26 | DIN7981-ST-4,8x19-C-H | Винт | |
| 27 | 220057 | Винт М4-6gх22 | |
| 28 | 403197 | Тройник | |
| 29 | 151-5402804 | Вставка | |
| 30 | 220054 | Винт М4-6gх16 | |
| 31 | 101-6109038 | Ручка | |
| 32 | 101-6109034 | Прокладка | |
| 33 | 402845 | Угольник ввертной 6М12х1,5 | |
| 34 | 152-6108171 | Трубопровод | |
| 35 | 375542 | Шайба колпачковая 12х17 | |
| 36 | 010-014-25-2-3 | Кольцо | |
| 37 | 152-6108169 | Трубопровод | |
| 38 | DIN7982-ST-4,8x19-C-H | Винт | |
| 39 | 101-6109030 | Хомут | |
| 40 | 236-570000 | Глушитепь шума | |
| 41 | 242-220000 | Пневмораспределитель | |
| 41 | 8637.61.08.100 | Пневмораспределитель | |
| 42 | 101-6108155 | Трубопровод | |
| 43 | 252002 | Шайба 4 | |
| 44 | OS-1/8-B | Клапан перекидной | |
| 44 | SCS-668-06 | Клапан автоматический | |
| 45 | 203065-6109030 | Кронштейн | |
| 46 | 203065-6109052 | Крышка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
