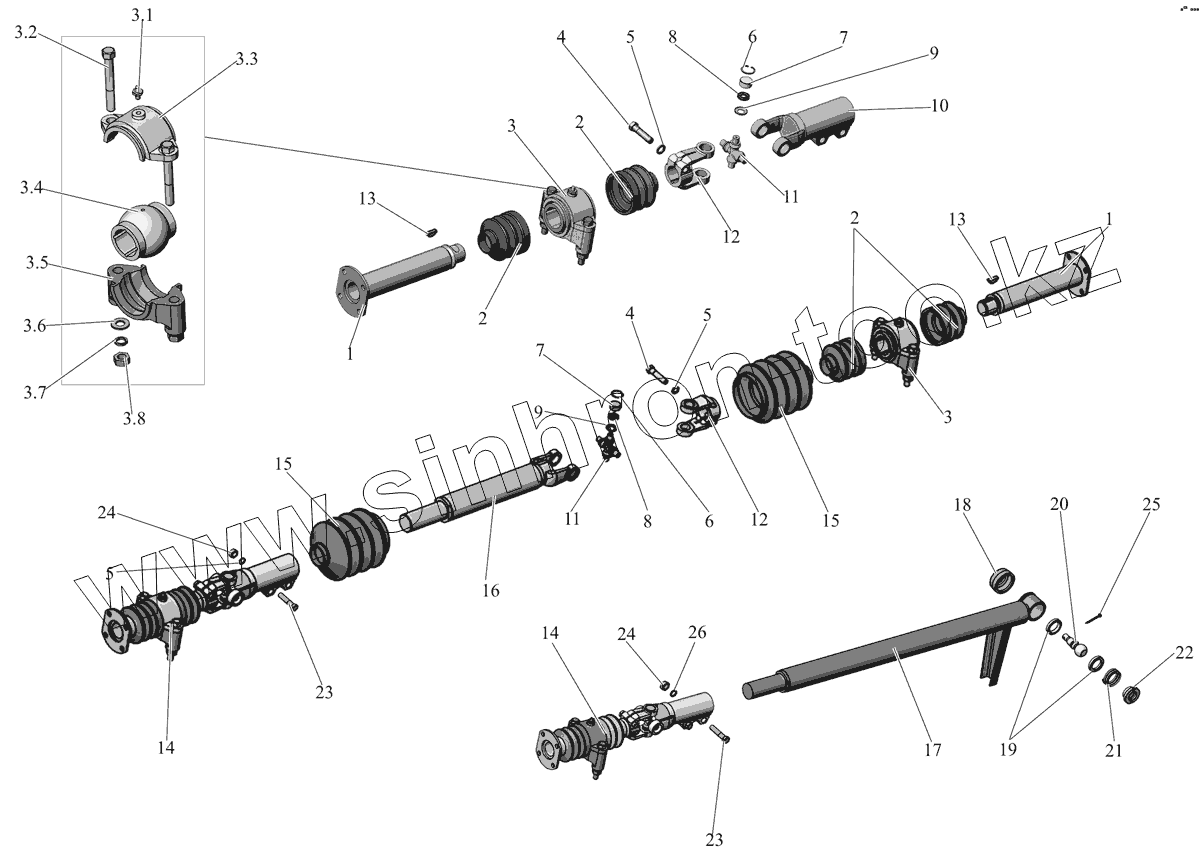

Каталог запасных частей к технике: АМАЗ МАЗ-152 (2011). Валы (с июля 2000г.)
/33.gif)
103-1703039
103-1703050
250512
252136
252006
103-1703038
103-1703037
200324
264072
152-1703032-23
152-1703017-23
1
1
2
2
2
3
3
4
4
5
5
5
6
6
7
7
8
8
9
9
10
11
11
12
12
13
13
14
14
15
15
16
17
18
19
20
21
22
23
23
24
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 103-1703039 | 103-1703039 | Втулка | |
| 103-1703050 | 103-1703050 | Вал | |
| 250512 | 250512 | Гайка М10-6Н | |
| 252136 | 252136 | Шайба 10 ОТ | |
| 252006 | 252006 | Шайба 10 | |
| 103-1703038 | 103-1703038 | Опора верхняя | |
| 103-1703037 | 103-1703037 | Опора нижняя | |
| 200324 | 200324 | Болт М10-6gх75 | |
| 264072 | 264072 | Масленка | |
| 152-1703032-23 | 152-1703032-23 | Хвостовик | |
| 152-1703017-23 | 152-1703017-23 | Вал промежуточный | |
| 1 | 103-1703040 | Вал | |
| 2 | 103-1703645 | Чехол | |
| 3 | 103-1703036 | Опора | |
| 4 | 200315 | Болт М10-6gх40 | |
| 5 | 252156 | Гайка М10-6Н | |
| 6 | 400341-01 | Кольцо В19 | |
| 7 | 904700Y | Подшипник | |
| 8 | 103-1703060 | Уплотнение торцевое | |
| 9 | 103-1703061 | Каркас | |
| 10 | 103-1703680 | Вилка-клемма | |
| 11 | 6430-3444063 | Крестовина | |
| 12 | 6430-3444066 | Вилка | |
| 13 | 378057 | Шпонка 5х7,5 | |
| 14 | 103-1703050 | Вал | |
| 15 | 103-1703644-10 | Чехол | |
| 16 | 104-1703060 | Вал промежуточный | |
| 17 | 152-1703033-23 | Хвостовик | |
| 18 | 5336-1703584 | Чехол | |
| 19 | 5336-1703582 | Сухарь | |
| 20 | 5336-1703580 | Палец шаровой | |
| 21 | 5336-1703594 | Пружина | |
| 22 | 5336-1703592 | Пробка | |
| 23 | 200317 | Болт М10-6gх45 | |
| 24 | 250512 | Гайка М10-6Н | |
| 25 | 258024 | Шплинт 2,5х16 | |
| 26 | 252136 | Шайба 10 ОТ |
