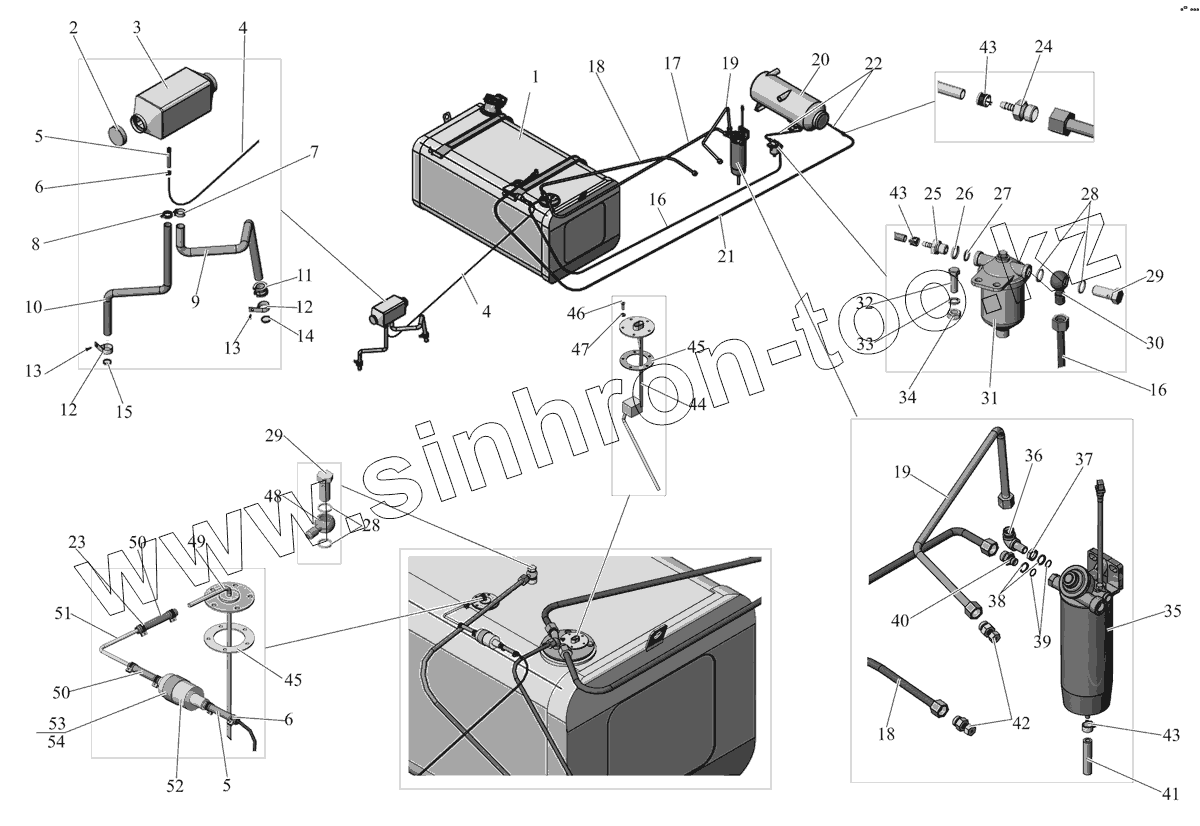

Каталог запасных частей к технике: АМАЗ МАЗ-152 (2011). Установка топливопроводов 152060 (ПЖД Hydronic L30)
/12.gif)
1
2
3
4
4
5
5
6
6
7
8
9
10
11
12
12
13
13
14
15
16
16
17
18
18
19
19
20
21
22
23
24
25
26
27
28
28
29
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
43
43
44
45
45
46
47
48
49
50
50
51
52
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 152062-1101010-02 | Бак топливный в сборе | |
| 2 | 251688800600 | Решетка защитная | |
| 3 | 2520700500 | Отопитель | |
| 4 | 9031118 | Трубка топливная пластмассовая 4х1,25х8000 | |
| 5 | 103-1104030-03 | Патрубок | |
| 6 | 1020630098 | Хомут шланговый D9 | |
| 7 | DIN3017AL20-32W2-1 | Хомут червячный | |
| 8 | 221000500500 | Хомут | |
| 9 | 102114210000 | Трубка воздухоподводящая | |
| 10 | 36061299 | Трубка газоотводящая | |
| 11 | 101-8101400 | Прокладка | |
| 12 | 379202 | Кляммер | |
| 13 | DIN7981ST6,3x25-C-H | Винт | |
| 14 | 251729890002 | Колпачок защитный | |
| 15 | 251729800600 | Колпачок защитный | |
| 16 | 152-1104037-66 | Топливопровод 12х1,5 | |
| 17 | 152-1104035-62 | Топливопровод 16х2,5 | |
| 18 | 152-1104039-62 | Топливопровод 16х2,5 | |
| 19 | 152-1104041-62 | Топливопровод 16х2,5 | |
| 20 | 25248802 0000 | Подогреватель жидкостный | |
| 21 | 152-1104038-66 | Топливопровод 10х1,5 | |
| 22 | DN6-1SC | Шланг | |
| 23 | 102063011098 | Хомут шланговый D11 | |
| 24 | 152-1104641-66 | Переходник | |
| 25 | 152-1104644-66 | Переходник | |
| 26 | 375543 | Шайба колпачковая 14х19 | |
| 27 | 012-016-25-2-3 | Кольцо | |
| 28 | 64226-1104516 | Прокладка | |
| 29 | 64226-1104518 | Переходник | |
| 30 | 152-1104513 | Угольник поворотный | |
| 31 | 33000052 | Фильтр топливный | |
| 32 | 201499 | Болт М10-6gх30 | |
| 33 | 252156 | Гайка М10-6Н | |
| 34 | 250512 | Гайка М10-6Н | |
| 35 | А0004700469 | Фильтр грубой очистки топлива | |
| 35.1 | А0004771302kz | Элемент фильтрующий | |
| 36 | 203065-1104513 | Угольник ввертной 16М16х1,5 | |
| 37 | 374639 | Гайка М16х1,5-6Н | |
| 38 | 375544 | Шайба колпачковая 16х21 | |
| 39 | 014-018-25-2-3 | Кольцо | |
| 40 | 404413 | Штуцер ввертной 16М16х1,5 | |
| 41 | 152-1104065-62 | Шланг 10x17,5x80 | |
| 42 | 203065-1104507 | Переходник | |
| 43 | DIN3017АL12-20W2-1 | Хомут | |
| 44 | ДУМП-29 | Датчик указателя уровня топлива | |
| 45 | 200-3806026 | Прокладка | |
| 46 | 220079 | Винт М5-6gх14 | |
| 47 | 375370 | Шайба 5 | |
| 48 | 101-1104514 | Угольник поворотный | |
| 49 | 152-1104535 | Переходник | |
| 50 | 103-1104029-03 | Патрубок | |
| 51 | 9031125 | Трубка | |
| 52 | 224518010000 | Насос дозировочный | |
| 53 | 379677 | Кляммер | |
| 54 | 101-8101402 | Прокладка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
