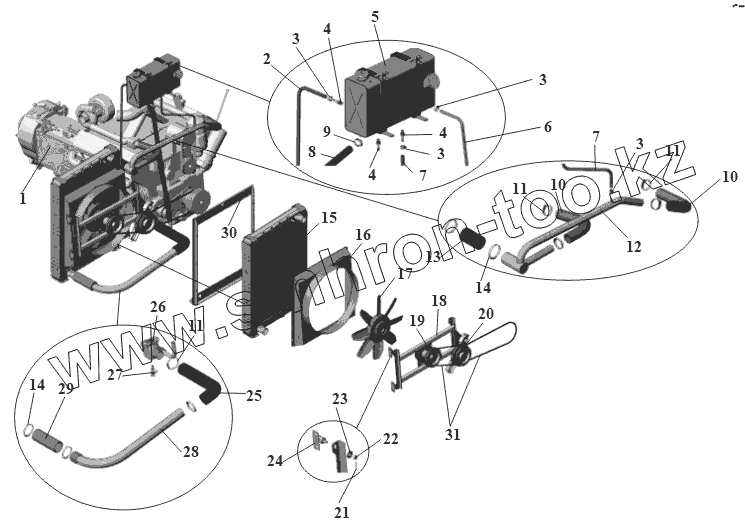

Каталог запасных частей к технике: АМАЗ МАЗ-152 (2011). Установка системы охлаждения 152-1300005-22

Тип техники

Марка

Модель

Схема

1

2

3

3

3

3

4

4

4

5

6

7

7

8

9

10

10

11

11

11

12

13

14

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

Позиция на иллюстрации	Заводской номер детали		Название детали
1	ЯМЗ7601		Двигатель
2	152-1303050-22		Шланг 10х17,5
3	DIN3017АL12-20W2-1		Хомут
4	103-1311170-41		Переходник
5	103-1311010		Бачок расширительный
6	152-1303048-22		Шланг 8x15,5
7	104-1303050-16		Шланг 10x17,5-250
8	104С-1303053		Шланг 25х35
9	DIN3017АS32-50W2-1		Хомут
10	103-1303107-02		Шланг угловой
11	DIN3017AS50-70W2-1		Хомут червячный
12	152-1303060-22		Труба отводящая
13	103-1303010		Шланг отводящий
14	DIN3017AS70-90W2-1		Хомут червячный
15	152-1301010		Радиатор
16	152-1309011-22		Кожух
17	8МV376.727-281		Вентилятор
18	152-1308016-22		Опора вентилятора
19	104-1308011-21		Привод вентилятора
20	104-1308140-21		Ролик натяжной
21	258040		Шплинт 3,2х25
22	250977		Гайка М12х1,25-6Н
23	252045-10		Шайба 12
24	104-1308032-21		Спора
25	103-1303107-13		Шланг угловой
26	152-1303240-22		Патрубок
27	ВС11-8101010		Кран сливной
28	152-1303038-22		Труба подводящая
29	152-1303012-62		Шланг
30	152-1302102-22		Кронштейн радиатора
31	DIN7753SPA-1500		Ремень

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
