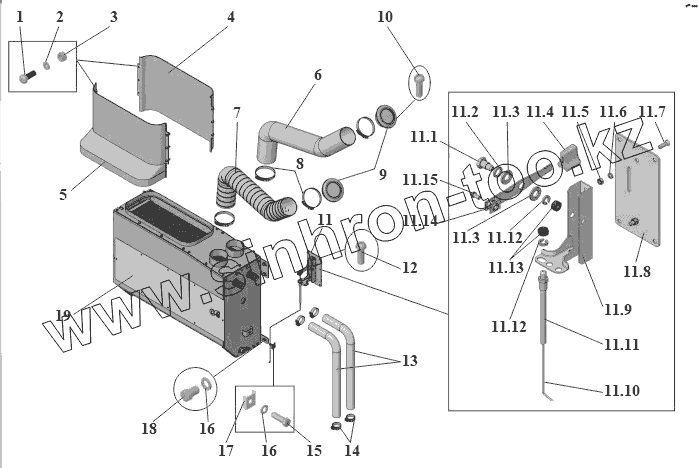

Каталог запасных частей к технике: АМАЗ МАЗ-152 (2011). Установка фронтального отопителя 152-8100006

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
5
6
7
8
9
10
11
11.1
11.2
11.3
11.3
11.4
11.5
11.6
11.7
11.8
11.9
11.10
11.11
11.12
11.12
11.13
11.14
11.15
12
13
14
15
16
16
17
18
19
Позиция на иллюстрации Заводской номер детали Название детали
1 220105 Винт М6-8gх16
2 252004 Шайба 6
3 250508 Гайка М5-6Н
4 152-8101700 Воздуховод
4 152062-8101700 Воздуховод
5 152-8101701 Воздуховод
5 152062-8101701 Воздуховод
6 152-8101515 Рукав
7 152-8101516 Рукав
8 64221-1303570 Хомут
9 151-5302400 Сопло поворотное
10 DIN7982ST4,2x13-C-H Винт
11 103-8109010 Панель управления заслонкой отопителя
11.1 64221-8109026 Ось
11.2 252156 Гайка М10-6Н
11.3 5336-8109032 Шайба
11.4 64221-8109048 Накладка
11.5 250464 Гайка М5-6Н
11.6 252133 Шайба 5Т
11.7 233039-02 Винт 2М5-6gх14
11.8 103-8109027 Накладка
11.9 103-8109014 Кронштейн
11.10 103-8109133 Тяга
11.11 64226-8109144 Оболочка нижняя
11.12 252155 Шайба 8Л
11.13 250510 Гайка М8-6Н
11.14 64221-8109036 Рычаг
11.15 220077 Винт М5-6gх10
12 233039-02 Винт 2М5-6gх14
13 R1608 Патрубок гнутый
14 DIN3017-AS25-40W2-1 Хомут червячный
15 201458 Болт М8-6gх25
16 252155 Шайба 8Л
17 64221-8109044 Прижим
18 201454 Болт М8-6gх16
19 103-8101002-20 Отопитель
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
