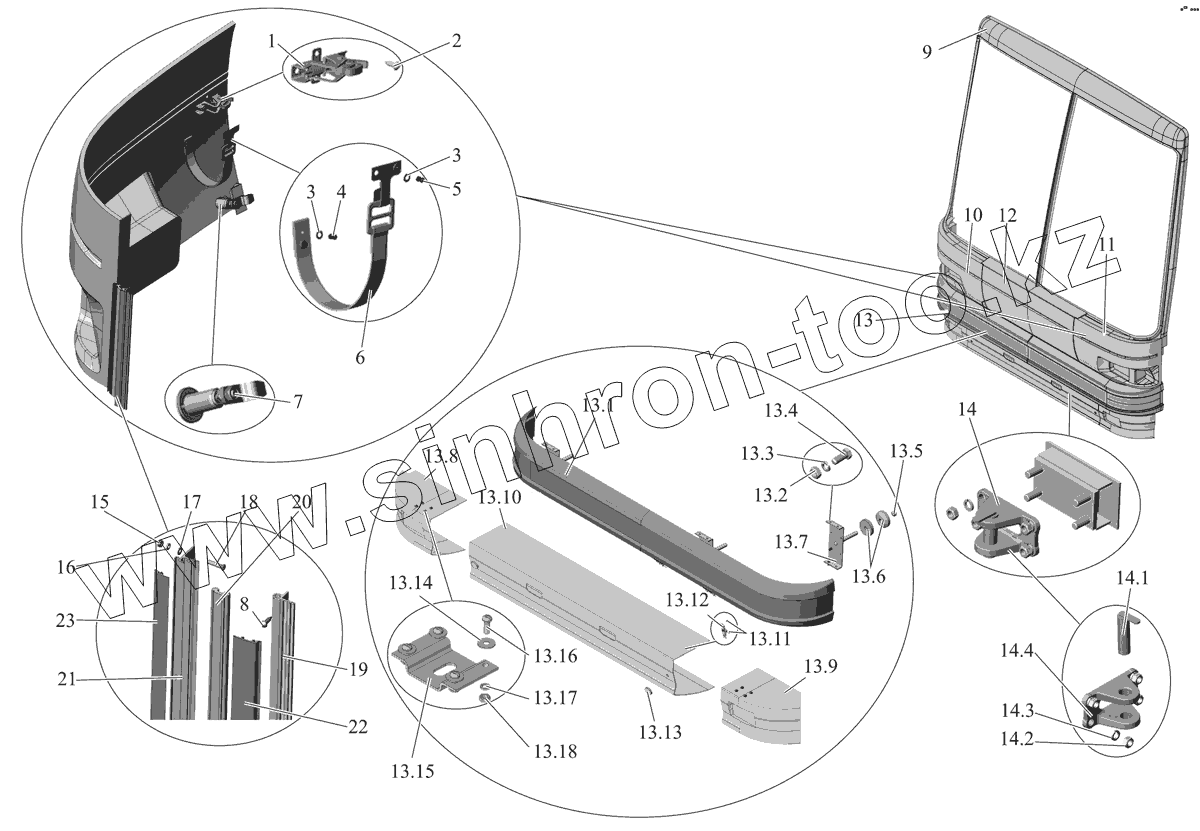

Каталог запасных частей к технике: АМАЗ МАЗ-152 (2011). Установка буфера и деталей облицовки передка

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
5
6
7
8
9
10
11
12
13
13.1
13.2
13.3
13.4
13.5
13.6
13.7
13.8
13.9
13.10
13.11
13.12
13.13
13.14
13.15
13.16
13.17
13.18
14
14.1
14.2
14.3
14.4
15
16
17
18
19
20
21
22
23
Позиция на иллюстрации Заводской номер детали Название детали
1 101-5610200 Замок
2 DIN7981-St-4,8-19-С-Н Винт
3 252003 Шайба 5
4 DIN7337A4,8x16Al-St-AiP Заклепка
5 DIN7337A5x12Al-St-AiP Заклепка
6 103002-5301590 Фал
7 101-5606400 Замок
8 Винт4-25-Ц-1 Винт 4-25-Ц-1
9 152-5301510 Облицовка передка
10 101-5301540 Панель
11 101-5301541 Панель передка левая
12 101-5301520 Панель
13 152-2803010 Буфер со спойлером
13.1 103-2803100 Буфер
13.2 250510 Гайка М8-6Н
13.3 252135 Шайба 8 Т
13.4 210379 Болт М8-6gх20
13.5 93865-3104038 Гайка АМ22х1,5-6Н
13.6 5336-5001016 Втулка
13.7 101-2803160 Кронштейн
13.8 152-2803304 Боковина спойлера правая
13.9 152-2803305 Боковина спойлера левая
13.10 152-2803316 Крышка спойлера
13.11 759323400904 Заклепка 9-1
13.12 101-5606100 Замок
13.13 152-5606510 Облицовка замка
13.14 252037 Шайба 6
13.15 104-2803308 Кронштейн
13.16 220105 Винт М6-8gх16
13.17 252134 Шайба 6Т
13.18 250508 Гайка М5-6Н
14 503А-2805010 Вилка с пальцем
14.1 103-2806117 Палец
14.2 250563 Гайка М18х1,5-6Н
14.3 252140 Шайба 18ОТ
14.4 503А-2805158 Вилка с пружиной
15 250464 Гайка М5-6Н
16 252133 Шайба 5Т
17 252003 Шайба 5
18 220082 Винт М5-6gх20
19 101-5301592 Накладка
20 101-5301596 Петля
21 101-5301594 Накладка
22 101-5301599 Молдинг
23 101-5301598 Молдинг
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
