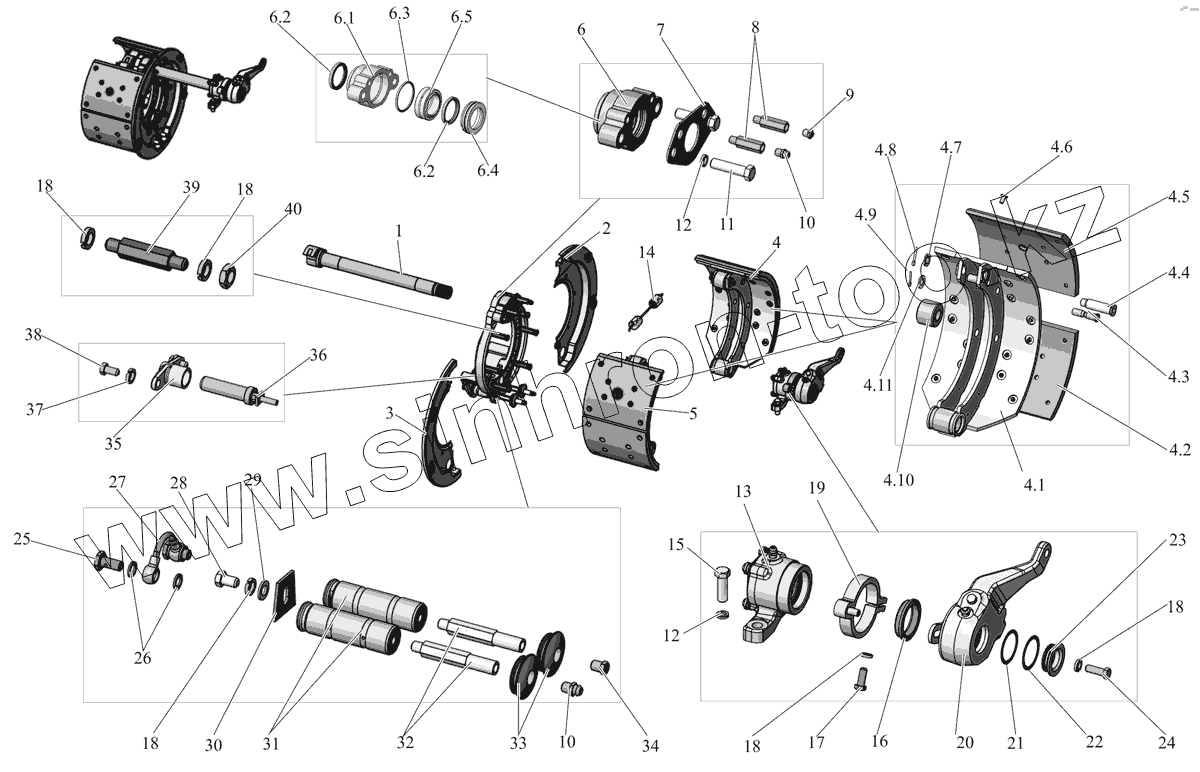

Каталог запасных частей к технике: АМАЗ МАЗ-152 (2011). Тормозной механизм ведущего моста (правый)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4.1
4.2
4.2
4.3
4.4
4.5
4.6
4.6
4.7
4.8
4.9
4.10
4.11
5
6
6.1
6.2
6.2
6.3
6.4
6.5
6.5
7
8
9
10
10
11
12
12
13
14
15
16
16
17
18
18
18
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
36
36
37
38
39
40
Позиция на иллюстрации Заводской номер детали Название детали
1 152-3502110-20 Кулак разжимной
2 5440-3502150-030 Щит  тормоза
3 5440-3502151-030 Щит  тормоза
4 103065-3502090 Колодка правая
4.1 5440-3502094 Колодка тормоза
4.2 1560N19496 Накладка тормозная
4.2 102M№19488 Накладка тормозная
4.3 5440-3501164 Ось ролика
4.4 101-3501039 Палец пружины
4.5 5440-3502106 Накладка тормозная (заготовка BERAL или Lumag)
4.6 376703 Заклепка 8х15
4.6 93058 Заклепка 8х15
4.7 252016 Шайба 14
4.8 258039 Шплинт 3,2х20
4.9 258053 Шплинт 4х25
4.10 6430-3501107 Ролик
4.11 101-3501113 Прокладка
5 103065-3502091 Колодка левая
6 103-3502018-10 Подшипник кулака передний
6.1 103-3502019-10 Корпус подшипника кулака передний
6.2 103-3502020 Манжета 42x54
6.3 060-064-25-2-3 Кольцо
6.4 103-3502038 Обойма манжеты
6.5 ШСП-42К Подшипник
6.5 GE42ES/K Подшипник
7 103-3502033-10 Крышка
8 103-3502194 Удлинитель
9 6422-3515006 Клапан предохранительный
10 264020 Масленка 1.3.Ц6Хр
11 201594 Болт М14-6gх55
12 252138 Шайба 14 ОТ
13 152-3502024-20 Подшипник кулака задний
14 54326-3501034 Пружина
15 342205 Болт М14х1,5-6gх42
16 103-3502162 Кольцо проставочное
16 103-3502162-01 Кольцо проставочное
17 201497 Болт М10-6gх25
18 252136 Шайба 10 ОТ
19 64221-3502180 Фиксатор
20 152-3502135-11 Рычаг регулировочный
21 032-040-46-2-3 Кольцо
22 64221-3501160 Прокладка регулировочная
23 101-3501155-10 Прижим
24 201499 Болт М10-6gх30
25 310122-П29 Болт М10х1-6gх21
26 312434-П Прокладка 10
27 103-3501200 Маслопровод
28 201493 Болт М10-6gх16
29 252006 Шайба 10
30 64221-3501134 Стопор
31 103-3502132 Ось
32 152-3502195 Удлинитель
33 103-3501203 Заглушка
34 401602 Сапун
35 151-3538112 Кронштейн датчика АБС
36 103-3724765 Датчик АБС с кабелем
36 103-3724765-10 Датчик АБС с кабелем
36 103-3724765-20 Датчик АБС с кабелем
37 252135 Шайба 8 Т
38 201454 Болт М8-6gх16
39 152-3502153 Переходник
40 250612 Гайка М10-6Н
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
