Каталог запасных частей к технике: АМАЗ МАЗ-152 (2011). Технологические люки пола 152-5113010-20

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
10
11
12
12.1
12.1.1
12.1.2
12.1.3
12.1.4
12.1.5
12.1.6
12.2
12.3
12.4
12.4
12.5
12.5
12.6
12.7
12.8
12.9
12.10
13
14
15
16
16
16
17
17
17
18
18
18
18
19
19
19
19
20
20

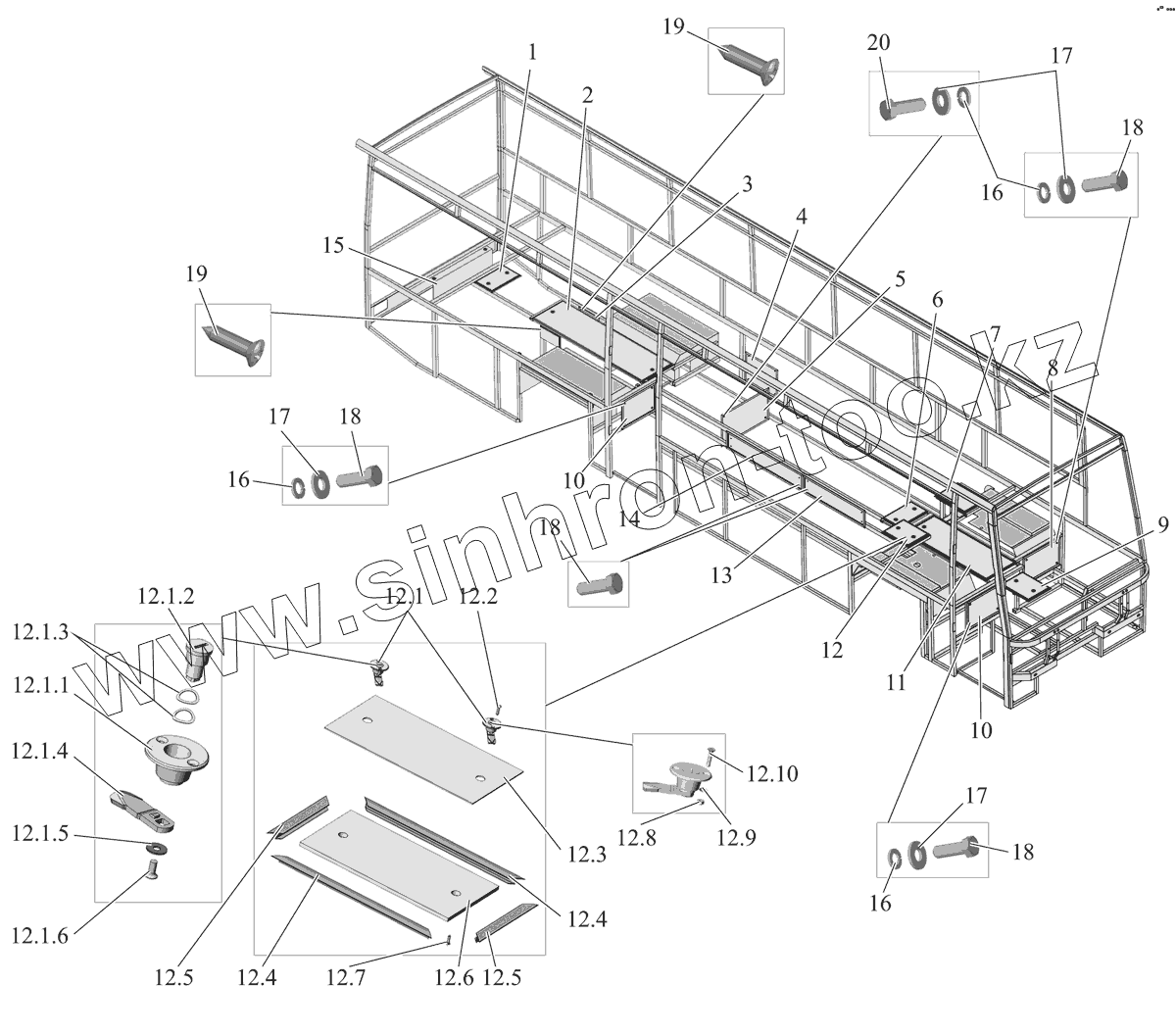

Позиция на иллюстрации Заводской номер детали Название детали
1 152-5113360-20 Крышка люка
2 104-5113100-10 Крышка люка
3 105-5113140-10 Крышка люка
4 152-5113360 Крышка люка
5 152-5113160 Крышка люка
6 105-5113160-10 Крышка люка
7 105-5113200-10 Крышка люка
8 105-5113260-10 Крышка люка
9 105-5113120-10 Крышка люка
10 104-5113900 Крышка люка
11 104C-5107100-10 Крышка люка
12 105-5113200-10 Крышка люка
12.1 103-5113900 Замок
12.1.1 103-5113902 Корпус
12.1.2 103-5113904 Сердечник
12.1.3 103-5702768-10 Пружина
12.1.4 103-5702766-10 Язычок
12.1.5 252036 Шайба 5
12.1.6 373767 Винт 2М5-6gх14
12.2 248238 Шуруп 2,4х18
12.3 105-5113264-10 Облицовка
12.4 105-5113268-10 Накладка
12.5 105-5113266-10 Накладка
12.6 105-5113262-10 Панель
12.7 DIN7982-St-4,2-13-С-Н Винт
12.8 250462 Гайка М4-6Н
12.9 252002 Шайба 4
12.10 ВинтМ4-6gх20 Винт М4-6gх20
13 152-5111540 Крышка люка
14 152-5111520 Крышка люка
15 152-5113400-30 Крышка люка
16 252135 Шайба 8 Т
17 252038 Шайба 8
18 201458 Болт М8-6gх25
19 233042-01 Винт 2М5-6gх20
19 E31308 Сп M5x16
20 201458 Болт М8-6gх25
20 201460 Болт М8-6gх30
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
