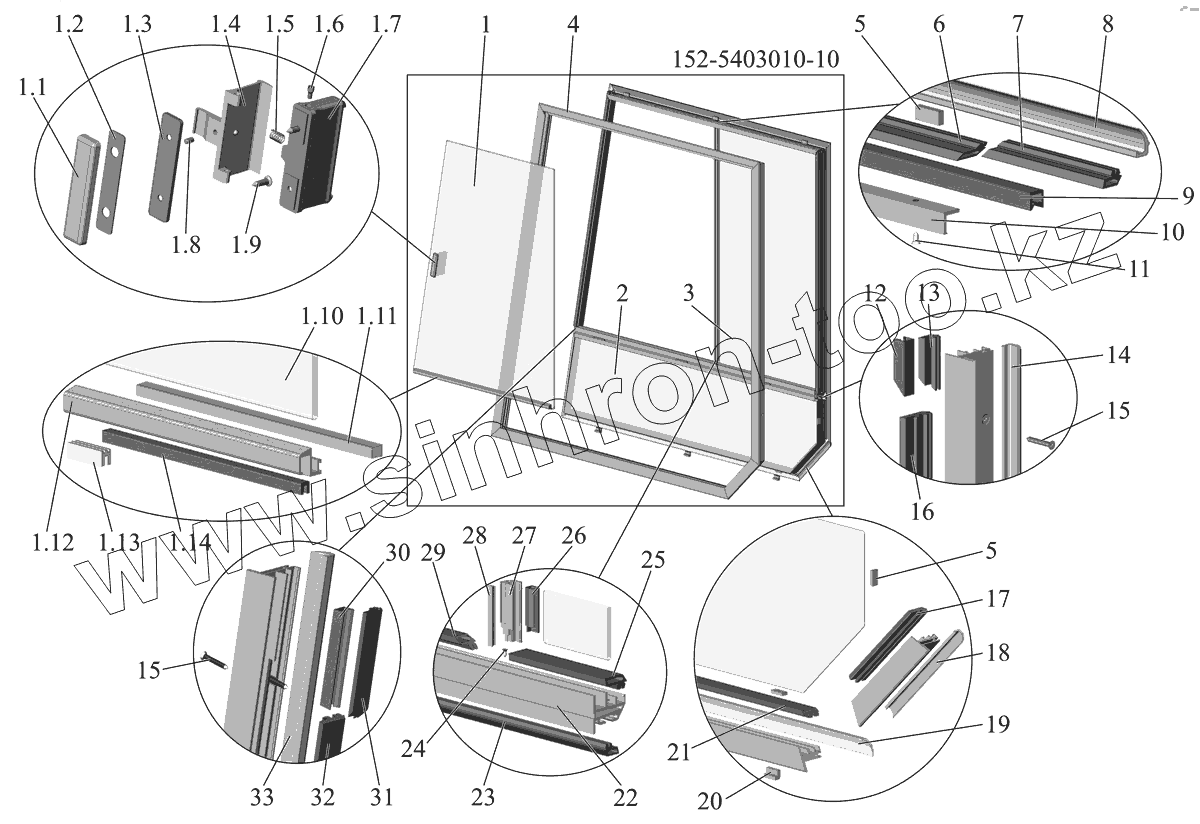

Каталог запасных частей к технике: АМАЗ МАЗ-152 (2011). Окно водителя 152-5403010-10
/113.gif)
1
1.1
1.2
1.3
1.4
1.5
1.6
1.7
1.8
1.9
1.10
1.11
1.12
1.13
1.14
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 152-5403050-10 | Стекло подвижное в сборе | |
| 1.1 | 101-5403202 | Держатель корпуса ручки | |
| 1.2 | 101-5403206 | Прокладка держателя корпуса | |
| 1.3 | 101-5403204 | Прокладка корпуса ручки | |
| 1.4 | 101-5403210 | Защелка ручки | |
| 1.5 | 101-5403212 | Пружина | |
| 1.6 | 101-5403214 | Ось защелки | |
| 1.7 | 101-5403208 | Корпус ручки | |
| 1.8 | 242461 | Винт М4-6gх8 ОСТ 37.001.132-97 | |
| 1.9 | DIN7982ST4,2x16 | Винт | |
| 1.10 | 152-5403051-10 | Стекло подвижное окна водителя | |
| 1.11 | 152-5403218-10 | Уплотнитель | |
| 1.12 | 152-5403054-10 | Обойма стекла подвижного | |
| 1.13 | 101-5403056 | Желобок опорный | |
| 1.14 | 152-5403216-10 | Уплотнитель | |
| 2 | 152-5403065-20 | Стекло нижнее окна водителя | |
| 3 | 152-5403062-10 | Стекло заднее окна водителя | |
| 4 | 152-5403020-10 | Рамка окна водителя | |
| 5 | 101-5403301 | Подкладка | |
| 6 | 152-5403044-10 | Уплотнитель | |
| 7 | 152-5403030-10 | Уплотнитель | |
| 8 | 152-5403311 | Уплотнитель | |
| 9 | 152-5403082-10 | Уплотнитель | |
| 10 | 152-5403016-10 | Накладка верхней поперечины | |
| 11 | DIN965М4x8-4.8-H | Винт | |
| 12 | 152-5403084 | Уплотнитель | |
| 13 | 152-5403032 | Уплотнитель | |
| 14 | 152-5403313 | Уплотнитель | |
| 15 | DIN7982ST4,8x32-C-H | Винт | |
| 16 | 152-5403048 | Уплотнитель | |
| 17 | 152-5403080 | Уплотнитель | |
| 18 | 152-5403314 | Уплотнитель | |
| 19 | 152-5403315 | Уплотнитель | |
| 20 | 101-5403303 | Подкладка | |
| 21 | 152-5403047-10 | Уплотнитель | |
| 22 | 152-5403012-10 | Поперечина окна водителя нижняя | |
| 23 | 152-5403033-10 | Уплотнитель | |
| 24 | DIN7981ST2,9x6,5-C-H | Винт | |
| 25 | 152-5403031-10 | Уплотнитель | |
| 26 | 152-5403070 | Уплотнитель | |
| 27 | 152-5403018 | Стойка заднего стекла | |
| 28 | 152-5403088 | Уплотнитель | |
| 29 | 152-5403043-10 | Уплотнитель | |
| 30 | 152-5403086 | Уплотнитель | |
| 31 | 152-5403042 | Уплотнитель | |
| 32 | 152-5403049 | Уплотнитель | |
| 33 | 152-5403312 | Уплотнитель |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
