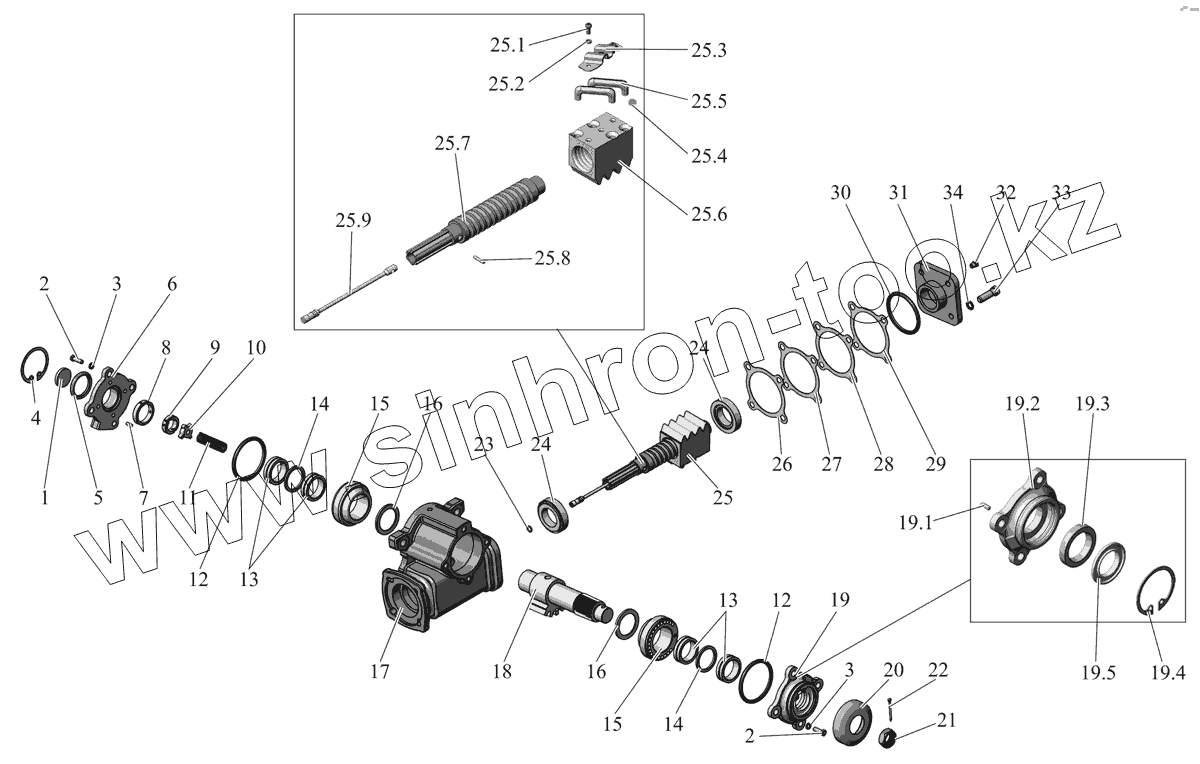

Каталог запасных частей к технике: АМАЗ МАЗ-152 (2011). Механизм рулевой 64229-3401005-01
/72.gif)
1
2
2
3
3
4
5
6
7
8
9
10
11
12
12
13
13
14
14
15
15
16
16
17
18
19
19.1
19.2
19.3
19.4
19.5
20
21
22
23
24
24
25
25.1
25.2
25.3
25.4
25.5
25.6
25.7
25.8
25.9
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6422-3401154 | Шайба | |
| 2 | БолтМ10-6gх25 | Болт М10-6gх25 | |
| 3 | 252156 | Гайка М10-6Н | |
| 4 | КольцоА50 | Кольцо А50 | |
| 5 | 045-048-19-2-3 | Кольцо | |
| 6 | 64229-3401085 | Крышка | |
| 7 | 5335-3401159 | Фиксатор | |
| 8 | 6422-3401122 | Втулка | |
| 9 | 6422-3401124 | Золотник | |
| 10 | 6422-3401120 | Муфта | |
| 11 | 200-3509097 | Пружина | |
| 12 | 098-102-25-2-3 | Кольцо | |
| 13 | 6-ИКВ-45х55х16 | Подшипник 6-ИКВ-45х55х16 | |
| 14 | 64229-3401088 | Кольцо | |
| 15 | 64229-3401082 | Вкладыш | |
| 16 | 5336-3401156 | Кольцо | |
| 17 | 5336-3401015 | Картер | |
| 18 | 6422-3401065-01 | Сектор | |
| 19 | 5336-3401080 | Крышка | |
| 19.1 | 5336-3401159 | Фиксатор | |
| 19.2 | 5336-3401083 | Крышка | |
| 19.3 | Манжета1.2-45х65 | Манжета 1.2-45х65 | |
| 19.4 | А65 | Кольцо | |
| 19.5 | 5336-3401108 | Кольцо защитное | |
| 20 | 64221-3401066 | Уплотнинитель | |
| 21 | 311702 | Гайка М33х1,5-5Н6Н | |
| 22 | 258072 | Шплинт 5x60 | |
| 23 | 008-012-25-2-2 | Кольцо | |
| 24 | 263706Е | Подшипник | |
| 25 | 5336-3401030 | Винт с гайкой | |
| 25.1 | 220101 | Винт М6-6gх8 | |
| 25.2 | 252134 | Шайба 6Т | |
| 25.3 | 64229-3401057 | Прижим | |
| 25.4 | 7,938-40 | Шарик | |
| 25.5 | 64229-3401056 | Направляющая | |
| 25.6 | 5336-3401036 | Гайка -рейка | |
| 25.7 | 5336-3401038 | Винт | |
| 25.8 | 5336-3401162 | Фиксатор торсиона | |
| 25.9 | 5336-3401148 | Торсион | |
| 26 | 5336-3401188 | Прокладка | |
| 27 | 5336-3401187 | Прокладка | |
| 28 | 5336-3401186 | Прокладка | |
| 29 | 5336-3401185 | Прокладка | |
| 30 | 085-090-25-2-3 | Кольцо | |
| 31 | 5336-3401061 | Крышка нижняя | |
| 32 | 262541 | Пробка | |
| 33 | 1/55404/21 | Болт М12х1,25.З0.38хА | |
| 34 | 252137 | Шайба 12 ОТ |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
