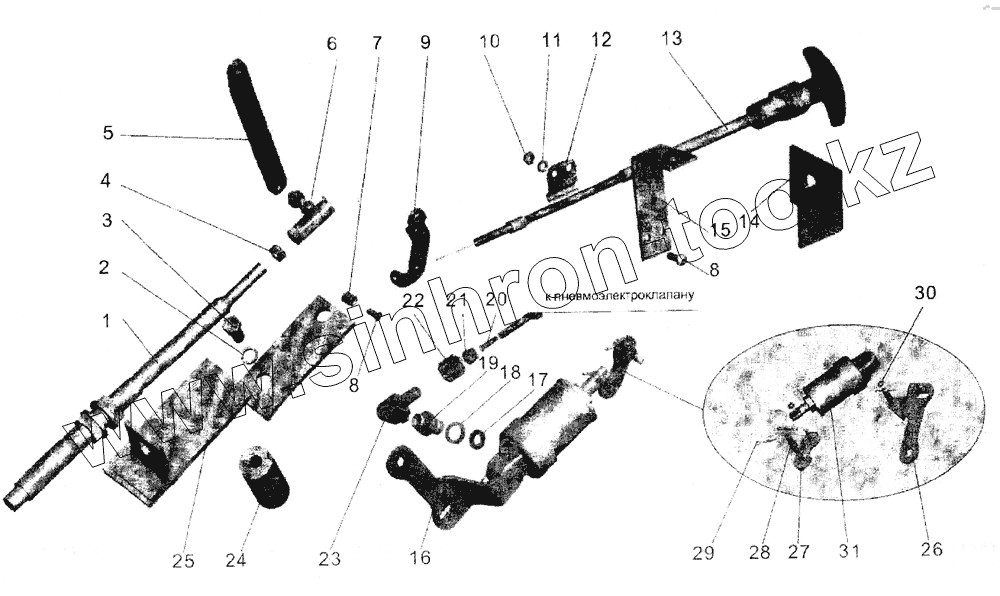

Каталог запасных частей к технике: АМАЗ МАЗ-152. Привод управления двигателем (лист 2)

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

Позиция на иллюстрации	Заводской номер детали		Название детали
1	23.588.112.00.67		ТДУ
2	252136		Шайба 10 ОТ
3	201493		Болт М10-6gх16
4	250503		Гайка М6-6Н
5	104-1108621-60		Рычаг
6	101-1108138		Наконечник тяги
7	504В-1108262		Втулка упорная
8	220079		Винт М5-6gх14
9	5336-1115112		Рыяаг
10	250464		Гайка М5-6Н
11	252133		Шайба 5Т
12	509-3570179		Держатель оболочки
13	5336-1115010		Тяга
14	101-1108201-30		Кронштейн
15	5336-1115114		Кронштейн
16	5336-3570004-10		Цилиндр останова двигателя
17	Кольцо		Кольцо
18	Шайба колпачковая		Шайба колпачковая 12x17
19	404400		Штуцер 6М10х1
20	402409		Ниппель 6х1
21	403800		Муфта зажимная 6
22	405622		Гайка стяжная 6
23	402318-01		Угольник
24	104-1108530-60		Втулка
25	104-1108139-60		Кронштейн
26	6422-3570184-10		Кронштейн
27	6422-3570184-10		Кронштейн
28	509-3570190		Ось рычага
29	258012		Шплинт 2х12
30	252004		Шайба 6
31	100-357011!0		Цилиндр

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
