Каталог запасных частей к технике: АМАЗ МАЗ-107 (2011). Установка рампы 203065-8200100

Тип техники

Марка

Модель

Схема

1.1

1.1.1

1.1.2

1.1.3

1.1.4

1.2

1.3

1.4

1.5

1.6

1.7

1.8

1.9

1.9.1

1.9.2

1.9.3

1.10

1.11

1.12

1.13

1.14

1.15

2.1

2.2

2.3

2.4

2.5

11.1

11.2

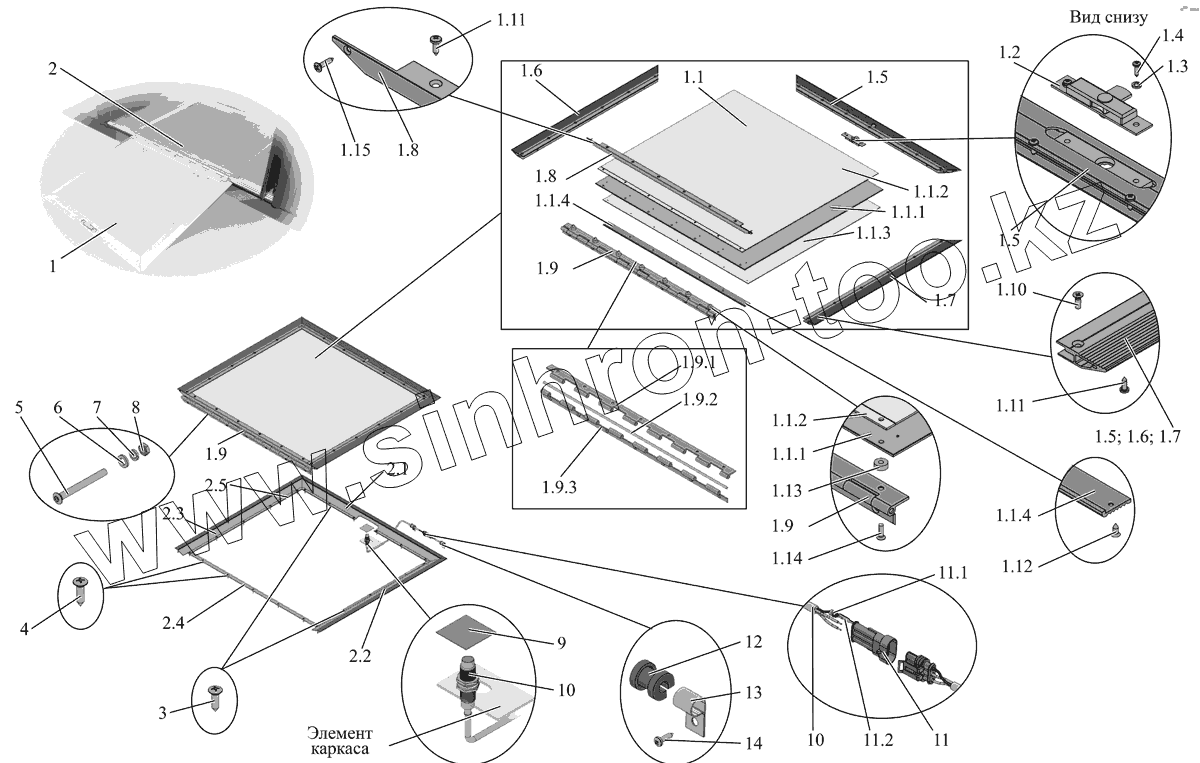

Позиция на иллюстрации	Заводской номер детали	Название детали
1	203065-8210100	Рампа в сборе
1.1	203065-8210120	Рампа
1.1.1	203065-8210121	Лист
1.1.2	203065-8210126	Облицовка верхняя
1.1.3	203065-8210125	Облицовка нижняя
1.1.4	203065-8210127	Накладка
1.2	101-5606100	Замок
1.3	220076	Винт М5-6gх8
1.4	252133	Шайба 5Т
1.5	203065-8210110	Окантовка
1.6	203065-8210103	Окантовка
1.7	203065-8210102	Окантовка
1.8	203065-8210106	Накладка
1.9	203065-8210140	Петля в сборе
1.9.1	203065-8210141	Петля
1.9.2	203065-8210143	Ось
1.9.3	203065-8210142	Петля
1.10	231577-10	Винт 2М5-6gx10
1.11	ВинтDIN7982-SТ4.2х13	Винт
1.12	ВинтDIN765-М3х8-4,8-Н	Винт
1.13	203065-8210123	Втулка
1.14	231606	Винт 2М6-6gх18
1.15	ВинтDIN7982-SТ3.5х16	Винт
2	203065-8210200	Основание
2.1	203065-8210201	Профиль
2.2	203065-8210202	Профиль
2.3	203065-8210203	Профиль
2.4	203065-8210206	Пластина
2.5	203065-8210208	Прокладка
3	ВинтDIN7982-SТ4.8х19С-Н	Винт
4	ВинтDIN7982-SТ4.2х13С-Н	Винт
5	233080	Винт 2М6-6gх55
6	252134	Шайба 6Т
7	252004	Шайба 6
8	250508	Гайка М5-6Н
9	203065-5102241	Прокладка
10	ИТ.М18-N-8-250-РС	Датчик
11	282105-1	Вилка 3-контактная
11.1	281934-2	Уплотнитель
11.2	282109-1	Контакт штыревой
12	64227-3506025	Прокладка
13	379206	Кляммер
14	ВинтDIN7981-SТ4.2х16С-Н	Винт

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
