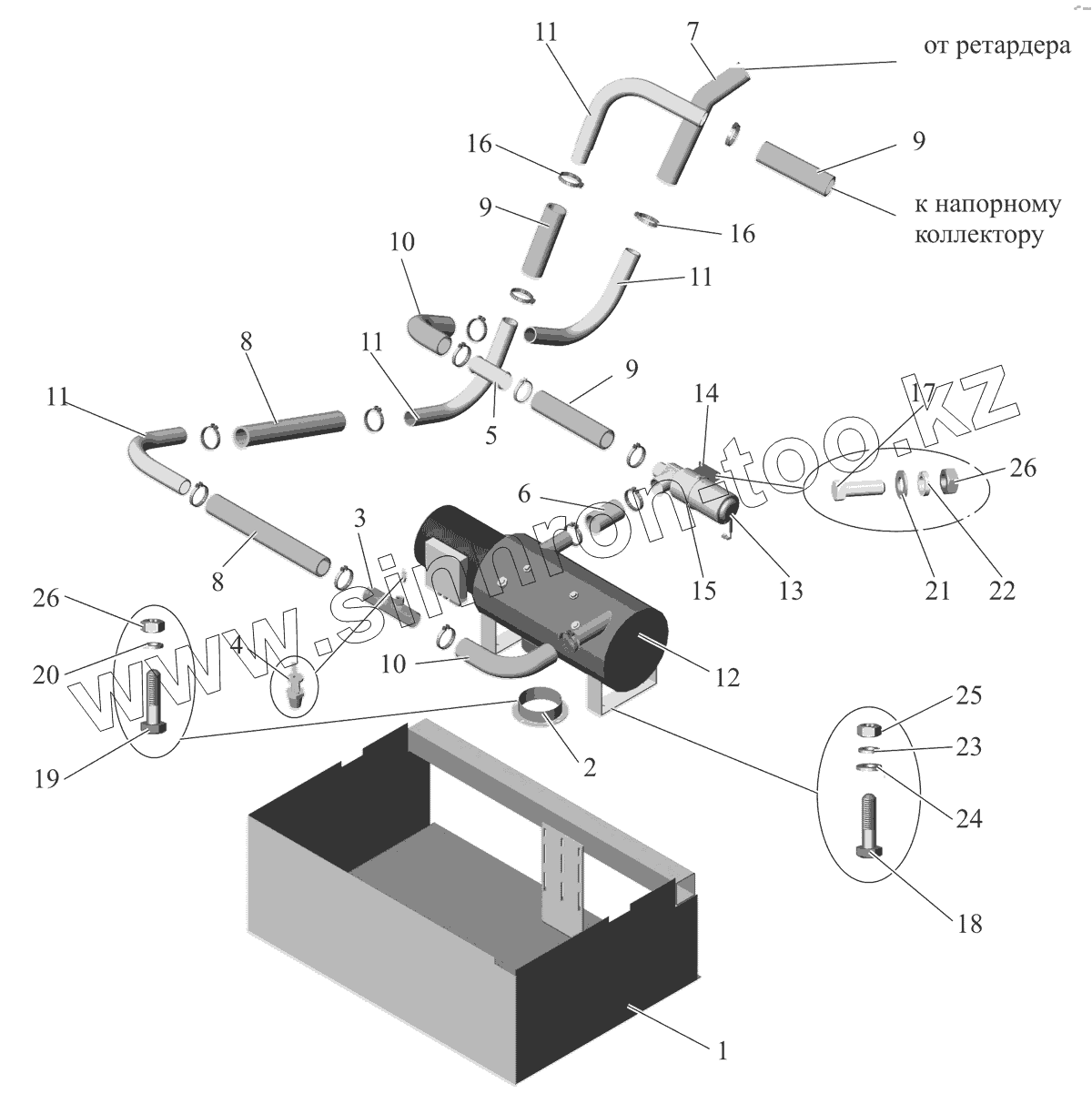

Каталог запасных частей к технике: АМАЗ МАЗ-107 (2011). Установка подогревателя 103060-1000022

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
8
9
9
9
10
10
11
11
11
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
26
Позиция на иллюстрации Заводской номер детали Название детали
1 103060-1015030 Шланг
2 103060-1015050 Труба выхлопная
3 103060-1015079 Тройник
4 64229-1305010 Краник сливной
5 103-1015073-40 Трубка соединительная
6 103-1015081-40 Рукав
7 103-1015086-60 Шланг
8 103-1015088 Шланг
9 103-1015088-60 Шланг
10 70-1303001 Рукав
11 104-8101250 Патрубок
12 42020В Подогреватель жидкостный Тур268.07
13 43150В Циркуляционный насос U4814
14 37269А Кронштейн
15 139661 Хомут
16 DIN3017-АL40-60W2-1 Хомут червячный
17 201420 Болт М6-6gх20
18 201456 Болт М8-6gх20
19 201418 Болт М6-6gх16
20 252154 Шайба 6Л
21 252004 Шайба 6
22 252134 Шайба 6Т
23 252135 Шайба 8 Т
24 252005 Шайба 8
25 250510 Гайка М8-6Н
26 250508 Гайка М5-6Н
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
