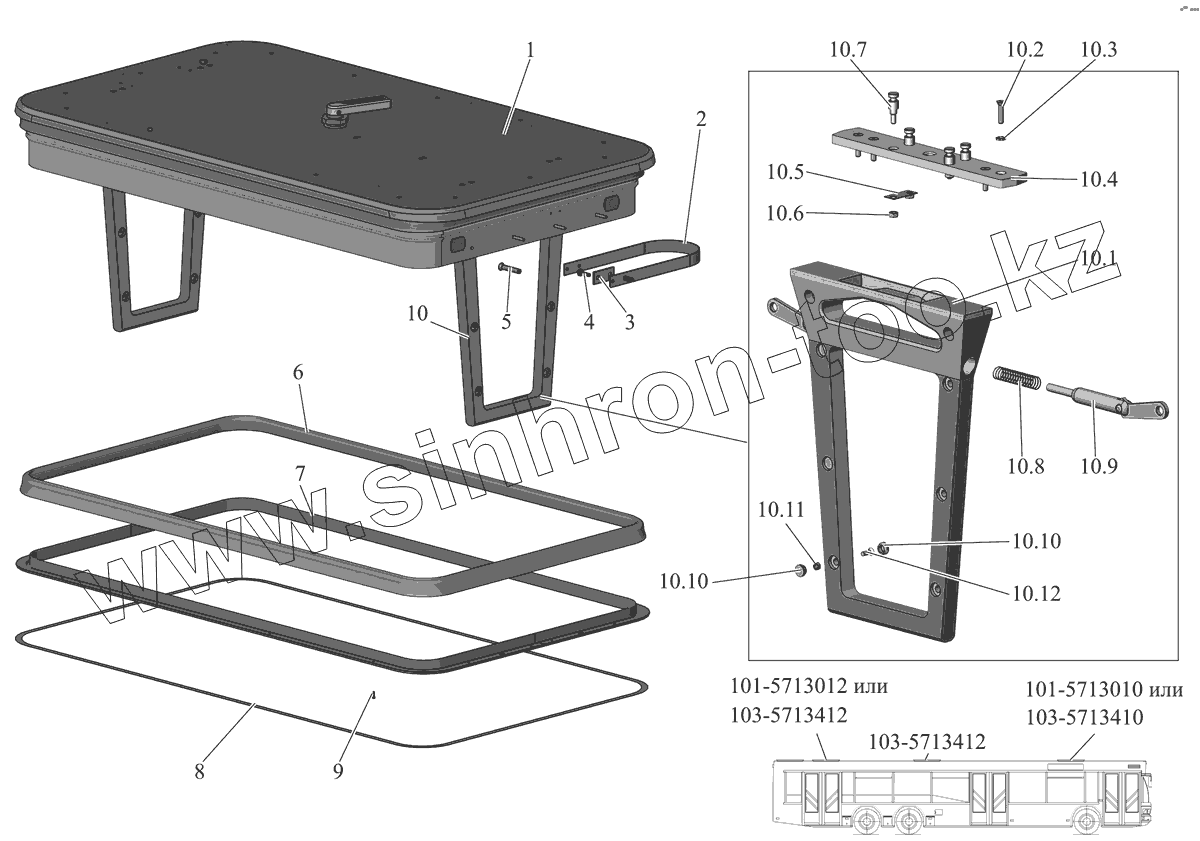

Каталог запасных частей к технике: АМАЗ МАЗ-107 (2011). Установка люков аварийных и вентеляционных 101-5713003

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
1
1
1
2
3
4
5
6
7
8
9
10
10
10.1
10.1
10.2
10.3
10.4
10.5
10.6
10.7
10.8
10.9
10.10
10.10
10.11
10.12
Позиция на иллюстрации Заводской номер детали Название детали
1 101-5713010 Люк аварийный
1 103-5713410 Люк аварийный или вентиляционный
1 101-5713012 Люк аварийный
1 103-5713412 Люк вентиляционный
2 101-5713050 Фал
3 101-5713046 Пластина
4 ВинтDIN7981-SТ3,9х9,5-С-Н Винт
5 ВинтDIN7983-SТ5,5х25-С-Н Винт
6 101-5713212 Уплотнитель ПР-19
7 101-5713210 Обечайка
8 152-5713214 Заполнитель ПП-11
9 ВинтDIN7982-SТ3,5х19-С-Н Винт
10 101-5713160 Ручка
10 101-5713190 Ручка
10.1 101-5713180 Ручка
10.1 101-5713192 Ручка
10.2 231608 Винт 2М6-6gх22
10.3 252263 Шайба 2,6
10.4 101-5713166 Основание
10.5 101-5713170 Стопор
10.6 250508 Гайка М5-6Н
10.7 101-5713168 Палец
10.8 101-5713162 Пружина
10.9 101-5713172 Толкатель
10.10 151-5402804 Вставка
10.11 233039 Винт 2М5-6gх14
10.12 250464 Гайка М5-6Н
